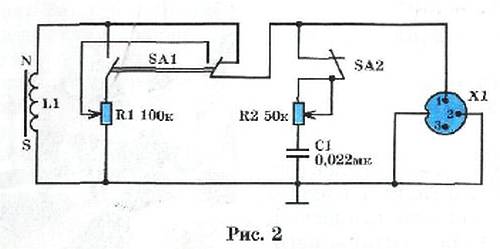

В описании рассматриваемой конструкции приводится также схема электрической приставки, показанная на рисунке 2; она включается между электромагнитным адаптером и уже упоминавшимся усилителем.

Приставка содержит регуляторы R1 и R2, а также переключатели «громкость» SA1 и «тембр» SA2. Сигнал с катушки L1 преобразователя подастся через указанные переключатели на разъем XI, откуда поступает на вход усилителя. При

установке переменного резистора R1 в положение небольшой громкости (при выключении SA2) легкие повороты ручки R1 позволяют получить эффект органного звучания. Подключение к усилителю выполняется экранированным проводом длиной порядка 5 м. На этом заимствование из известных конструкций электрогитар заканчивается — усилитель мы соберем на основе современных радиоэлементов, что существенно упростит конструкцию.

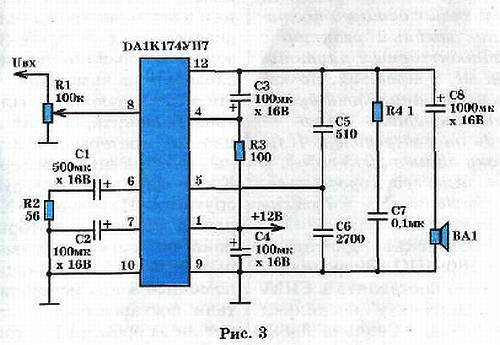

Базой усилителя служит интегральная микросхема DA1 (см. рис. 3) типа K174YH7.

Ее высокое входное сопротивление хорошо согласуется с достаточно высоким выходным сопротивлением адаптера. Микросхема, установленная на теплоотводящий радиатор, позволяет получить выходную мощность до 4,5 Вт при сопротивлении звуковой катушки динамической головки 4 Ом. Диапазон воспроизводимых усилителем частот — от 40 до 20 000 Гц. Переменный резистор R1 на рисунке 3 служит для регулирования в широких пределах уровня громкости звучания вашего электромузыкального инструмента.

Такого усилителя вполне достаточно для игры в обычной квартире. При этом вы не будете сильно мешать соседям. Что же касается качества самодельной гитары, то попробуйте сравнить ее с фирменной. Разница окажется не так уж велика.

Ю. ПРОКОПЦЕВ

ЧИТАТЕЛЬСКИЙ КЛУБ

Вопрос — ответ

В январе с мыса Канаверал (США) к Плутону был запущен межпланетный исследовательский зонд. В связи с этим событием у меня к вам три вопроса. Во-первых, почему на американской ракете «Атлас» стоят российские ракетные двигатели РД-180? Во-вторых, зачем на зонд вместо обычных солнечных батареи поставили ядерный реактор с радиоактивным плутонием? И, в-третьих, по каким причинам зонд будет лететь столь долго — ведь он доберется к Плутону лишь в 2015 году?

Алексей Коростылев,

г. Тюмень

Российские двигатели РД-180 НПО «Энергомаш» начало поставлять в США по контракту несколько лет назад. Сначала были использованы старые запасы двигателей, которые некогда сконструировали и построили для советской лунной ракеты. Но на Луну, как известно, наши космонавты не полетели. Двигатели же получились очень удачные. Вот американцы и покупают их, так сказать,

по дешевке: за 101 двигатель они заплатят 1 млрд. долларов. Создание собственных двигателей такого класса им бы обошлось в несколько раз дороже.

Поскольку зонд летит на окраину Солнечной системы, где светило еле-еле видно, то солнечные батареи там практически бесполезны. Вот и пришлось оснастить аппарат ядерным реактором для питания электричеством исследовательских приборов зонда. С его помощью исследователи намерены составить первую карту Плутона, выяснить, есть ли на планете кратеры и вулканы, имеется ли атмосфера.

Кроме того, зонд обследует спутники Плутона — Харон и еще два, которые пока не имеют собственных названий. Наконец, с помощью зонда исследователи постараются узнать, нет ли за орбитой Плутона еще не открытых планет?

Зонд следует по своему маршруту достаточно быстро, со скоростью более 16 км/с. Так, скажем, расстояние от Земли до орбиты Луны он преодолел всего за 9 часов — раньше на это уходило более 3 суток. Долгое же время полета обусловлено длиной пути — ведь Плутон находится от Солнца на расстоянии почти в 40 раз большем, чем Земля.

По телевидению, по радио довольно часто показывают и рассказывают о пожарах и противопожарной технике. Но мне, например, ни разу не довелось услышать, кто изобрел самый простой, и эффективный агрегат для тушения пожаров — огнетушитель. Что вы знаете об истории его создания?

Андрей Черкасов,

г. Ростов

Действительно, мало кому известно, что огнетушитель — изобретение российское. Прообраз устройства для тушения огня предложил в 1815 году бывший крепостной Семен Власов. Он первым догадался использовать для тушения огня не просто воду, а пенный раствор с добавлением в него отходов мыловаренного производства, действовавший куда более эффективно.

Следующее усовершенствование этого прибора было предложено преподавателем физики бакинской гимназии Александром Георгиевичем Лораном. Он как-то обратил внимание на пивную пену, которая сплошным одеялом обволакивает поверхность, препятствуя доступу к ней воздуха. Однако опыты с пивом скоро разочаровали его.

Во-первых, пиво все-таки достаточно дорогой продукт, чтобы заливать им огонь. Во-вторых, и это главное, пивная пена быстро оседает и разрушается. Тогда учитель стал искать иные средства вспенивания жидкостей. И в конце концов добился своего. В 1904 году он получил «привилегию» (патент) на ручной огнетушитель «Эврика», который и был испытан во дворе Василеостровской пожарной части в Петербурге 20 мая 1905 года. С той поры, вот уже более ста лет, пенные огнетушители верой и правдой служат людям.

ДАВНЫМ-ДАВНО

В первые годы существования радиосвязи казалось, что места в эфире хватит на всех. Но очень скоро количество радиостанций возросло, и они начали мешать друг другу. Хотя частоты станций стояли друг от друга довольно далеко, при приеме одной станции слышны были другие. Инженеры пробовали сужать полосу частот, посылаемых передатчиком. Помехи соседним станциям снижали, но при этом резко снижалась разборчивость передачи. Метод зашел в тупик.
