Особенно ярко проявляется суть процесса при прохождении волны через щель (рис. 2).
Здесь ставшие свободными элементарные объемы воды создают вторичные волны, которые интерферируют между собою. На снимке виден главный поток энергии волн и несколько побочных, полученных в результате интерференции. Если поток волн до щели имел прямолинейные гребни и был собран в параллельный пучок, то после щели главный поток заметно расходится, а гребни его волн имеют круговую форму. Если щель уменьшить,
Мы говорили сейчас о вторичных волнах, которые создаются элементарными объемами воды на краю потока. Но такие объемы имеются на всем протяжении гребня волны, и каждый из них постоянно создает вторичные волны. Эти волны интерферируют между собою, что приводит к образованию следующего гребня.
Следует отметить, что первая теория света исходила из того, что пространство заполнено жидким эфиром, а все законы их распространения были навеяны наблюдениями над волновой ванной. Теория Д.К.Максвелла показала, что свет является электромагнитной волной, но и она опиралась на представления об эфире. Сто лет назад по призыву Эйнштейна физики от эфира отказались. Но как следует из проделанного московским профессором В.А. Ацюковским анализа записей экспериментов Майкельсона, Морли и Миллера, эфир двадцать лет спустя, в 1930 году, был обнаружен. Подробнее читайте об этом в «ЮТ» № 2/04.
ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ
«Портрет» радиодетали
«Очень люблю радиотехнику, но не понимаю, что означают на схемах квадратики и другие обозначения деталей…»
Антон Брянский,
Еврейская автономная область
Начинающие радиолюбители часто теряются перед обилием незнакомых обозначений. Поэтому мы решили дать «портреты» внешнего вида и обозначения радиодеталей.
Чаще всего в схемах встречаются постоянные сопротивления — резисторы. Варианты их внешнего вида, условные графические изображения и буквенные обозначения на принципиальных электрических схемах приведены на рисунке 1.
Постоянные резисторы всегда имеют два равнозначных электрических вывода, но могут отличаться цветом корпусов и размерами — чем резистор крупнее, тем большую электрическую нагрузку он способен нести. На корпусе обязательно указывается величина электрического сопротивления, выраженная в омах, килоомах или мегомах, например, «470», «56К», «1,5М».
Цвет корпуса обычно красный или зеленый, это не играет роли. Встречаются резисторы, у которых величина сопротивления обозначена цветным кодом, в виде разноцветных поясков. С такими изделиями начинающему лучше дела не иметь.

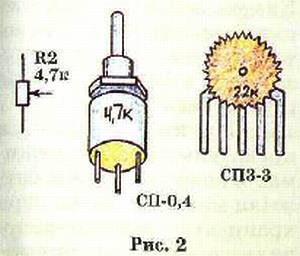

Нередко используют переменные резисторы, сопротивление которых можно регулировать выступающей из корпуса осью или рифленым диском (рис. 2). «Переменники» имеют три вывода, но встречаются модели, совмещенные с выключателем питания.
Другая разновидность радиоэлементов — постоянные конденсаторы (рис. 3).
Их

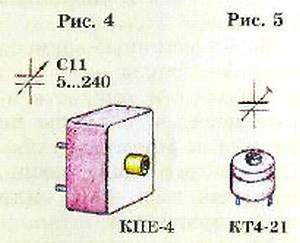

Конденсаторы переменной емкости применяются для настройки радиоприемников (рис. 4). В их пластмассовом прямоугольном корпусе содержатся две насаженные на одну ось секции. Их емкости могут изменяться в пределах от 5 до 270 пикофарад. Существуют также так называемые подстроенные конденсаторы (рис. 5) с максимальной емкостью до 15…30 пикофарад. Такие конденсаторы менее долговечны, чем переменные. Для настройки приемника на радиостанцию они не пригодны.
(Продолжение следует)
