С его помощью частота гетеродина может перестраиваться в пределах порядка 25…59 килогерц. Этого достаточно, чтобы слышать сигналы не только кошек, но и летучих мышей.
Связь контура со смесителем обеспечивает катушка L1. С нагрузки смесителя — резистора R10 — разностный сигнал поступает с возможностью его регулирования резистором R13 на вход усилителя звуковой частоты через фильтр нижних частот С9, R12, С15, R14, С14. В качестве такого усилителя выбран маломощный (около 30 мВт) предварительный усилитель на интегральной микросхеме DA1 типа К157УН1А, нагруженный ушным электромагнитным телефоном BF1.
Однако можно использовать и громкоговорящий усилитель с выходом на динамическую головку, что может быть желательным для коллективного прослушивания экзотических сигналов.

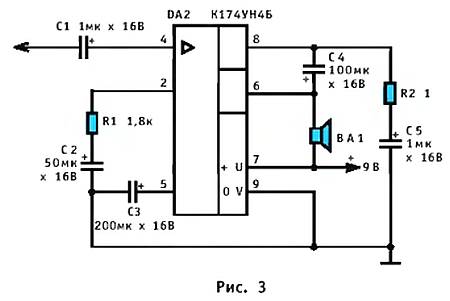

Такой усилитель можно собрать на основе микросхемы К174УН4Б согласно принципиальной схеме, показанной на рисунке 3.
Обратим внимание на то, как пользоваться настройкой контура. Сравнительно грубая настройка обеспечивает поиск частот, на которых «вещают» биологические объекты. Когда ультразвуковой сигнал обнаружен, по звучанию звукоизлучателя BF1 или ВА1 более тонкими манипуляциями следует установить переменным конденсатором звучание, выявляющее нюансы «передачи».
Теперь о деталях. Каркас с катушками помещен в броневой сердечник типа Б26 из феррита М2000НМ1 с воздушным зазором. Катушка L2 содержит около 500 витков провода ПЭВ-2 0,12; у катушки L1 50 витков провода того же типа.

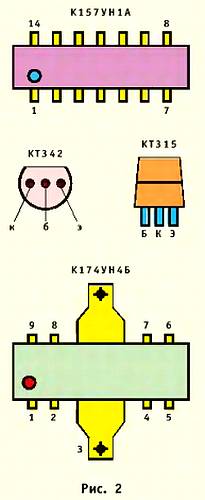

Можно взять переменный конденсатор с максимальной емкостью порядка 500 пикофарад от старого лампового приемника или использовать двухсекционный блок от «карманного», соединив секции параллельно. На рисунке 2 изображено расположение выводов использованных в конструкции транзисторов КЕ342, КЕ315 и микросхем К157УН1А, К174УН4Б.
Для питания первого варианта конструкции достаточно миниатюрной 9-вольтовой батареи типа «Кроны», для громковорящего варианта можно собрать батарею из гальванических элементов типоразмера АА.
Ю. ПР0КОПЦЕВ
