Самолет Sitaraбыл создан для замены устаревших тренировочных самолетов KiranВВС Индии. Разработка самолета была полностью компьютеризована — проектировщики использовали сразу 140 мощных компьютеров. От первоначальной идеи установить на машину французский двигатель разработчики отказались в пользу российского двигателя «Сатурн АЛ-55И».
В конечном итоге на базе HJT-З6 планируется создать следующие модификации: тренировочный самолет для базовой подготовки, тренировочный самолет для отработки
Самолет имеет пять подвесок для пушек, бомб и ракет с общей массой до 1000 кг.
Технические характеристики:
Длина самолета… 10,91 м
Размах крыла… 9,8 м
Высота… 4,13 м
Нормальная взлетная масса… 3500 кг
Максимальная взлетная масса… 4500 кг
Максимальная скорость… 825 км/ч
Практический потолок… 9000 м
Автономный полет… 3 часа
Экипаж… 2 чел.
Премьера первого в истории марки универсала BMW М5 Touringсостоялась на Женевском автосалоне в 2007 году и вызвала немалый интерес, хотя цена на него, как было объявлено, должна составить около 100 00 евро.
Машина, как видно из технических данных, мощная и быстрая, хотя автоматика не позволяет разогнать ее выше 250 км в час. Она укомплектована всеми самыми современными опциями, включая новейшую акустическую систему класса HiEndcмощностью ни много ни мало 825 Вт, и может быть дополнена сложнейшими коммуникационными и навигационными системами.
Технические характеристики:
Количество мест… 5
Длина автомобиля… 4,855 м
Ширина… 2,037 м
Высота… 1,469м
Объем двигателя… 5000 см 3
Мощность двигателя… 507 л.с.
Максимальная скорость… 320 км/ч
Снаряженная масса… 1955 кг
Разрешенная полная масса… 2500 кг
Время разгона до скорости 100 км/ч… 4,8 с
Минимальный диаметр разворота… 12,4 м
Объем багажного отделения… 500 л
ПОЛИГОН
Тарелка летела-летела и села…
«Летающую тарелку» традиционно изображают как диск с выпуклостью наверху и поясом иллюминаторов посередине. Может быть, потому уже в самом начале XX века начали конструировать странные самолеты с круговым крылом.
Взлет и особенно посадка обычного самолета требуют от летчика особого искусства. Но у машин с круговым крылом эти операции отличались крайней простотой и безопасностью, что, несомненно, огромное преимущество. Но сопротивление кругового крыла в полете значительно выше, чем у крыла обычной формы. И поэтому самолеты-диски применения не нашли.

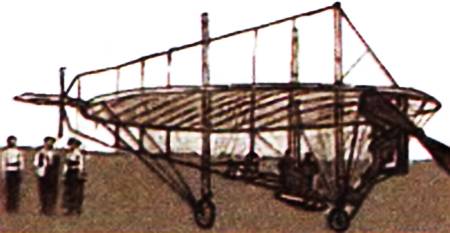

Сфероплан Уфимцева1910 г.
В 1910
В 1938 году Анри Коандэ запатентовал летательный аппарат поистине инопланетного облика. Это был диск с выступом наверху. Из круговой щели под ним вырывалась струя воздуха, которая прилипала и растекалась по поверхности диска. По закону Бернулли, давление в движущемся газе всегда ниже, чем в неподвижном. Поэтому давление сверху диска, там, где течет воздух, меньше, чем снизу, где воздух неподвижен. За счет разности этих давлений образуется подъемная сила.
Анри М.Коандэ(1886–1972).
К сожалению, Коандэ не осуществил свой проект. Но после войны стало известно, что над подобными аппаратами в Германии успешно работал австрийский изобретатель Виктор Шаубергер (1885–1952). Его работы проходили под контролем войск СС. С приходом войск союзников все готовые образцы аппаратов и основная документация были уничтожены.
После войны изобретатель о своих достижениях предпочитал помалкивать, но кое-что о них все же стало известно. Оказалось, что В.Шаубергер создал свою аэродинамику. Он утверждал, что в вихревых потоках может выделяться энергия мирового эфира, и будто бы этого добился.
В аппаратах Шаубергера использовался эффект Коандэ, а кроме того, и ряд специфических эффектов, открытых им самим. К сожалению, многое из сделанного изобретателем осталось тайной, но кое-что хорошо известно и очень удивляет… В одном из ближайших номеров мы расскажем о работах В.Шаубергера подробнее.
Совсем недавно, в марте 2006 г., управляемая по радио летающая тарелка на основе эффекта Коандэ поднялась в воздух. Ее создал французский изобретатель Жан Луис Надин. На заставке вы видите ее в полете.

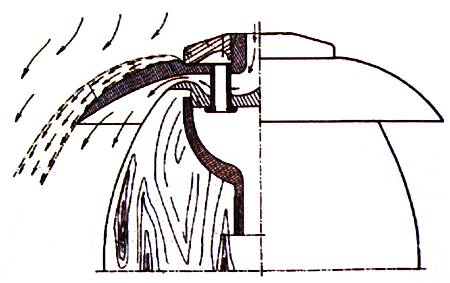

Рисунок из патента А.Коандэ.
Эффект Коандэувидеть несложно.
Каркас «летающей тарелки».
Корпус аппарата имеет форму купола церкви, что было продиктовано исключительно аэродинамикой. На его вершине установлен электромотор с пропеллером. Пропеллер заключен в кольцевой тоннель, заметно улучшающий его работу. От пропеллера поток воздуха растекается по поверхности корпуса, прилипает к ней, и возникает эффект Коандэ, создающий подъемную силу.
В нижней части корпуса установлены органы управления. Прежде всего это 16 полукруглых неподвижных щитков, предотвращающих вращение аппарата относительно вертикальной оси. Они изготовлены из пенопласта и укреплены каждый на неподвижных осях. Положение каждого на своей оси регулируется лишь однократно при испытаниях и фиксируется.
Под неподвижными щитками установлено четыре поворотных. Их положение регулируется посредством рулевых машинок. Электромотор работает от легкого аккумулятора.
