Каркас аппарата облицован пенопластом.

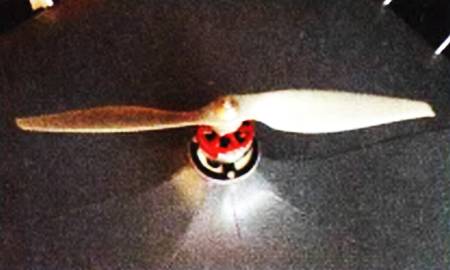

На вершине купола аппарата электромотор с пропеллером.
Соединение
Эти неподвижные щитки предотвращают вращение «тарелки».
В наших условиях можно взять блок управления по радио от игрушечного автомобиля, а аккумулятор на первых порах заменить подачей энергии по проводам. Электрические авиамодельные моторы пока дороги. Но их с успехом может заменить мотор, переделанный из двигателей от игрушек. Его описание будет дано в одном из последующих номеров журнала.
Корпус модели в поперечном сечении имеет форму профиля крыла самолета. Каркас выполнен из кольцевых лонжеронов и поперечных нервюр. Каркас вырезается при помощи раскаленной проволоки из упаковочного пенопласта толщиной 5–7 мм. Его детали соединяются при помощи резинового клея. На готовый каркас наклеивается обшивка — пластины тонкого 2 — 3-мм пенопласта или плотной бумаги. В любом случае важно, чтобы поверхность обшивки была ровной и гладкой.
Высотой полета можно управлять, включая и выключая мотор. На его валу укреплен обычный пропеллер диаметром около 160 мм, рассчитанный на вращение со скоростью 8 — 10 тыс. оборотов. Для увеличения создаваемой им тяги пропеллер заключен в кольцо.
В. СОЛОВЬЕВ
СДЕЛАЙ ДЛЯ МЛАДШЕГО
Пять кораблей за пять минут
Есть любители, способные потратить на копию старинного корабля месяцы и даже годы. Но для этого нужен особый характер. Мы поступим иначе: быстро построим две модели кораблей, прославившихся во время американской войны Севера и Юга.
Одно из последних решающих сражений произошло тогда возле Нового Орлеана. Южные штаты, надеясь на победу, применили чудо-оружие — броненосный пароход «Мерримак». На его палубе располагалась огневая точка со множеством пушек, а ее наклонные стены были изготовлены из тридцатисантиметровых дубовых брусьев, не пробиваемых тяжелыми орудиями того времени.
Северяне противопоставили им «Монитор» — боевой корабль принципиально новой конструкции. Он имел предельно низкую осадку (речные волны порою захлестывали его палубу) и всего одну пушку. Но она располагалась в поворотной бронированной башне. В бою «Мерримак» вынужден был развернуться к своему противнику боком и представлял собою отличную мишень. «Монитор», напротив, мог стрелять из любой позиции.
Решающая битва войны Севера и Юга: « Монитор» против « Мерримака».
Стволы пушек на «Мерримаке» установили в расчете на стрельбу с больших расстояний, с заметным наклоном вверх. Из-за этого вблизи него образовывалась непростреливаемая зона.
«Монитор», став к «Мерримаку» носом,
На рисунках — схематические модели броненосцев «Монитор» и «Мерримак». Они легко и быстро получаются из упаковочного пенопласта. Пенопласт имеет зернистое строение, и если детали из него вырезать ножом, то получится грубо, а уточнять форму при помощи наждачной бумаги долго. Поэтому есть смысл сделать простейший тепловой резак из доски и упругой стальной рамки. К ней винтами крепится кусок нихромовой проволоки из старого кипятильника.
Упрощенные модели « Монитора» и « Мерримака». Корпус вырезан из пенопласта.
В зависимости от толщины ее накаляют электрическим током напряжением 6 — 12 В. (Его можно получить от трансформатора аппарата для выжигания по дереву или от тиристорного регулятора напряжения люстры.)
Обычно проволоку нагревают до температуры 150–200 °C. Такой температуры достаточно для быстрого и чистого плавления пенопласта. Имейте только в виду: нагреваясь, проволока удлиняется и начинает провисать. Поэтому, закрепляя в рамке, ее следует предварительно натянуть.
И еще одно дополнение, связанное опять-таки с быстротой работы. Двигателем для всех моделей будет подвесной лодочный электромотор для игрушек, который в принципе можно купить. Если же с этим будут проблемы, используйте моторчики от старых плееров или игрушек. Самая главная деталь подвесного мотора — угловая передача — выполнена из эластичной толстостенной трубочки от детских прыгалок.
Станок для резки пенопласта.
Мы обещали вам пять моделей. Уместен вопрос: «Где остальные?»
По такому же принципу можно быстро сделать три вполне современных крейсера или бронекатера. В качестве орудийных башен можно использовать подходящие по размерам башни от игрушечных танков. Броненосцы «Монитор» и «Мерримак» были уникальны. Их достаточно сделать всего два.
Но крейсеры и бронекатера можно делать в любом количестве, лишь бы хватило двигателей. В бою они будут действовать таранным ударом.
Бронекатер Второй мировой войны. Корпус из пенопласта, башни от игрушечных танков, мотор подвесной.
Добавив лафет и колеса из того же пенопласта, пистолет можно превратить в пушку.
С точки зрения истории сражение получится не очень точным, но вашего младшего брата оно займет надолго, особенно если вы еще сделаете береговую линию. На ней можно выложить из камней форты, а в них установить пушки из пружинных пистолетов, поставленных на лафеты из пенопласта.
