Сила притяжения приведет в колебательное движение пленку и окружающий ее воздух, то есть создаст звук.
На мысль о том, что электростатический излучатель для небольшого маломощного громкоговорителя или телефонов легко сделать в любительских условиях, навел старый учебник по электроакустике. Там был описан телефон с ненатянутой мембраной, свободно лежащей между двумя перфорированными металлическими пластинами. Необходимый зазор получался из-за естественных неровностей пленки.
Воспользовавшись этой идеей и разыскав в «запасах» пару одинаковых перфорированных

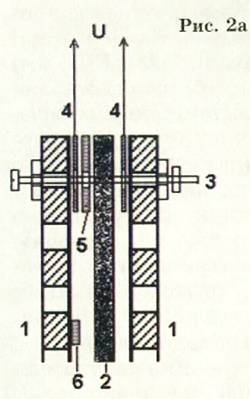

Конструкция излучателя показана на рисунке 2. Первый рисунок (рис. 2а) дает фрагмент конструкции в увеличенном виде.
Пластины 1располагаются фольгой друг к другу, между ними вкладывается лист металлизированной пластиковой пленки 2(металлизация справа), и вся система скрепляется винтами 3по углам (рис. 2б).
Использовалась пленка от цветочных букетов, толщина ее оказалась равной 35 мкм. Под винты следует положить изолирующие шайбы, а от фольги пластин сделать выводы 4, тоже из медной фольги, которые послужат выводами громкоговорителя.
Другой вариант — сделать на пластинах выступы, не совпадающие при сборке излучателя, тогда провода припаиваются прямо к фольге на выступах. Заусениц, задиров, паек или других подобных выступающих неоднородностей на поверхности, соприкасающейся с пленкой, быть не должно, при необходимости они убираются наждачной бумагой.
В том случае, если естественной вогнутости у пластин нет, по периметру устанавливается прокладка из тонкого картона 5с той стороны пленки, где нет металлизации. Несколько картонных кружков 6той же толщины целесообразно приклеить и в середине пластины. Они создадут необходимый зазор, «выведя из строя» очень незначительную площадь излучателя. Собственно говоря, фольгированная пластина, расположенная со стороны металлизации пленки, нужна только для хорошего контакта с последней, а также для защиты пленки от механических повреждений.
Чтобы ослабить эффект акустического короткого «замыкания», изготовленный излучатель следует установить в какой-либо корпус или на отражательную доску. Очень удобно использовать полированную боковую стенку корпуса старого цветного телевизора. В ней уже имеется подходящее прямоугольное отверстие, закрытое декоративной решеткой.
В. ПОЛЯКОВ, профессор
(Окончание следует)

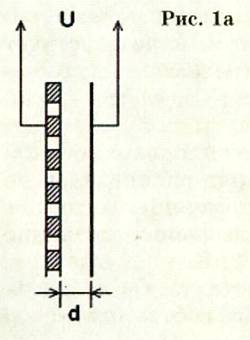

Теория нашего простейшего громкоговорителя несложна: приложенное напряжение Uсоздает поле напряженностью Е = U/d. На заряд qв этом поле действует сила F = q•E. А звуковое давление, создаваемое громкоговорителем у самой мембраны: р = F/S, где S— площадь мембраны. Делим на площадь и получаем р = q•E/S. Величина = q/Sназывается поверхностной плотностью заряда (считаем, что заряд распределен по поверхности пленки-мембраны равномерно). Тогда р = •Е. Поверхностная плотность заряда непосредственно
Вот почему надо стараться увеличить напряженность поля (напряжение между пленкой и пластиной) и уменьшать зазор dмежду ними. Предел накладывает электрическая прочность воздуха — слишком большая напряженность поля вызывает тихий или даже коронный разряд.
Внимательный читатель мог заметить, что звуковое давление пропорционально квадрату напряженности поля, следовательно, и приложенного напряжения U.
Оно не зависит от полярности U, это и заставляет использовать, кроме звукового, еще и постоянное поляризующее напряжение. Для уменьшения «квадратичных» искажений U пвыбирают намного больше U зв.
