Попробуйте отлить парафиновые картинки на разной бумаге (например, используйте иллюстрацию из глянцевого журнала и газеты). Посмотрите, что при этом получается.
Суть дела такова. Парафин получают из жиров и растительных масел. В основном он состоит из жирных кислот, которые и растворяют верхний слой красочного пигмента на картинке. Красочные пигменты закрепляются на застывшем парафине. Поэтому с помощью свечи иногда удается скопировать картинку, правда, она получится в зеркальном отражении.
СДЕЛАЙ
Спектроскоп
Спектроскоп — это, как известно, прибор, позволяющий выяснить состав вещества по спектру его излучения. Направив, например, спектроскоп на люминесцентную лампу дневного света, мы увидим в ее спектре ярко-зеленые, яркие сине-фиолетовые линии и более слабые оранжевые. Они говорят о том, что в колбе лампы присутствует ртуть (сине-фиолетовая составляющая), а также некоторые другие элементы.
В тех случаях, когда сами по себе объекты исследования не светятся, их заставляют светиться, нагревая, скажем, в пламени горелки или пропуская через них сильный электрический ток.

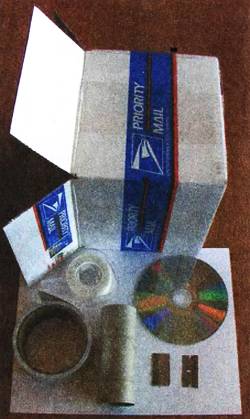

Чтобы сделать простой спектроскоп, вам понадобятся: CD- или DVD-диск, картонная коробка примерно 20x20x20 см (главное, чтобы в ней поместился диск); два лезвия от безопасной бритвы; небольшая картонная трубка, немного целлофановой ленты, алюминиевая фольга и клей (рис. 1).
Рис. 1
Спектроскоп состоит из трех основных частей: щелей, сделанных при помощи бритвенных лезвий, дифракционной решетки из компакт-диска и просмотрового устройства, представляющего собой бумажную трубку.
Установите компакт-диск в верхней части окна, прорезанного в коробке, отступив примерно сантиметр от левого края, и поблизости к нижнему окну, как показано на фото (рис. 2).
Рис. 2
Отметьте с помощью фломастера или карандаша положение центрального отверстия диска. Эта отметка покажет вам, где в дальнейшем будет проходить бумажная трубка. Теперь разместите ее на коробке таким образом, чтобы нижний ее конец оказался над отметкой, которую вы только что нарисовали. Нарисуйте еще один круг на поле, обозначив окружность бумажной трубки (рис. 3).
Рис. 3
Сместите ее на 1–2 см и очертите вокруг нее еще один круг. Эти круги подскажут вам, где нужно вырезать овальное окно (рис. 4).
Рис. 4
Теперь вырежьте это окно острым ножом (рис. 5).
Рис. 5
Овал
Следующий шаг — сделайте разрез. Поверните ящик на четверть оборота так, чтобы овал оказался с правой стороны. Используйте диск еще раз, чтобы сделать еще один небольшой круг ближе к левой части ящика.
Щели будут расположены в крайней левой части ящика. Вырежьте небольшой прямоугольник в стенке коробки на высоте, отмеченной кружком, который вы сделали с помощью диска. Прямоугольник должен иметь ширину около 1 см и высоту примерно 4 см.
Осторожно разверните упаковку лезвий от безопасной бритвы и поставьте два лезвия над прямоугольным отверстием так, чтобы их острые края почти соприкасались друг с другом. Закрепите лезвия скотчем (рис. 6).
Рис. 6
Открыв ящик, разместите в нем диск поблизости к щели. Прикрепите его скотчем к задней стенке коробки так, чтобы его рабочая сторона была обращена кверху (рис. 7).
Рис. 7
Закройте коробку, обеспечьте ее светонепроницаемость с помощью черной бумаги или алюминиевой фольги (рис. 8).
Рис. 8
Вставьте бумажную трубку (рис. 9).
Рис. 9
Алюминиевая лента или фольга сделают уплотнение светонепроницаемым.
Чтобы убедиться, что угол, под которым в коробку вставлена смотровая труба, подобран правильно, направьте входную щель на источник света. Посмотрите через бумажную трубку и подрегулируйте угол ее наклона, чтобы увидеть полный спектр — от красного до фиолетового (рис. 10).
Рис. 10
Вот и все, спектроскоп готов.
Направьте щели на источник света, например, на обычную лампочку накаливания. Прибор покажет простой спектр, неяркие линии. Это потому, что свет исходит от горячего тела (вольфрамовая нить в лампочке).
Горячий газ неон в лампе дневного света состоит из нескольких цветов, но они расположены в основном в красных и оранжевых частях спектра.
Красный свет светоизлучающих диодов имеет непрерывный спектр, поскольку в них нет горячего газа (рис. 11).
