Начнем же мы с того, что порвем старые газеты на мелкие кусочки и замочим их в тазу с водой. Чтобы бумага как следует размокла, оставьте ее в воде на день или два.
Возьмите из тазика немного бумажной массы, отожмите ее, чтобы стекла лишняя вода, положите в ступку и начинайте растирать пестиком. Некоторые отчаянные головы даже пытаются приспособить для этой цели мамин блендер, но мы бы вам этого не советовали — все-таки техника дорогая и вовсе не для этого предназначена.
Растирайте бумагу пестиком до тех пор, пока в ступке не окажется однородная масса, состоящая из отдельных волокон. Переложите массу в миску. Повторите операцию по растиранию несколько раз,
Можно поступить и иначе. Взять миску побольше, чтобы в нее можно было погрузить нашу рамку и зачерпнуть ею верхний слой взвеси.
Так или иначе, в рамке на сетке должен остаться тонкий слой бумажной кашицы. Дайте воде стечь сквозь сетку. Можно также слегка потрясти рамку, чтобы вода сливалась быстрее.
У вас на сетке должен остаться влажный и рыхлый бумажный лист. Положите сетку на ровную поверхность и оставьте сушиться. Когда лист высохнет настолько, что не будет разваливаться, переверните рамку и вывалите лист на ровную подложку. Некоторые умельцы советуют прокатать его фотографическим валиком, чтобы быстрее отжать влагу и сделать листок ровнее. Другие советуют ускорить сушку феном, а еще лучше — прогладить лист утюгом.
Вот она и готова, ваша самодельная бумага.

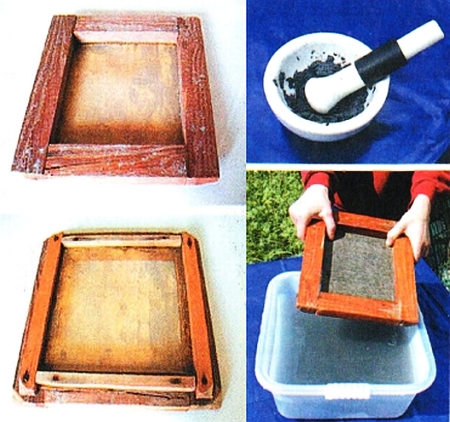

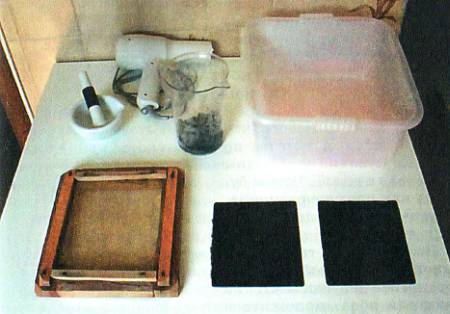

На снимках показаны последовательные этапы изготовления бумажного листа.
В заключение пара советов. Некоторые самодельщики кладут на сетку рамки проволоку, изогнутую особым образом (например, в виде буквы «С» или «Р», чтобы получить так называемый водяной узор на бумаге. Можно для этих целей положить на сетку кленовый лист. Он тоже даст на бумажном листе красивый узор.
Поскольку изготовленная таким образом бумага довольно рыхлая, как промокашка, писать на ней лучше шариковой ручкой. Для того чтобы на такой бумаге не расплывались чернила, ее дополнительно обрабатывают раствором воды и желатина. Затем высушивают вторично.
…Вот она и готова, ваша самодельная бумага.
ЗАОЧНАЯ ШКОЛА РАДИОЭЛЕКТРОНИКИ

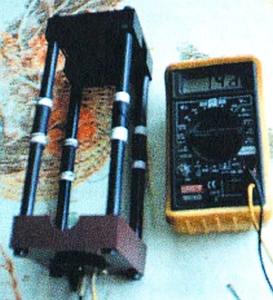

Детекторный приемник с ферритовой антенной
А возможно ли это? Давайте разберемся.
Магнитные ферритовые антенны хороши своими небольшими размерами и хорошо выраженной направленностью. Стержень антенны должен располагаться горизонтально и перпендикулярно направлению на радиостанцию.
Другими словами, антенна не принимает сигналов со стороны торцов стержня. Кроме того, они малочувствительны к электрическим помехам, что особенно ценно в условиях больших городов, где
Основными элементами магнитной антенны, обозначаемой на схемах буквами МА или WA, являются (рис. 1): катушка индуктивности 1, намотанная на каркасе 2 из изоляционного материала, и сердечник 3 из высокочастотного ферромагнитного материала (феррита) с большой магнитной проницаемостью.
Простейшая магнитная антенна — рамочная — состоит из одного или нескольких витков провода, имеющих форму круглой или прямоугольной рамки. Магнитное поле, пронизывающее плоскость такой антенны, наводит в ней электрические колебания — переменную электродвижущую силу (ЭДС).
Таким образом, в магнитной антенне происходит преобразование энергии поля волны в электрическую энергию тока, текущего в приемник.
Ферритовая магнитная антенна — та же рамочная, но весьма малых размеров. Зато она содержит много витков (их ЭДС складываются) и ферритовый сердечник, концентрирующий (как бы втягивающий в себя) силовые линии магнитного поля Н приходящей волны. Коэффициент усиления (концентрации) поля сердечником называется эффективной магнитной проницаемостью Мэфф. Она меньше исходной магнитной проницаемости феррита М и зависит от отношения диаметра сердечника к его длине.
Так, например, для одного из лучших ферритовых стержней для МА, выпускаемых отечественной промышленностью из феррита 400НН диаметром 10 и длиной 200 мм Мэфф = 150, тогда как М = 400! К сожалению, равенство М и Мэфф достигается только для замкнутых магнитопроводов, таких как кольцо или Ш-образный сердечник, или для бесконечно длинного стержня. Первые (ввиду замкнутости) не работают как антенны, а очень длинный стержень неудобен конструктивно, хрупок, да и довольно тяжел.
Приемные качества любой антенны принято характеризовать ее действующей высотой hд. ЭДС, наводимая приходящей волной в антенне, равна:
ЭДС = Е • hд, где Е — напряженность поля радиоволны, измеряемая в В/м.
Если для вертикального провода длиной h действующая высота hд = h/2, для Г-образной проволочной антенны hд примерно равна высоте подвеса горизонтальной части, то есть измеряется метрами, то для типовой магнитной антенны hд составляет от силы единицы сантиметров.
Напряженность поля мощных ДВ- и СВ-радиостанций при не слишком большом удалении от них составляет десятки, а то и сотни милливольт на метр. Так, например, станция мощностью 75 кВт на расстоянии 30 км дает напряженность поля 100 мВ/м, или 0,1 В/м. Наружная проволочная антенна разовьет в этих условиях ЭДС близкую к 1 В, а ферритовая — вряд ли более 10 мВ. Малую эффективность ферритовых антенн компенсируют большим усилением современных транзисторов и микросхем в радиоприемниках.
В детекторном приемнике компенсировать недостаток сигнала, казалось бы, нечем, поскольку никаких усилителей в нем нет. Но одна возможность все-таки имеется. Схема приемника показана на рисунке 2.
