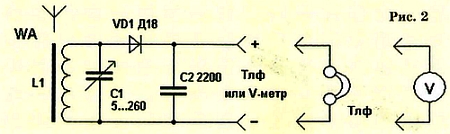

Она самая обычная и наверняка вам знакома. Но заметьте, что катушка магнитной антенны L1 настраивается в резонанс на частоту принимаемой радиостанции с помощью конденсатора переменной емкости (КПЕ) С1.
Если бы его не было, то те несколько милливольт радиочастотного (РЧ) сигнала, приложенные к детектору, вряд ли могли быть продетектированы, ведь порог открывания даже
Настройка контура L1C1 в резонанс повышает РЧ-напряжение на нем в Q раз.
Коэффициент Q называется добротностью контура, и он тем выше, чем меньше потери энергии в контуре. Потери же, в свою очередь, зависят от активных сопротивлений, входящих в контур или подключенных к нему.
Одно из таких сопротивлений составляет сопротивление провода катушки r. Оно включено в контур последовательно и должно быть как можно меньше. При этом добротность Q = Х/r — равна отношению реактивного (индуктивного) сопротивления катушки к ее активному сопротивлению. Потери в феррите также снижают добротность, и их можно учесть соответствующим увеличением r.
Описанные потери невосполнимы и бесполезны, поэтому надо стараться использовать провод с низким сопротивлением РЧ току (литцендрат) и феррит по возможности лучшего качества. Собственная (конструктивная) добротность контура может достигать 250…350, и чем она выше, тем в конечном итоге громче будет работать приемник.
Есть и полезные потери — это входное сопротивление детектора, нагружающее контур. Оно зависит от типа диода (при самых слабых сигналах) и от его нагрузки (при более сильных). Нагруженная добротность контура значительно меньше, порядка 20…50.
Здесь важно найти оптимум — слишком сильная нагрузка контура детектором приводит к уменьшению сигнала и слишком слабая — тоже. Общее правило — чем выше сопротивление нагрузки, тем лучше работает детектор.
Поэтому важно использовать высокоомные телефоны с сопротивлением 3,2…4,4 кОм. Лучше бы еще выше, но таких телефонов не выпускают. Замена же телефонов цифровым вольтметром со входным сопротивлением 1 Мом позволяет обнаруживать радиостанции, которые в телефонах вообще не слышно.
Испытания макета приемника в описанных выше условиях (радиостанция «Маяк», 549 кГц, 75 кВт, 30 км) с ферритовой антенной на стержне 400НН диаметром 10 и длиной 200 мм, 60 витков ЛЭШО 21x0,07 показали уверенный прием с вольтметром (20…25 мВ продетектированного сигнала) и еле слышный прием на телефоны. Напряжение на них при этом не достигало и 1 мВ.
Дальнейшие соображения по повышению эффективности ферритовых антенн удалось найти в старинной (60-х годов) книжке для радиолюбителей.
Автору понравилась конструкция антенны из четырех стержней, нарисованная на обложке, хотя кажется, что стержни расположены слишком близко (рис. 3).
Рис. 3
Осуществить идею помогла квадратная пластмассовая коробочка, по углам которой были просверлены 4 отверстия диаметром 10 мм.
На крышке были размещены КПЕ и разъем для вольтметра или телефонов. КПЕ взят от сломанного транзисторного радиоприемника, обе его секции соединены параллельно.
Все четыре катушки намотаны на бумажных пропарафинированных гильзах литцендратом ЛЭШО 10x0,07 и содержат по 50 витков. Намотка ведется в одну сторону, а катушки соединяются последовательно, то есть конец одной — с началом другой.
Чтобы уменьшить число паек литцендрата всего до двух, автор надел все гильзы на один стержень и намотал все катушки подряд, не обрывая провода, но оставляя петли провода между катушками, чтобы потом свободно разместить их по другим стержням (не переворачивая!).
Разумеется, сначала был измерен уровень сигнала с антенной на одном стержне — 3,4 мВ при приеме станции РТВ «Подмосковье» на частоте 846 кГц, и уж затем с четырьмя стержнями — 14,2 мВ. Эффект, как говорят, налицо. Впрочем, замечу, что рост продетектированного напряжения примерно вчетверо означает рост входной мощности на детекторе в 4 раза, а РЧ-напряжение при этом возросло только вдвое.
Объясняется это квадратичностью характеристики детектора при слабых сигналах: его выходное напряжение пропорционально квадрату входного, то есть входной мощности РЧ-сигнала.
В заключение несколько практических советов. Изготовление каркаса для катушки магнитной антенны (МА) может вылиться в проблему, особенно для начинающего радиолюбителя. В то же время, разбирая блок развертки старого телевизора, легко найти в нем катушки, изготовленные так: на стандартный цилиндрический каркас с подстроечником надет еще один, двухсекционный, со щечками и продольной прорезью.
Его надо снять, и он как нельзя лучше подойдет для МА с тонкими, 8-миллиметровыми стержнями. Автор использовал каркас катушки СК-90ЛЦ-2. Имеющийся на нем провод надо удалить.
На ферритовый стержень диаметром 8 мм каркас надевается с трудом, поэтому его надо разогреть над пламенем газовой горелки кухонной плиты или над электроплиткой, следя, чтобы края щечек каркаса не оплавились, надеть на стержень и дать остыть. В дальнейшем каркас будет перемещаться по стержню с небольшим трением, что позволит дополнительно не фиксировать катушку после настройки МА.
Витки катушки МА укладывают внавал, поровну в каждую секцию каркаса. Наматывают провод безо всякого натяжения, со вставленным в каркас ферритовым стержнем.
Для средневолновой катушки достаточно намотать 2x40 витков, для длинноволновой — 2x150 витков. Лучше использовать провод ПЭЛШО диаметром 0,15… 0,3 мм, у него толще изоляция и намотка получается «рыхлее», что уменьшает междувитковую емкость и повышает добротность. Еще лучше литцендрат, например, ЛЭШО 21x0,07. После намотки катушку заливают парафином (можно от свечки) с помощью слегка разогретого паяльника, закрепляя, таким образом, витки и защищая провод от сырости.
Зачистка выводов литцендрата требует некоторого навыка. Рекомендую следующую технологию: вывод катушки обжигают в пламени спички или зажигалки на длине 1…2 см. Обжигать следует так, чтобы шелковая наружная изоляция сгорела, а тонкие проводники не раскалились добела и тем более не расплавились. Затем отрезают полоску наждачной бумаги шириной 5…7 мм, складывают ее пополам наждачным покрытием внутрь и берут пальцами правой руки.
