Каждая доска нижнего венца была соединена саморезами с двумя уголками и как минимум с одной доской рамы (фото 5.5.2.16).
Доски последующих венцов соединяются саморезами с силовыми уголками до завершения коробки (фото 5.5.2.17).
Традиционно за коробкой следует крыша. Но специфика колодезного домика такова, что в конструкцию крыши обычно встраивается ворот, хотя многие им пренебрегают. Аргументация вкратце такова: «Зачем ворот с ведром, когда есть насос?» Конечно, «шпагу для дуэли, меч для битвы каждый выбирает по себе», но давайте уточним этот момент. Колодец нужен для бесперебойного снабжения водой. А бесперебойного обеспечения электроэнергией в нашем XXI веке у нас, увы, нет. Аварии с потерей электроснабжения в мегаполисах входят в историю (Нью-Йорк, Москва), а по всей нашей стране это явление на сегодняшний день в высшей степени обыденное. И что же, сидя без электричества, веселее
А какие бывают вороты? Те же колодцекопатели используют оба возможных варианта: для выемки грунта — деревянный, а для установки колец — стальной. И, хотя столь «мощные» вороты для подъема ведра воды не нужны, на колодцах используются по сути те же два вида воротов (фото 5.5.2.18–5.5.2.19). Спору нет — стальные вороты хороши, но даже на фото не плохо видно, что для своего изготовления требуют весьма высокой квалификации, а потому доступны для самостоятельного изготовления далеко не всем. Гораздо «демократичнее» в этом смысле вороты деревянные, потому-то они куда как более распространены. Однако и они требуют при своем изготовлении неукоснительного соблюдения целого ряда условий.
Не верьте россказням о том, что сделать ворот из бревна «очень просто». Дескать, вбить в торцы по стальному прутку, один из которых загнут в виде рукоятки, а по краям стянуть бревно стальной лентой для предохранения его от раскалывания. И все!
Отнюдь и далеко… Но давайте по порядку. Во-первых, в идеале надо, чтобы выход любой полуоси ворота из торца располагался строго в его геометрическом центре. Во-вторых, необходимо, чтобы оси полуосей и бревна совпадали. На практике достичь идеального варианта простейшими методами представляется маловероятным. Чего стоит одно только «заколачивание» прутка в торец бревна. Надо попасть в центр и при вбивании обеспечить соосность. Не зря чаще всего в этом месте используется фланцевое соединение, при котором задача решается гораздо проще. Но, с другой стороны, сколько их — таких воротов крутятся по всей стране и во все времена. Так в чем же дело? А дело в допустимых от идеала отклонениях, которые позволяют вороту работать. В противном же случае сей, казалось бы, столь нехитрый механизм не будет работоспособным.
Процесс изготовления собственно ворота проиллюстрирован на фото 5.5.2.20–5.5.2.25, но, как теперь говорится, «это еще не все».
Понятно, что полуоси ворота должны вращаться в каких-то подшипниках, которые в жизни имеют весьма разнообразное исполнение. В данной конструкции изначально предполагался подшипник из петель для крепления висячего замка, который с некоторыми коррективами и был реализован. Дело в том, что в данном случае не нужен быстроразъемный подшипник, как это требуется колодцекопателям. Зато желательно ввести в подшипник скольжения пару металл — металл вместо металл — дерево, что требует меньших усилий и более долговечно. Сборка задуманного подшипника вызвала затруднения, в силу чего конструкция видоизменилась, в которой появился аналогичный подшипнику коленвала двигателя внутреннего сгорания вкладыш и ограничитель боковых перемещений, сделанный из петли для навесного замка (фото 5.5.2.26). Та же петля фиксирует ворот и от осевого перемещения при размещении отверстия петли в кольцевой канавке полуоси, имеющей несколько больший, чем это отверстие, диаметр. В данном случае сделано было именно так (фото 5.5.2.27).
Определившись с конструкцией и порядком сборки подшипников, можно переходить к изготовлению и монтажу крыши. Здесь все начиналось с рамы, аналогичной таковой у коробки. На ней устанавливалась выполненная из стоек и конькового бруска П-образная рама (фото 5.5.2.28). В реально имевшем место случае эта рама получилась несколько закрученной (все элементы не лежат в одной плоскости) и была выправлена при установке стропил с помощью соединительных пластин (фото 5.5.2.29), которые впоследствии все были сняты за ненадобностью.
Про крышу, казалось бы, тоже давно все известно, в том числе и про стропила, и про обшивку фронтонов, и про многое другое. Но рационализация всегда возможна (фото 5.5.2.30). Здесь видно, что стропила одного ската крыши выполнены, что называется, по классике, а соответствующие им стропила противоположного ската образуются досками обшивки фронтонов, которые, всего-то, и пускаем под требуемым для этого углом. Впоследствии на выпусках первых из обшивочных досок и на дополнительных стойках как на каркасе строим козырек над рабочим (содержащим дверцу) скатом, усиленный добавочными силовыми элементами (фото 5.5.2.31). А пока по меньшей мере можно обшивать крышу (фото 5.5.2.32). Поскольку крыша обшивалась вагонкой
Теперь о дверке. Обычно в подобных случаях ее выпиливают из готового ограждения и собирают на поперечинах и раскосе, расположенных на изнаночной стороне. Но можно и иначе (фото 5.5.2.36). Здесь часть ската разделена на три доли, одна из которых и есть дверка. При изготовлении такой дверки требуется тщательное торцевание составляющих ее отрезков вагонки, что также возможно разными способами. Можно, например, закрепить на плоскости набор дощечек, предварительно отторцевав их по ровной планке. Окончательное (чистовое) торцевание можно выполнить даже электрорубанком. Изнаночную поверхность дверки, равно как и другие внутренние поверхности домика, крайне желательно обработать средством против плесени. Выровнять дверной проем удобно с помощью электролобзика (фото 5.5.2.37). Наконец, собрать дверку было решено на листе фанеры, а поскольку требуемого размера не нашлось, использовались два куска причудливого обрезка (фото 5.5.2.38), что на качестве изделия не сказалось, а при наличии огрехов в стыках дверки с ее проемом они неминуемо скрываются накладными элементами (фото 5.5.2.39).

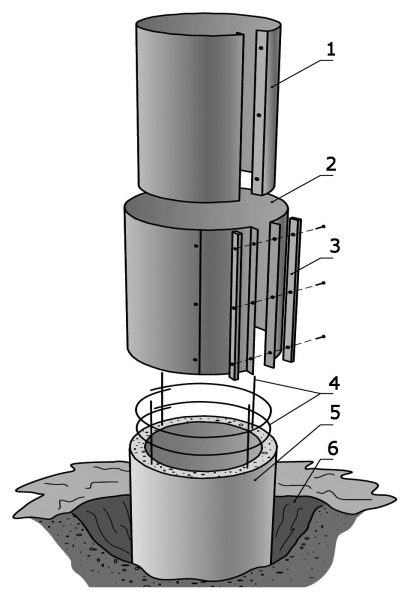

Рис. 5.5.2.3. Устройство монолитного бетонного колодца:
1 — внутренняя обечайка опалубки, 2 — наружная обечайка опалубки, 3 — соединительные рейки, 4 — арматура, 5 — бетонная труба, 6 — приямок для глиняного замка
Если говорить о колодезном домике как о постройке, пусть и маленькой, то в наше время неизбежно встает вопрос о ее внешнем виде. Теперь все хотят не только функциональности, но и красоты. В данном случае результат достигнут морилками, о чем речь выше велась, а поскольку постройка дворовая (фото 5.5.2.40), был использован еще и лак для наружных работ. Дабы не уподобляться «потемкинской деревне», резонно достойными выполнить все фасады (фото 5.5.2.41).
Рис. 5.5.2.4. Подкапывать под стенками надо как бы в стороны — «колоколом»
О постройке как таковой на этом можно было бы и закончить, но вернемся еще раз к функциональности. Как-то не очень впечатляет насосный шланг, вытащенный из проема дверки. А почему бы не ввести его в домик через специальный ввод (фото 5.5.2.42)? Для этого насос сначала помещается внутрь, изнутри вытаскивается наружу электрошнур, снаружи внутрь протаскивается и подсоединяется к насосу шланг (фото 5.5.2.43). Ведро оказалось удобным повесить не на привычном ржавом гвозде, а на для этого и предназначенном кронштейне душевого распылителя, которого давно нет и в помине (фото 5.5.2.44).
Рис. 5.5.2.5. Колодец Р. Телегина:
1 — навершие, 2 — отмостка, 3 — глиняный замок, 4 — бетонная труба, 5 — водоприемник, 6 — гравийный фильтр
А теперь о ведре. Точнее, о том, как набрать им воды из колодца. После полуторачасовых упражнений в этом виде спорта стало ясным, что тренироваться надо еще долго. Выяснилось также, что таких, кому это надо, много. Известны многочисленные шутки над провинциалами, впервые попавшими в метро, у С. Малежика даже песня есть на эту тему, правда, вполне доброжелательная. Так вот, горожанин с ведром у колодца выглядит ничуть не лучше. И тут, как в известном фильме: «Надо что-то делать». А выход каждый из нас наблюдает по многу раз в день — это колеса автомобилей, а точнее, установленные на них балансировочные грузики. Прекрасно («легким движением руки») устанавливается такой грузик и на ведре (фото 5.5.2.45). Видно, что он «как тут был». А какой эффект? При резком опускании (бросании с небольшой высоты) ведра на поверхность воды оно само зачерпывает воду, и — крутите ворот. Конечно, некоторый небольшой навык нужен и здесь, но это уже совсем другое дело.
