При близком расположении и до 5 м (без преград) – зеленый цвет свечения индикатора, при дальности до 7–8 метров – желтый, при нестабильной связи (из-за расстояния или преград на пути сигнала) – красным.
2. Мебельные магниты в качестве ответной части для работы геркона (установленного в датчике) не подходят из-за слабой свой силы (незначительное магнитное поле). Очень хорошо подходят большие магниты или малые по размеру (рис. 1.42), но сильные по магнитному полю.

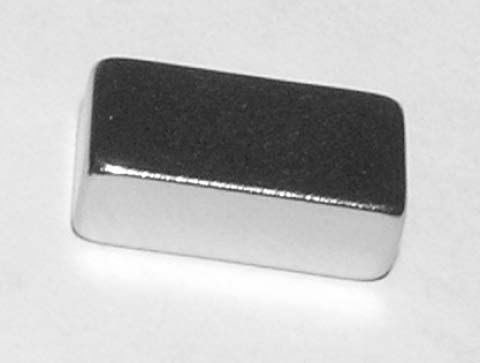

Рис. 1.42. Сильный
То же устройство – в соответствии с приведенными рекомендациями – можно сделать для пенсионеров и инвалидов, всех, кому может потребоваться оперативная помощь.
1.8. Как сделать «автоматический» пульт управления шлагбаумом
Сегодня не в диковинку «картина маслом», когда шлагбаум на въезде во двор дома (гараж, автомобильный паркинг, иная охраняемая территория) открывается автоматически. В кабине автомобиля сидит водитель и нажимает на кнопки пульта дистанционного управления размерами со спичечный коробок. В моем случае это брелок серии (системы) TWIN, работающий на частоте 433.92 МГц, полностью совместимый с брелками-передатчиками CAME более ранних (старых) серий TOP и TAM (см. рис. 1.43).
Изделие разработано и произведено компанией CAME CANCELLI AUTOMATIC S.pA.
Технические данные:
Питание (постоянное от элемента DC 12V 23A) с напряжением 12 В.
Рабочая частота – 433,92 МГц.
Роллинг-код – 4 миллиарда комбинаций.
Каналов – 2 или 4 (в зависимости от модели).
Реальная (именно реальная, проверенная на практике) дальность действия – 0-20 м.

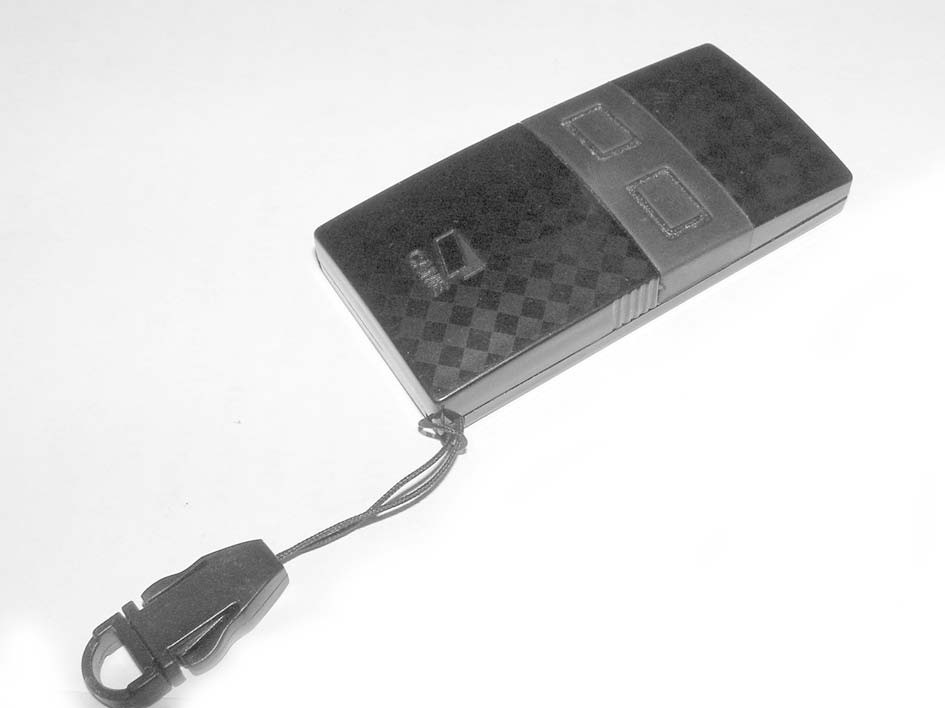

Рис. 1.43. Внешний вид брелока-ПДУ для открывания шлагбаума на охраняемой территории моего дома
Рис. 1.44. Вид на вскрытый корпус ПДУ (брелок) системы Came – десять микропереключателей
Коротко говоря, перед нами универсальный пульт дистанционного управления, произведенный в КНР, работающий на частоте 433,92 МГц и поддерживающий одновременно до четырех каналов.
Такой пульт имеет много достоинств, особенно в сравнении с системами (пультами) более старыми. Приемником сигнала в данном случае служит плата AF43TW, и по этому ориентиру можно найти информацию (или домыслить), какими совместимыми электронными системами/устройствами она может управляться. Два слова скажу об особенностях системы Came Twin2/Twin4; это важно для общего понимания предлагаемой в статье новации.
Серия TWIN с помощью десятипозиционного микропереключателя (см. рис. 1.44) позволяет установить защитный код и предотвратить нежелательное копирование брелков-передатчиков.
Микропереключатели, показанные на рисунке 1.44, в некоторых кругах называют 10-пиновым чипом.
1.8.1. Практические сведения о новом уровне защиты (в том числе
Новый уровень защиты существенно поднял цену на брелоки и систему (состоящую из приемника – платы конфигурации AF43TW и передатчика – ПДУ-брелока) в целом. И эта защита была создана в ответ на «рассекречивание» и относительную доступность для копирования (клонирования) ПДУ при наличие оригинального пульта и новых (^запрограммированных) брелоков (ПДУ).
Брелок Came Twin4 содержит светодиодный индикатор, четыре или две (в зависимости от конфигурации) кнопки, набор (линейку) из 10 микропереключателей для ввода (подтверждения) защитного кода (пароля). В ПДУ установлены (подключены последовательно) две дисковые батареи CR2016 (Li-ion) с номинальным напряжением 3 В каждая.
Таким образом, эквивалентное постоянное напряжение питания брелока составляет 6 В. Модель печатной платы (скопировано с оригинальной платы) 78487V5 7FLITI9BF1Mb. Ссылка на специальный сайт производителя – для дополнительной информации: http://pulti-came.ru/index.php.
Можно ли скопировать такой брелок? Есть ли оборудование для копирования? Такими вопросами буквально «засыпаны» форумы Интернета. Действительно, сегодня пришло время автоматических ворот и шлагбаумов, обслуживающие организации в силу разных причин не всегда могут быстро предоставить «прописанный» в память системы брелок. Поэтому услуги по перепрограммированию брелоков – ПДУ современных систем востребованы как никогда. Представьте себе, правление ТСЖ за существенную стоимость продает «запрограммированные» брелоки владельцам квартир большого дома, на придомовую территорию которого распространяется «режим» (территория огорожена, имеет шлагбаум), чтобы «ушлые» соседи из других домов не парковали свои машины в ситуации катастрофической нехватки свободной земли под парковки в мегаполисах. А те, кто не хочет платить, думают взять у соседа попользоваться брелоком, потихоньку снести его «технарю» и «клонировать» почти даром. Настройка канала пульта на заданную частоту легка и доступна без обращения к специалисту. Но… это только кажется.
Такие рационализаторы понимают, что код брелока – это кодированный радиосигнал, который передается на расстояние при нажатии кнопок. Код брелока у старых ПДУ – фиксированный (статический). Относительно новые пульты (плата/конфигурация AF43TW популярна уже 2 года) имеют технологию динамического роллинг-кода (плавающего кода); он меняется каждый раз, когда пользователь нажимает кнопку брелока, при желании открыть или закрыть ворота, шлагбаум, автоматическую дверь-роллету гаража.
Разумеется, плавающий код в части безопасности надежнее фиксированного. Роллинг-код имеет миллиарды кодовых комбинаций, то есть можно быть почти уверенным, что при использовании брелоков с роллинг-кодом последний не повторится (к примеру, http:// www.bftrus.ru…_code/index.php).
Действительно, для копирования оригинального пульта не нужно никакого оборудования, достаточно поднести новый незапрограммированный брелок к оригинальному (запрограммированному) и нажать кнопку.
Положите новый (самообучаемый) брелок рядом со старым, исходным (запрограммированным) брелоком на расстоянии 1–2,5 см друг от друга в горизонтальной плоскости. Вторым действием нажмите первую кнопку «открыть» самообучаемого брелка и удерживайте ее нажатой.
При этом нажмите аналогичную (по расположению на корпусе брелока) кнопку «открыть» исходного брелока и удерживайте ее нажатой, пока на самообучаемом брелоке не будет двухкратной (в некоторых системах – однократной) вспышки светодиода, указывающей на завершение операции копирования. Для копирования других кнопок повторите ту же операцию.
