Нежная ректенна

Другой возможный способ доставки энергии на Землю — это радиоволны сверхвысоких частот (СВЧ) в диапазоне от 2,45 до 5,8 ГГц. Они почти не поглощаются атмосферой, не отражаются ионосферой и вдобавок эффективно преобразуются в электричество. Выполняет это преобразование так называемая ректенна — от английских слов rectifying antenna (выпрямляющая антенна). К обычной дипольной антенне размером несколько сантиметров (порядка длины волны излучения) подключают быстродействующий диод Шоттки. Множество таких антенн собирают в решетку, покрывающую достаточно большую площадь, и соединяют между собой, чтобы суммировать выработанный в них электрический ток. Обычный радиоприемник можно сравнить с качелями. Он настраивается на частоту крайне слабого сигнала, чтобы тот, попав строго в резонанс, «раскачал» переменный ток в антенной цепи. Потом

этот ток усиливается за счет батареек, и из него извлекают информацию (например, звук или телевизионное изображение).

Лес СВЧ-ректенн. Размах «крыльев» этих небольших диполей сопоставим с длиной волны СВЧ-излучения — несколько сантиметров. Фото: OURTESY JULIAN WORSKETT, YWD LTD., UK

Ректенна, напротив, рассчитана на сильный сигнал. Каждая приходящая электромагнитная волна с силой толкает электроны в диполе то в одну, то в другую сторону. Однако диод обладает различной проводимостью в зависимости от направления электрического тока и позволяет току, который возникает под воздействием СВЧ-излучения, идти только в одну сторону. Получается пульсирующий постоянный ток, причем в него переходит большая часть энергии излучения. Еще в 1964 году американский физик Уильям Браун на телеканале CBS демонстрировал модель вертолета с такой ректенной. Энергию он получал от микроволнового излучателя на Земле, и ее хватало, чтобы держать аппарат в воздухе. Позднее, изучая проект СКЭС в Лаборатории реактивного движения NASA, Браун смог передать 30 кВт на расстояние в одну милю с КПД 84%. Неясно, правда, имеется ли в виду КПД всей цепочки «электричество — СВЧ — электричество» или только второй ее половины, но результат все равно впечатляет.

Ректенна могла бы стать удачным решением проблемы беспроводной передачи энергии, если бы не одно обстоятельство: полупроводниковые диоды Шоттки — очень нежные элементы и не выдерживают больших потоков энергии. Поэтому для создания мощного канала нужны большие площади ректенн с огромным числом маленьких диполей и диодов. Подсчитано, что для передачи с геостационарной орбиты пяти гигаватт мощности придется строить передатчик в космосе диаметром в 1 километр (!) и приемник на Земле поперечником в 10 километров. Зато при такой площади плотность потока энергии оказывается много меньшей, чем от Солнца, и опасности система не представляет. Вот только не выгоднее ли в таком случае построить обычную солнечную электростанцию, пусть даже она будет простаивать по ночам и в плохую погоду?

Забытая технология

Добыть электричество из космоса — замысел очень привлекательный, так что попытки преобразовать «концентрированные» потоки СВЧ в электроэнергию делались постоянно. Однако первые работы в этой области давали удивительно низкий КПД — менее 0,1%. Удача улыбнулась группе из Физического института им. Лебедева (ФИАН) под руководством Гургена Аскарьяна (см. стр. 74), одного из самых оригинальных и интересных российских физиков.

Экспериментаторы использовали в качестве антенны помещенный в вакуум металлический стержень, вблизи которого с помощью искры или лазера создавалась плазма. Через окно вакуумной камеры подавались короткие, но мощные импульсы СВЧ, порождавшие между стержнем и корпусом камеры электрический ток, от которого даже удалось зажечь лампочку. Фактически роль хрупких диодов Шоттки в эксперименте Аскарьяна играла плазма, окружающая стержень. Она не разрушалась сильными токами, доходившими до 200 ампер и напряжениями до 1500 вольт. «Показана возможность эффективного преобразования энергии радиоволн в энергию тока с КПД > 10%», отмечалось в небольшой заметке, напечатанной в 1979 году в академическом ежемесячнике «Письма в журнал экспериментальной и теоретической физики», предназначенном для оперативной публикации кратких сообщений о наиболее интересных научных результатах.

В дальнейшем Аскарьян и его коллеги планировали применить этот эффект для того, чтобы с Земли по СВЧ-каналу подзаряжать аккумуляторы спутников, используя в качестве «заправок» существующие наземные станции слежения. Они подсчитали, что это будет выгоднее установки солнечных батарей на борту. Но Советский Союз распался, и проект остался нереализованным. Конечно, результат, полученный группой Аскарьяна, еще нельзя назвать технологией, но обнаруженный неожиданный эффект вполне может лечь в основу будущей системы беспроводной передачи энергии — по ряду параметров он еще никем

не превзойден.

Индукционная зарядка

И все же проблемы космических электростанций и летательных аппаратов, «заправляемых» лучом лазера, не касаются непосредственно жизни большинства людей. Иное дело — ноутбуки, мобильники, навигаторы, наладонники, фотоаппараты, видеокамеры и прочие гаджеты, число которых с каждым годом растет. И все их нужно периодически заряжать или постоянно питать энергией. У автора этой статьи на рабочем месте стоит «пилот» на 12 гнезд, и все заняты. Можете себе представить, какой там хаос проводов. «На связи, но не на привязи» — так можно перевести на русский язык девиз нового направления в развитии гаджетов — linked, not tied. Первый шаг в этом направлении сделан давно. Быть может, вы пользовались электрической зубной щеткой с индукционной зарядкой? Почистил зубы — и поставил на базу. Никаких открытых контактов там нет — как-никак прибор ставится в ванной, а щетка тем не менее заряжается. Отгадку стоит поискать в школьном курсе физики: помните, проходили такое явление, как электромагнитная индукция? Ток, идущий по одной катушке (в нашем случае она спрятана в подставке для щетки), порождает переменное магнитное поле, которое вызывает ток в другой катушке, расположенной очень близко, в идеале внутри первой (в самой щетке).

Следующий шаг — это широкая платформа, на которую можно просто положить любой гаджет и оставить заряжаться. В 2002 году такую технологию анонсировала компания Splashpower. Здесь тоже использовалась электромагнитная индукция, с той лишь разницей, что в гаджеты внедрялся чип-индуктор, который, с одной стороны, передавал информацию для настройки платформы именно под нужное устройство, а с другой — служил второй катушкой, принимающей электроэнергию и передающей ее в аккумулятор гаджета. Выход технологии на рынок обещали в 2003–2004 годах. Оказалось, поторопились. В 2008 году компания объявила о банкротстве и вхождении в состав корпорации Fulton Innovation, которая обещает то же самое, причем одной и той же электрической «доской» питать можно будет хоть мобильник, хоть кофеварку. Вовсю рекламируемая технология получила название eCoupled Intelligent Wireless Power.

Оба эти подхода (зарядка для одного прибора или универсальная) хоть и избавят нас от проводов, но не совсем. Да, провод не связывает гаджет с розеткой, но есть провод от розетки к док-станции. А хотелось бы, входя в квартиру, не думать о том, что телефон надо класть на зарядную платформу. Он должен сам начать заряжаться, как только вы откроете дверь. Что же, первые шаги к этому уже сделаны.

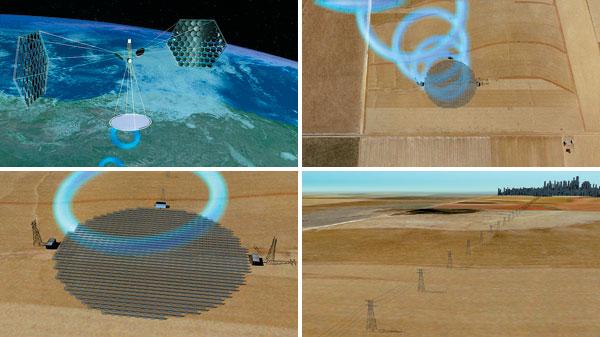

Проект космической электростанции компании Solaren включает солнечные батареи общей площадью почти квадратный километр и направленный СВЧ-передатчик (1).

Голубые кольца — импульсы СВЧ-излучения, идущие с орбиты на Землю (2).

Поле приемных ректенн поперечником несколько сотен метров (3).

Потребителям энергия доставляется традиционно — по проводам (4)

Гибрид трансформатора с радиоприемником

В 2006 году команда исследователей во главе с Марином Солячичем из знаменитого Массачусетского технологического института (MIT) предложила новый способ передачи энергии на расстояние, тогда еще только теоретически. История этого изобретения началась с того, что Солячич в шестой раз за месяц был разбужен под утро мобильным телефоном, который именно в это время самого сладкого сна напоминал о том, что его пора заряжать. Надо ли говорить, что каждый раз Солячич оставлял телефон не в спальне, а на кухне. В итоге молодой профессор MIT задумался о том, как научить телефон самостоятельно заботиться о своей зарядке.

Метод назвали резонансным магнитным связыванием (resonant magnetic coupling). Если описать его в двух словах, то можно сказать, что это гибрид трансформатора с радиоприемником. В трансформаторе колебания тока в одной катушке через посредство магнитного поля вызывают вынужденные колебания в другой. Но работает это только на малом расстоянии, стоит немного отодвинуть вторую катушку, как она перестает «подчиняться диктату» первой и получать от нее энергию. В радиоприемнике все наоборот: слабые электромагнитные волны на огромном расстоянии от источника раскачивают колебания в контуре антенны, когда его собственная частота совпадает с частотой волн. Однако большая часть излучения радиостанции при этом впустую рассеивается в окружающем пространстве, так что для передачи энергии этот метод не годится.
