97. Поправки в положение точки прицеливания на высоту местности над уровнем моря учитываются только при стрельбе в горах, если расстояние до цели более 70 м. Величины поправок при этом необходимо определять в процессе учебных занятий.
98. Боковой ветер оказывает значительное влияние на полет гранаты, отклоняя его в сторону. Поправка на боковой ветер учитывается выносом точки прицеливания; при этом отсчет выноса производится от середины цели в ту сторону, откуда дует ветер. Величины поправок на боковой ветер необходимо определять на учебных занятиях.
99. После получения от руководителя команд на начало операции стрелок самостоятельно занимает указанное место и по условному сигналу открывает огонь.
100. При ведении огня стрелок должен внимательно наблюдать за результатами своего огня и корректировать его.
Наблюдение за результатами огня ведется по выделяющейся из гранаты струе дыма, Корректирование огня производится изменением положения точки прицеливания по высоте и боковому направлению, точка прицеливания выносится на величину отклонения трасс в сторону, противоположную отклонению от цели.
101. Признаками, указывающими на действенность огня, служат: разбитие стекла, выделение дымного облака из помещения и т. д. Возможно при этом пробитие отекла гранатой без его разрушения (в стекле оставлено отверстие с диаметром, равным диаметру гранаты).
ПРИЛОЖЕНИЯ
Приложение 1
ТЕХНИЧЕСКИЕ ДАННЫЕ 23-мм КАРАБИНА СПЕЦИАЛЬНОГО и ПАТРОНА С ГРАНАТОЙ "ЧЕРЕМУХА-7"
1. Прицельная дальность, м 150
2. Дальность прямого выстрела по цели высотой 50 см, м 70
3. Боевая скорострельность, выстрелов в минуту 4
4. Начальная скорость гранаты, м/с 270
5. Предельная дальность полета гранаты, м 400
6. Масса карабина с неснаряженным магазином, кг 4,0
7. Емкость магазина, патронов 3
8. Калибр, мм 23
9. Длина карабина, мм 1040
10. Длина ствола, мм 510
11. Длина нарезной части ствола, мм 410
12. Число нарезов 10
13. Толщина мушки, мм 2,5
14. Длина прицельной линии, мм 560
15. Масса патронов, г 60
16. Длина патронов, мм 75
17. Диаметр бумажной части гильзы, мм 26,6
18. Диаметр фланца гильзы, мм 29,7
19. Масса гранаты, г 38,5
20. Масса состава, г 10
21. Время горения состава, с 5―7
22. Вероятность зажжения состава 0,95
23. Кучность стрельбы на дальности 100 м, % пробоин в круге радиусом 50 см 100
24. Масса порохового заряда, г 2,3
25. Концентрация активного вещества при сгорании состава в объеме 30 м³, замеренном с помощью ВПХР и индикаторных трубок на хлорацетофенон "опасно" или "очень опасно"
Приложение 2
Рекомендации по использованию дополнительных приспособлений к карабину КС-23
В первой главе настоящего наставления указано, что с целью расширения тактических возможностей карабина были разработаны дополнительные приспособления, обеспечивающие заброс ручных гранат специального назначения: насадка, муфта крепления и вышибной патрон, имеются насадки под ручную гранату "Черемуха-6", гранату повышенной мощности "Черемуха-12" и другие. Муфта крепления позволяет крепить на ствол карабина
Метание ручных гранат осуществляется с помощью холостого винтовочного патрона, помещаемого во вкладыш (рис. 22). Вкладыш с холостым патроном помещают в патронник карабина. По своим размерам вкладыш соответствует штатному патрону карабина КС-23.
Для отстрела ручной гранаты в цель в первую очередь подготавливается сама граната таким же образом, как к ручному метанию: гранату извлекают из упаковки, отворачивают имеющиеся колпачки (у "Черемухи-6" — 2 колпачка, у "Черемухи-12" — 1). Затем гранату вставляют в насадку, предварительно закрепленную с помощью муфты на срезе ствола. При этом воспламенительное устройство располагается внутри насадки. Затем, удерживая карабин стволом вверх под углом 30―45°, его подвижные части с помощью цевья отводят в крайнее заднее положение. Открывается доступ к патроннику, и вкладыш с холостым патроном досылается в патронник. Движением цевья в крайнее переднее положение производится запирание ствола. Карабин готов к отстрелу. Возможно также заряжание вкладыша с холостым патроном из магазина карабина.
21.1
21.2

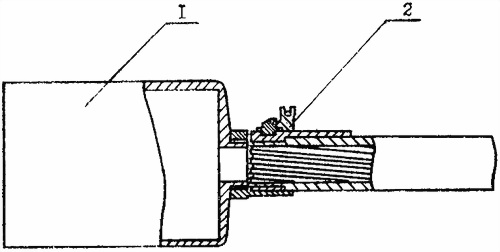

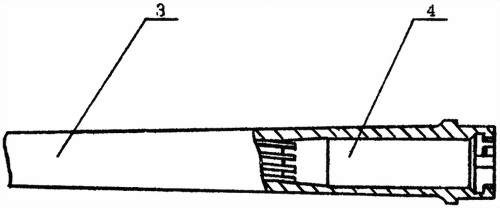

Рис. 21. Крепление насадки на срезе ствола и установка вкладыша в патронник:
1 — насадка; 2 — муфта; 3 — ствол; 4 — вкладыш с холостым патроном
Рис. 22. Вкладыш:
1 — корпус вкладыша; 2 — холостой патрон
В связи с тем, что специального прицельного приспособления для метания ручных гранат не имеется, точность метания отрабатывают в процессе учебных стрельб. Максимальная дальность метания гранат составляет:
для гранаты "Черемуха-6" — до 200 м;
для гранаты "Черемуха-12" — до 120 м.
Эта дальность достигается при угле оружия к горизонту 45°.
Таким образом, если до цели менее 100 метров, то увеличивается угол метания, а дальность заброса уменьшается. Нежелательно производить выстрел на меньшую дальность за счет уменьшения угла бросания, т. к. граната при выстреле имеет значительную энергию и на малых дальностях это может привести к серьезным повреждениям при попадании в правонарушителя.
При отстреле холостого патрона образовавшиеся пороховые газы через отверстие в стволе и рукоятках гранат приводят в действие воспламенительные устройства, и гранаты начинают функционировать,
Для метания следующей ручной гранаты необходимо извлечь вкладыш из патронника таким же образом, как стреляную гильзу. Затем повторяются все указанные выше операции.
Необходимо отметить, что на дальностях до 50 м возможно метание гранат не только по площадям, но и в крупную цель (проем двери, окно). Точность метания также достигается в учебном процессе.
