49. При осмотре карабина перед заступлением в наряд, перед выходом на занятия и операцию проверить то же, что в ст. 48, а также правильность работы частей и механизмов при перезаряжании с использованием учебного патрона (габаритно-весовой макет); убедиться, что в канале ствола нет посторонних предметов.
50. Производя осмотр карабина во время чистки при не-полной разборке, проверить по возможности каждую часть и механизм в отдельности и убедиться в их исправности. Особое внимание следует обратить на состояние канала ствола.
51. О всех неисправностях, обнаруженных при осмотре карабина и принадлежности,
52. При осмотре патронов необходимо обратить внимание на соответствие требованиям согласно ст. 23―24.
53. Следует проверить состояние полиэтиленового мешка, в котором запаян патрон. Если нарушена герметизация, то патрон сдается на склад.
54. Подготовка карабина к стрельбе осуществляется в целях обеспечения его безотказной работы и производится только ответственным за карабин.
55. Для подготовки карабина к стрельбе необходимо:
произвести чистку, осмотреть карабин в разобранном виде и смазать его;
осмотреть карабин в собранном виде;
проверить работу ударно-спускового и подающего механизмов с использованием (по возможности) учебного патрона;
протереть насухо канал ствола, осмотреть патроны.
Глава VII. ПРОВЕРКА БОЯ КАРАБИНА И ПРИВЕДЕНИЕ ЕГО К НОРМАЛЬНОМУ БОЮ
56. Карабин, находящийся в подразделении, должен быть всегда приведен к нормальному бою. Проверка боя карабина производится:
при его поступлении в подразделение;
после ремонта;
при обнаружении во время стрельбы недопустимых отклонений.
57. Данное мероприятие проводят в безветренно погоду или на защищенном от ветра участке при нормальном освещении. Приведение к нормальному бою производит лучший стрелок в присутствии лица, за которым закреплен данный карабин.
58. Проверку боя карабина производят стрельбой патронами с гранатой "Черемуха-7", приведение к нормальному бою — патронами с инертной гранатой. При этом следует учитывать небольшое различие в траекториях полета этих гранат. Патроны должны быть одной партии. Дальность стрельбы — 100 м. Положение для стрельбы — лежа с упора.
59. Стрельба ведется одиночными выстрелами по черному кругу диаметром 100 мм, укрепленному в центре белого шита высотой 2 м и шириной 1,5 м. Точкой прицеливания служит центр черного круга, при этом она должна находиться приблизительно на уровне глаз стреляющего или до 1 м выше. Из центра точки прицеливания проводится мелом круг диаметром 600 мм. Нормальное положение средней точки попадания — нахождение в данном круге.
60. Для проверки боя стреляющий производит три серии по 4 выстрела, тщательно и единообразно прицеливаясь в середину черного круга. По окончании каждой серии стрельбы командир совместно со стреляющим осматривает мишень и по расположению пробоин определяет среднюю точку попадания.
61. Для определения средней точки попадания по четырем пробоинам нужно:
соединить прямой линией две ближайшие пробоины и расстояние между ними разделить пополам;
полученную точку соединить с ближайшей третьей пробоиной, расстояние разделить на три части;
точку деления, ближайшую к первым двум пробоинам,
Ближайшая к первым трем пробоинам точна деления и будет средней точкой попадания четырех пробоин (рис. 17).
62. Расстояние от средней точки попадания до дальней пробоины — R100, т. е. радиус, вмещающий 100 % пробоин. Это основной параметр кучности стрельбы. По трем сериям определяется R100средн. = 1/3 (R1100 + R2100 + R3100). Средняя точка попадания (СТП) должна находиться в круге диаметром 600 мм с центром в точке прицеливания (рис. 18), параметр кучности стрельбы R100средн. < 500 мм.
63. Если СТП хотя бы в одной серии не попала в круг диаметром 600 мм или R100средн. > 500 мм, необходимо повторить стрельбу с удвоенным количеством патронов, т. е. произвести 6 серий по 4 выстрела. Затем для каждой серии определить СТП. При наличии недопустимых отклонений стрельба повторяется другим хорошим стрелком. Если и в данном случае будет выявлен указанный недостаток, проверка карабина производится по возможности с использованием патронов другой партии. При неудовлетворительных результатах требуется доводка прицельного приспособления.

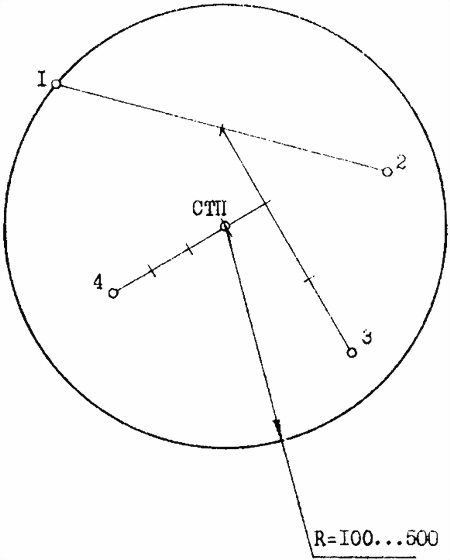

Рис. 17. Определение средней точки попадания

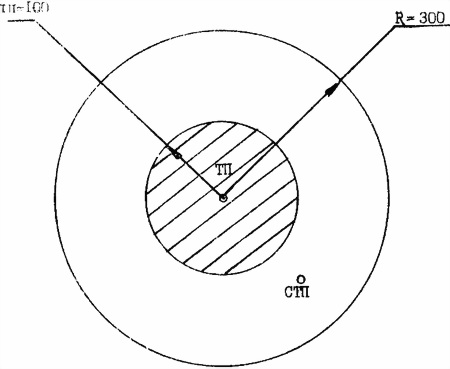

Рис. 18. Положение средней точки попадания:
ТП — точка прицеливания; СТП — средняя точка попадания
64. При выявлении недопустимых отклонений возможны четыре варианта (рис. 19):
1) СТП выше точки прицеливания по вертикали более чем на 300 мм. В этом случае карабин возвращается в установленном порядке на завод-изготовитель для доработки;
2) СTП ниже точки прицеливания по вертикали более чем на 300 мм. В этом случае карабин должен быть в установленном порядке возвращен на завод-изготовитель или направлен в ремонтную мастерскую для доводки прицельного приспособления. Для устранения этого недостатка припиливается надфилем мушка, после чего она закрашивается тонким слоем черной краской.
Рис. 19. Варианты расположения СТП при доводке прицельного приспособления
3) СТП имеет отклонение вправо по горизонтали более чем на 300 мм от точки прицеливания. Причина — смещение мушки. Данный недостаток может быть устранен путем смещения основания мушки вправо. Для этого мушка смещается на 0,5―1 мм, затем производится стрельба и определяется СТП. Если положение СТП удовлетворяет требованиям, то основание мушки кернится. Если нет, то перемещение мушки повторяется до получения удовлетворительных результатов;
