23-мм карабин специальный КС-23. Наставление

1. 23 мм специальный карабин (рис. 1) является индивидуальным оружием и предназначен для прицельного отстрела боеприпасов специального назначения при проведении оперативных мероприятий.

2. Для стрельбы из карабина применяются патроны с дистанционной гранатой "Черемуха-7" лакриматорного действия,

инертной гранатой и другие специальные патроны. Для расширения тактических возможностей под карабин разработан комплект насадок для отстрела с помощью холостого патрона ручных гранат специального назначения. Насадка крепится на дульном срезе ствола при помощи муфты.

Из карабина ведется одиночный огонь (стрельба одиночными выстрелами). Подача патронов при стрельбе производится с помощью подвижного цевья из трубчатого магазина емкостью на 3 патрона. Прицельная стрельба из карабина возможна на дальность до 100 м. Боевая скорострельность — до 4-х выстрелов в минуту. Масса карабина без патронов в патроннике — 4,0 кг.

1.1

< image l:href="#"/>

1.2

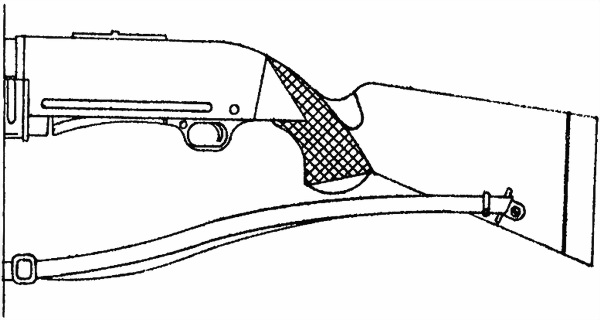

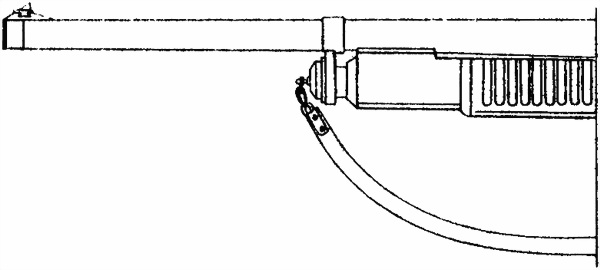

Рис. 1. Общий вид карабина

3. Карабин состоит из следующих основных частей и механизмов:

ствола;

ствольной коробки;

магазина;

затвора;

цевья с тягами;

механизмов ударно-спускового и подающего;

отражателя;

колпачка соединительного;

винта соединительного;

фиксатора.

В комплект карабина входят; принадлежность, ремень, патронташ и чехол для карабина. Конструктивная схема карабина представлена на рис. 2.

4. При заряжании карабина после отведения подвижных частей в крайнее заднее положение патрон вкладывается рукой в патронник, затем с помощью цевья подвижные части перемещаются в крайнее переднее положение. При этом боевые выступы затвора заходят за боевые упора отвода и происходит запирание канала ствола.

Для производства выстрела необходимо снять ударно-спусковой механизм карабина с предохранителя от случайного выстрела, навести карабин в цель, и нажать на спусковой крючок. Следующий выстрел возможен после извлечения стреляной гильзы и одновременно патрона из магазина при отведении подвижных частей в крайнее заднее положение, а затем досылания извлеченного патрона в патронник при перемещении подвижных частей в крайнее переднее положение.

ВНИМАНИЕ! Перед разборкой проверить карабин на отсутствие патронов в патроннике и магазине.

5. Разборка карабина может быть н е п о л н а я (для чистки, смазки, осмотра карабина и устранения задержек) и п о л н а я (только для чистки при сильном загрязнении и при ремонте). Излишне частая разборка карабина вредна, так как ускоряет изнашивание частей и механизмов.

Разборку и сборку карабина следует производить

на столе, накрытом чистой подстилкой; части и механизмы класть в порядке разборки, обращаться с ними осторожно, не класть одни на другие и не применять излишних усилий и ударов.

Категорически запрещается производить на одном столе разборку и сборку одновременно двух и более карабинов.

Обучение разборке и сборке карабина допускается производить только с соблюдением особой осторожности в обращении с частями и механизмами.

6. Порядок неполной разборки карабина

1) отвернуть соединительный колпачок. Поставить карабин вертикально ложей на стол и, удерживая его левой рукой за ствольную коробку или ствол, правой рукой отвернуть соединительный колпачок;

2) отделить ствол. Удерживая карабин левой рукой за цевье, а правой рукой за ложу, нажать пальцем правой руки на блокирующий рычаг, отвести левой рукой цевье с подвижными частями назад до выхода затвора из зацепления со стволом. Поставить карабин на стол ложей вниз и, удерживая его левой рукой за коробку, подать ствол вперед и отделить его от ствольной коробки;

3) выбить фиксатор ударно-спускового механизма. Положить карабин на стол и, удерживая его подавателем вверх, выбить фиксатор при помощи выколотки;

4) отделить ударно-спусковой и подающий механизмы. Удерживая карабин левой рукой за ствольную коробку, правой рукой — за скобу спускового крючка, отделить от ствольной ко-робки ударно-спусковой и подающий механизмы;

5) извлечь затвор. Удерживая карабин правой рукой, переместить левой рукой цевье с подвижными частями вперед до выхода затвора из ствольной коробки и извлечь затвор;

6) снять цевье о тягами. Удерживая карабин правой рукой за ложу, левой рукой переместить цевье с тягами вперед до их выхода из зацепления с магазином;

7) извлечь отражатель из ствольной коробки;

8) извлечь колпачок, пружину магазина, толкатель, удерживая карабин левой рукой, правой рукой вставить в прорезь колпачка магазина отвертку и, утопив колпачок на 10―12 мм, повернуть его на 180° до выхода из зацепления с трубкой магазина, При атом необходимо пальцем левой руки придерживать колпачок, учитывая, что он находится под воздействием пружины магазина. После выхода колпачка из зацепления с трубкой магазина, удерживая колпачок, осторожно извлечь его, пружину и толкатель.

Составные части карабина после неполной разборки представлены на рис. 3.

2.1

2.2

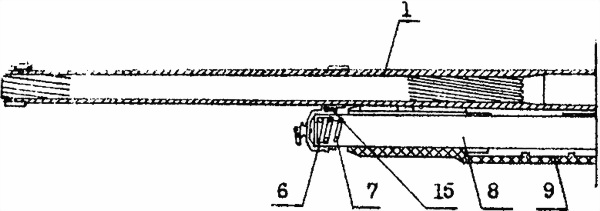

Рис. 2. Конструктивная схема карабина:

1– ствол; 2 — затвор; 3 — ствольная коробка; 4 — механизмы ударно-спусковой и подающий; 5 — ложа; 6 — соединительный колпачок; 7 — пружина; 8 — магазин; 9 — цевье с тягами; 10 — толкатель; 11 — фиксатор; 12 — соединительный винт; 13 — антабка; 14 — затыльник; 15 — фиксатор; 16 — предохранитель от случайного выстрела
