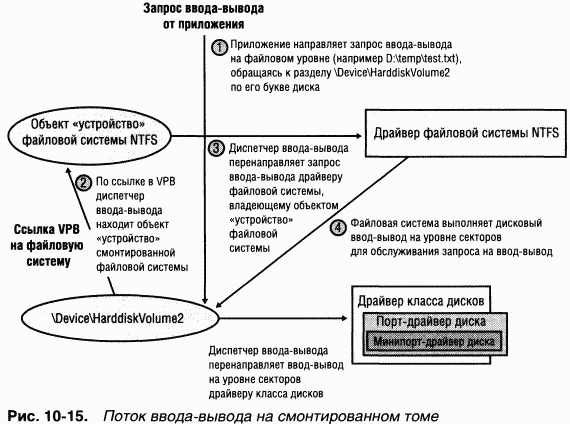

Поскольку том логически представляет непрерывную область одного или более физических дисков, диспетчер томов должен преобразовывать смещения, относительные началу тома, в смещения, относительные началу диска. Если том 2 состоит из одного раздела, который начинается с 4096-го сектора диска, то, прежде чем передать запрос драйверу класса дисков, диспетчер томов соответственно корректирует параметры IRP. Для выполнения ввода-вывода на физическом диске и чтения запрошенных данных в буфер приложения, указанный в IRP, драйвер класса дисков использует минипорт-драйвер.

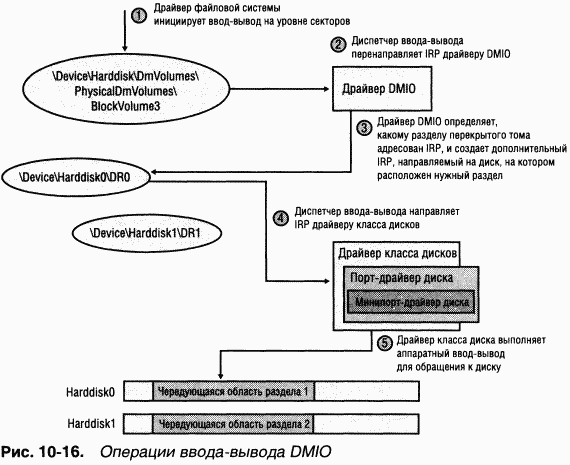

Роль диспетчера томов в обработке запросов к составным томам помогут прояснить следующие примеры. Если чередующийся том состоит из двух разделов (1 и 2), представленных объектом \Device\HarddiskDmVolumes\ PhysicalDmVolumes\BlockVolume3 (рис. 10–16), и администратор назначил чередующейся области букву диска D:, то диспетчер ввода-вывода определяет ссылку \Global??\D:,
B случае записи на зеркальный том DMIO делит каждый запрос так, что операция записи выполняется над каждой половиной зеркального тома. A при запросе на чтение с зеркального тома DMIO использует одну из половин зеркального тома и обращается к другой половине, только если первая попытка чтения заканчивается неудачно.
Компания, которая выпускает продукты, имеющие отношение к внешней памяти, например RAID-адаптеры, жесткие диски или массивы накопителей, вынуждена реализовать собственные приложения для установки этих устройств и управления ими. Применение разных управляющих приложений для разных устройств внешней памяти имеет очевидные недостатки с точки зрения системного администрирования, например приходится изучать множество интерфейсов и нельзя использовать стандартные Windows-утилиты для управления сторонними устройствами внешней памяти.

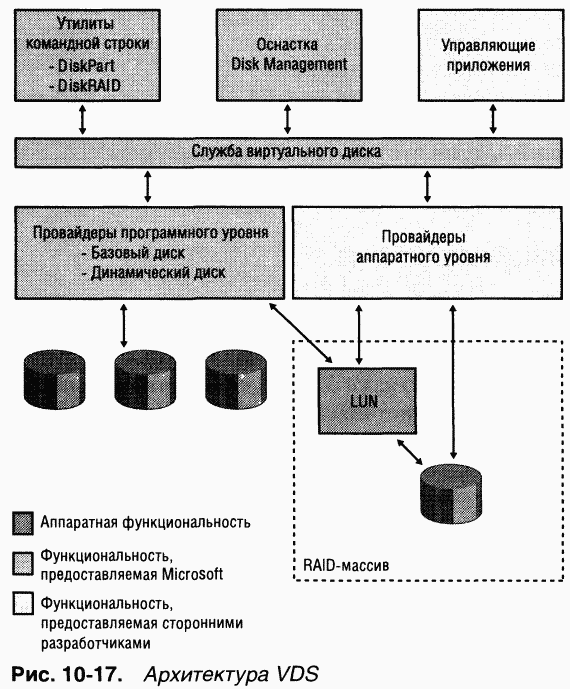

B Windows Server 2003 введена служба виртуального диска (Virtual Disk Service, VDS) (\Windows\System32\Vds.exe), которая предоставляет системным администраторам унифицированный высокоуровневый интерфейс внешней памяти; благодаря этому устройствами внешней памяти от разных поставщиков можно управлять через одни и те же пользовательские интерфейсы (UI). Схема VDS представлена на рис. 10–17. VDS экспортирует API, основанный на COM и позволяющий приложениям и сценариям создавать и форматировать диски, а также управлять аппаратными RAID-адаптерами. Скажем, утилита может задействовать VDS API для запроса списка физических дисков, сопоставленных с номером логического блока RAID (logical unit number, LUN). Windows-средства управления дисками, включая оснастку Disk Management консоли MMC, Diskpart и Diskraid (поставляется с Windows Server 2003 Deployment Kit), тоже используют VDS API.
VDS предоставляет два интерфейса: один — для провайдеров программного уровня, другой — для провайдеров аппаратного уровня.
•Провайдеры программного уровня (software providers) реализуют интерфейсы к таким высокоуровневым абстракциям устройств внешней памяти, как диски, разделы дисков и тома. Примеры операций, поддерживаемых этими интерфейсами, — расширение и удаление томов, включение и отключение зеркалирования, форматирование томов и присвоение им букв дисков. VDS ищет зарегистрированные программные провайдеры в HKLM\System\CurrentControlSet\Services\Vds\SoftwareProviders. Windows Server 2003 включает VDS Dynamic Disk Provider (\Windows\System32\ Vdsdyndr.dll), применяемый в качестве интерфейса для динамических дисков, и VDS Basic Provider (\Windows\System32\Vdsbas.dll), используемый в качестве интерфейса для базовых дисков.
• Провайдеры аппаратного уровня (hardware providers) реализуются изготовителями оборудования в виде DLL, которые регистрируются в разделе реестра HKLM\System\CurrentControlSet\Services\Vds\HardwareProvi-ders и которые транслируют аппаратно-независимые VDS-команды в команды, специфичные для конкретного оборудования. Провайдер аппаратного уровня позволяет управлять подсистемой внешней памяти, например аппаратным RAID-массивом
Когда приложение инициирует соединение с VDS API и служба VDS еще не запущена, процесс Svchost — хост службы RPC запускает процесс загрузчика VDS (\Windows\System32\Vdsldr.exe), а тот — процесс службы VDS, после чего завершается. После закрытия последнего соединения с VDS API завершается и процесс службы VDS.
Одно из ограничений многих утилит резервного копирования связано с открытыми файлами. Если приложение открывает какой-нибудь файл для монопольного доступа, утилита резервного копирования не может получить доступа к содержимому этого файла. Ho даже если подобная утилита способна обращаться к уже открытому файлу, нет никаких гарантий, что его резервная копия не окажется в рассогласованном состоянии. Допустим, приложение обновляет начальную часть файла, а потом что-то пишет в его конце. Утилита резервного копирования, которая сохраняет файл в ходе этих операций, может записать такой образ файла, который отражает еще не модифицированную начальную часть файла и уже измененную концевую часть. При последующем восстановлении этого файла приложение сочтет, что файл поврежден, поскольку оно допускает ситуации, в которых начальная часть уже изменена, а концевая — еще нет, но только не наоборот. Именно поэтому большинство утилит резервного копирования пропускает открытые файлы.
B связи с этим в Windows XP появилась служба теневого копирования томов (Volume Shadow Copy Service) (\Windows\System32\Vssvc.exe), которая позволяет встроенной утилите резервного копирования записывать согласованные представления всех файлов, в том числе открытых. Эта служба выступает в роли командного центра расширяемого механизма резервного копирования, давая возможность независимым поставщикам программного обеспечения (independent software vendors, ISV) подключать свои провайдеры и модули записи («writers»). Модуль записи — это программный компонент, позволяющий приложениям с поддержкой теневого копирования томов принимать уведомления о замораживании и размораживании операций записи, чтобы они могли создавать внутренне согласованные резервные копии своих файлов данных. A провайдеры позволяют ISV интегрировать уникальные схемы работы с внешней памятью со службой теневого копирования томов. Например, приложение, использующее устройства внешней памяти с зерка-лированием, могло бы определять теневую копию как замороженную половину зеркалированного тома. Взаимосвязи между службой теневого копирования томов, модулями записи и провайдерами показаны на рис. 10–18.
Рис. 10–18. Служба теневого копирования томов, модули записи и провайдеры
Microsoft Shadow Copy Provider (\Windows\System32\Drivers\Volsnap.sys) — это провайдер, поставляемый с Windows для поддержки программных снимков томов. Он представляет собой драйвер фильтра внешней памяти, размещаемый между драйверами файловых систем и драйверами томов (они оперируют с наборами секторов на жестком диске, представляющими логические диски), и поэтому видит любые запросы на ввод-вывод, адресованные дисковому тому. Утилита резервного копирования, приступая к копированию, указывает драйверу Microsoft Shadow Copy Provider создать теневые копии всех томов, на которых содержатся копируемые файлы и каталоги. Драйвер замораживает все операции ввода-вывода на этих томах и для каждого из них создает теневую копию. Если, например, том в пространстве имен диспетчера объектов имеет имя \Device\HarddiskVolumeO, то теневой том получает имя в виде \Device\HarddiskVolumeShadowCopy7V, где N — уникальный идентификатор.
ЭКСПЕРИМЕНТ: просмотр объектов «устройство», принадлежащих драйверу Microsoft Shadow Copy Provider
Чтобы просмотреть такие объекты, связанные с каждым томом, в Windows XP или Windows Server 2003, используйте отладчик ядра. B любой системе есть хотя бы один том, и следующая команда выводит информацию об объекте «устройство» для первого тома в системе:
Поле AttachedDevice в выводе команды !devobj сообщает адрес объекта «устройство» и имя владеющего им драйвера, который подключен к этому объекту (фильтрует его). Каждый объект «устройства» для тома должен принадлежать драйверу Volsnap, как в показанном примере.
