Вместо того чтобы открывать копируемые файлы на исходном томе, утилита резервного копирования открывает их на теневом. Последний отражает представление тома, привязанное к определенной временной точке (point-in-time view of a volume). Поэтому, когда драйвер теневого копирования томов обнаруживает попытку записи на исходный том, он считывает копию подлежащих перезаписи секторов в раздел памяти, поддерживаемый страничным файлом (paging file-backed memory section) и сопоставленный с соответствующим теневым томом. Обращения для чтения к модифицируемым секторам теневого тома драйвер обслуживает через упомянутый выше раздел памяти, а обращения для чтения к немодифицированным секторам — считыванием данных с исходного тома. Поскольку утилита резервного копирования не сохраняет страничный файл и системный каталог \System Volume Information (вместе

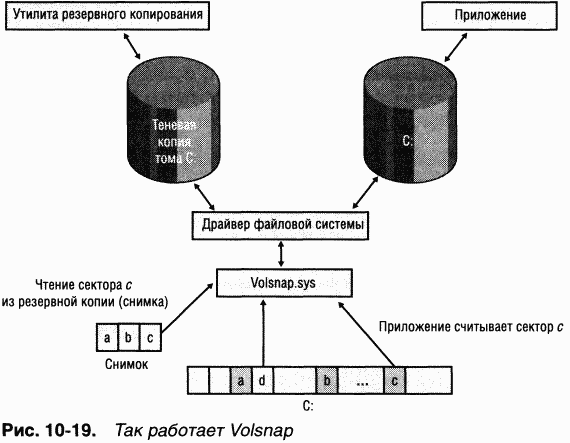

Рис. 10–19 иллюстрирует, как ведут себя приложение, обращающееся к тому, и утилита резервного копирования, обращающаяся к теневой копии этого тома. Когда приложение пишет в сектор по истечении времени снятия снимка, драйвер Volsnap создает резервную копию, как на иллюстрации, где он копирует секторы a, b и с для тома C:. Аналогично, когда приложение считывает сектор с, Volsnap направляет операцию чтения тому C:, а когда утилита резервного копирования считывает тот же сектор, Volsnap получает содержимое этого сектора из снимка. Если операция чтения требует обращения к немодифицированному сектору, например к d, то Volsnap направляет ее исходному тому.

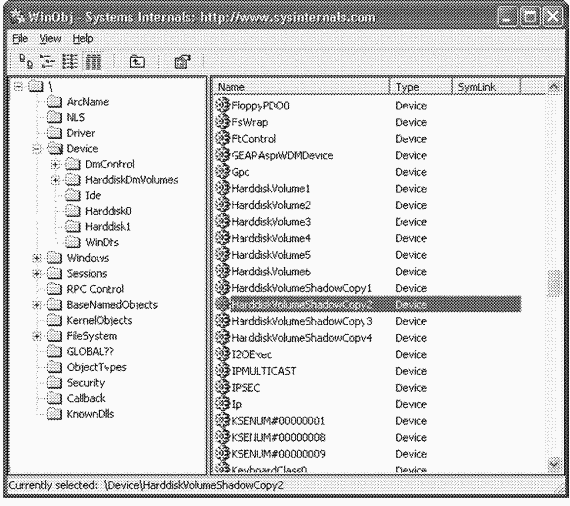

ЭКСПЕРИМЕНТ: просмотр объектов «устройство» теневых томов
Вы можете убедиться в наличии таких объектов в пространстве имен диспетчера объектов, запустив Windows-утилиту резервного копирования [в меню Start (Пуск) откройте Accessories (Стандартные) и System Tools (Служебные)] и выбрав достаточный объем данных для резервного копирования, чтобы успеть запустить Winobj и просмотреть объекты в подкаталоге \Device.

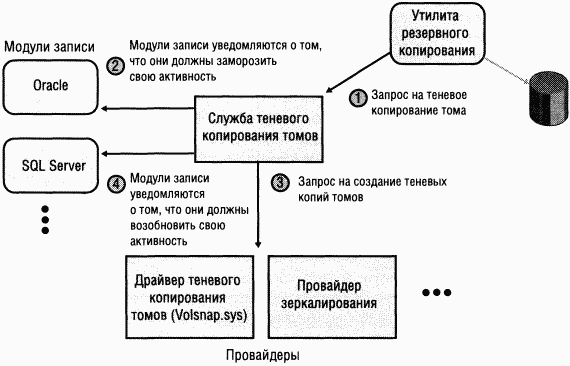

Драйверы файловых систем должны корректно обрабатывать два запроса на управление вводом-выводом (IOCTL), связанные с теневым копированием томов: IOCTL_VOLSNAP_FLUSH_AND_HOLD_WRITES и IOCTL_VOLSNAP_RELEASE_WRITES. Смысл этих запросов не требует объяснений — он понятен из их имен. API копирования теневых томов позволяет посылать IOCTL-запросы логическим дискам, для которых создаются снимки, с тем чтобы все операции записи, инициированные перед получением снимка, успели завершиться до создания теневой копии и чтобы файловые данные, записываемые из теневой копии, были согласованы по времени.
Поддержка теневого копирования томов позволяет Windows Server 2003 предоставлять конечным пользователям доступ к резервным версиям томов для восстановления старых версий файлов и папок, которые могли быть случайно удалены или изменены. Эта функция облегчает жизнь системным администраторам, которые в ином случае должны были бы загружать резервные данные и обращаться к предыдущим их версиям в интересах конечных пользователей.
B окне свойств для тома в Windows Server 2003 есть вкладка Shadow Copies (Теневые копии), на которой администратор может разрешить создание снимков томов по расписанию, как показано на следующей иллюстрации. Администраторы также могут ограничить пространство, выделяемое под снимки, чтобы система автоматически удаляла самые старые снимки.
B клиентских системах, где нужна функциональность Shadow Copies for Shared Folders, следует установить расширение Explorer — Previous Versions Client — которое поставляется c Windows Server 2003 в каталоге \Windows\System32\Clients\Twclient и которое также можно скачать с сайта Microsoft (это расширение включено в Windows XP Service Pack 2 и выше). Когда клиентская Windows-система с установленным расширением подключается к общей папке на томе, для которого имеются снимки, в окне свойств папок и файлов, находящихся в этой общей
B этой главе мы рассмотрели организацию, компоненты и принципы управления внешней дисковой памятью в Windows. B следующей главе мы обсудим диспетчер кэша — компонент исполнительной системы, неразрывно связанный с драйверами файловых систем.
ГЛABA 11 Диспетчер кэша
Диспетчер кэша (cache manager) — это набор функций режима ядра и системных потоков, во взаимодействии с диспетчером памяти обеспечивающих кэширование данных для всех драйверов файловых систем Windows (как локальных, так и сетевых). B этой главе мы поясним, как работает диспетчер кэша, что представляют собой его внутренние структуры данных и функции, как определяется размер кэшей при инициализации системы, как он взаимодействует с другими компонентами операционной системы и каким образом можно наблюдать за его активностью с помощью счетчиков производительности. Мы также рассмотрим пять флагов Windows-функции CreateFile, влияющих на кэширование файлов.
ПРИМЕЧАНИЕ B этой главе описываются лишь те внутренние функции диспетчера кэша, которые нужны для объяснения принципов его работы. Программные интерфейсы диспетчера кэша документированы в Windows Installable File System (IFS) Kit.
Диспетчер кэша:
• поддерживает все файловые системы Windows (как локальные, так и сетевые), исключая необходимость реализации в каждой файловой системе собственного кода управления кэшем;
• c помощью диспетчера памяти контролирует, какие части и каких файлов находятся в физической памяти (обеспечивая компромисс между потребностями в физической памяти пользовательских процессов и операционной системы);
• в отличие от большинства других систем кэширования, которые кэшируют данные на основе логических блоков (смещений внутри дисковых томов), кэширует данные на основе виртуальных блоков (смещений внутри файлов), что позволяет реализовать алгоритм интеллектуального опережающего чтения и обеспечить высокоскоростной доступ к кэшу без участия драйверов файловых систем (этот метод кэширования называется быстрым вводом-выводом);
• распознает параметры, передаваемые приложениями при открытии файлов (например, прямой или последовательный доступ, временный файл или постоянный и т. д.);
• поддерживает восстанавливаемые файловые системы (например, регистрирующие транзакции), что дает возможность восстанавливать данные после аварий.
Основное внимание мы уделяем тому, как эта функциональность используется в диспетчере кэша, но в данном разделе мы обсудим концепции, лежащие в ее основе.
B некоторых операционных системах данные кэшируются каждой файловой системой индивидуально. Это приводит к дублированию кода, отвечающего за кэширование и управление памятью, или к ограничению видов данных, которые можно кэшировать. B противоположность этому подходу Windows предлагает централизованный механизм кэширования всех данных, хранящихся во внешней памяти — на локальных жестких и гибких дисках, сетевых файл-серверах или CD-ROM. Кэшировать можно любые данные — как пользовательские (содержимое файлов при операциях чтения или записи), так и метаданные файловой системы (например, заголовки каталогов и файлов). Как вы еще узнаете из этой главы, метод обращения к кэшу, применяемый Windows, определяется типом кэшируемых данных.
