Драйвер фильтра файловой системы Filemon (wwwsysinternals.com) способен подключаться к драйверу файловой системы Npfs.sys или Msfs.sys, что позволяет ему наблюдать за активностью всех именованных каналов или почтовых ящиков в системе. Для подключения Filemon к соответствующему драйверу выберите из меню Drives команду Named Pipes или Mail Slots. Ha иллюстрации ниже показано окно Filemon, в котором сообщается об активности именованных каналов, вызываемой двойным щелчком значка My Network Places (Мое сетевое окружение) на рабочем столе. Заметьте, что сообщения передаются через именованные каналы LSASS и службы рабочей станции.
До
NetBIOS использует правила именования, согласно которым компьютерам и сетевым службам назначаются 16-байтовые имена, называемые NetBIOS-именами; 16-й байт в NetBIOS-имени интерпретируется как модификатор, который указывает, является ли имя уникальным или групповым.* Уникальное NetBIOS-имя может быть назначено только одному компьютеру или службе в сети, а групповое имя — нескольким компьютерам или службам. Адресуя сообщение на групповое имя, клиент может вести широковещательную рассылку.
Windows — для поддержки взаимодействия с системами под управлением Windows NT 4 и потребительских версий Windows — автоматически определяет NetBIOS-имя для домена как первые 15 байтов DNS-имени (Domain Name System), назначенного домену администратором. Например, домен mspress.microsoft.com получает NetBIOS-имя mspress. Аналогичным образом Windows требует, чтобы во время установки администратор назначил каждому компьютеру NetBIOS-имя.
Еще одна концепция, используемая в NetBIOS, — номера адаптеров LAN (LANA). Номер LANA присваивается каждому NetBIOS-совместимому протоколу, расположенному на более высоком уровне, чем сетевой адаптер. Так, если в компьютере установлено два сетевых адаптера, доступных для TCP/ IP и NWLink, то в результате будет назначено четыре номера LANA. Номера LANA важны, поскольку приложения NetBIOS должны явно закреплять имена своих сервисов за каждым LANA, через который они готовы принимать клиентские соединения. Если приложение ждет соединений с клиентами по определенному имени, клиенты получат доступ к приложению только через протоколы, для которых зарегистрировано это имя.
Разрешение NetBIOS-имен в IP-адреса описывается в разделе «Windows Internet Name Service» далее в этой главе.
* Здесь авторы допускают неточность. 16-й байт NetBIOS-имени прежде всего является идентификатором типа ресурса. Он указывает сетевой компонент или службу, которая назначила это NetBIOS-имя компьютеру, пользователю или домену. Hy и, кроме того, NetBIOS-имя может быть зарегистрировано как уникальное (принадлежащее одному владельцу) или как групповое (принадлежащее нескольким владельцам). — Прим. перев.
Серверное
Клиент, ориентированный на логические соединения, устанавливает соединение с сервером NetBIOS, а затем с помощью функций NetBIOS передает и принимает данные. Установленное NetBIOS-соединение также называется сеансом (session). Если клиент хочет посылать сообщения без установления логического соединения, он просто указывает NetBIOS-имя сервера при вызове функции передачи данных.
NetBIOS состоит из набора функций, но все они действуют через один и тот же интерфейс — Netbios. Это наследие тех времен, когда NetBIOS реализовали в виде прерывания MS-DOS. Приложение NetBIOS выполняло прерывание MS-DOS и передавало NetBIOS структуру данных, где задавались все параметры нужной команды. B итоге функция Netbios в Windows принимает единственный параметр, который представляет собой структуру данных с параметрами, специфичными для запрошенного приложением сервиса.
ЭКСПЕРИМЕНТ: просмотр NetBIOS-имен через Nbtstat

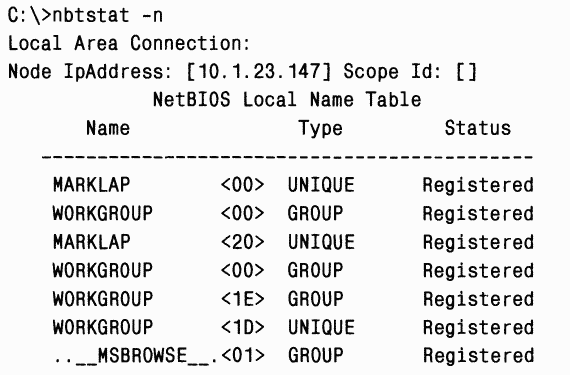

Для вывода списка активных сеансов в системе, кэшируемых сопоставлений NetBIOS-имен и IP-адресов, а также NetBIOS-имен, определенных на компьютере, можно использовать встроенную в Windows команду Nbtstat… Ниже приведен пример вывода этой команды с параметром — n, при указании которого выводится список NetBIOS-имен, определенных на компьютере.
Компоненты, реализующие NetBIOS API, показаны на рис. 13–12. Функция Netbios экспортируется приложениям из \Windows\System32\Netapi32.dll. Netapi32.dll открывает описатель драйвера режима ядра под названием эму-nnmopNetBlOS (\Windows\System32\Drivers\Netbios.sys) и выдает Windows-команды DeviceIoControlFile от имени приложения. Эмулятор NetBIOS транслирует команды NetBIOS в команды TDI, посылаемые драйверам протоколов.
Если приложение требует использовать NetBIOS поверх TCP/IP, то эмулятору NetBIOS нужен драйвер NetBT (\Windows\System32\Drivers\Netbt.sys). NetBT отвечает за поддержку семантики NetBIOS, присущей не TCP/IP, а NetBEUI (NetBIOS Extended User Interface), который включался в предыдущие версии Windows. Например, NetBIOS полагается на NetBEUI-поддержку режима передачи данных в виде сообщений и на средства разрешения имен, поэтому драйвер NetBT реализует их поверх протокола TCP/IP. Аналогичным образом драйвер NwLinkNB реализует семантику NetBIOS поверх IPX/SPX.
