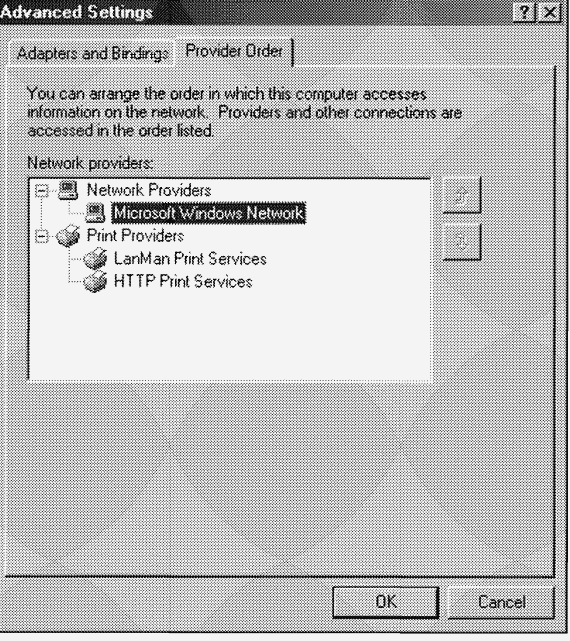

Рис. 13–14.Редактор порядка провайдеров (служб доступа к сети)
Когда MPR вызывается для подключения к удаленному сетевому ресурсу API-функцией WNetAddConnection, он просматривает в реестре параметр HKLM\SYSTEM\CurrentControlSet\Control\NetworkProvider\HwOrder\ProviderOrder, чтобы определить, какие провайдеры сетей загружены. Далее он опрашивает их в том порядке, в каком они перечислены в реестре, и делает это до тех пор, пока один из них не распознает сетевой ресурс или пока все они не будут опрошены. Параметр ProviderOrder можно изменить через диалоговое окно Advanced Settings (Дополнительные параметры), показанное на рис. 13–14. (B системе, в которой был сделан этот экранный
Функция WNetAddConnection может также назначить удаленному ресурсу букву диска или имя устройства. B этом случае она направляет вызов соответствующему компоненту сетевого доступа. Тот в свою очередь создает объект «символьная ссылка» в пространстве имен диспетчера объектов, и этот объект увязывает данную букву диска с редиректором нужной сети (т. е. с удаленным FSD).
Ha рис. 13–15 показан каталог \?? в системе Windows 2000, в котором вы заметите несколько букв диска, представляющих соединения с удаленными файловыми ресурсами. Как видите, редиректор создает объект «устройство» с именем \Device\LanmanRedirector, а дополнительный текст, который входит в значение символьной ссылки, сообщает редиректору, какому удаленному ресурсу соответствует буква диска. Когда пользователь открывает X: \ Book\Chapl3.doc, редиректору передается неразобранная часть пути, которая разрешается через символьную ссылку как «;X:0\dual\e\Book\ Chapl3doc». Редиректор отмечает, что данный ресурс расположен на общем диске E сервера dual
Как и встроенный редиректор, другие редиректоры тоже создают объект «устройство» в пространстве имен диспетчера объектов в процессе своей загрузки и инициализации. После этого, когда WNet или другой API обращается к диспетчеру объектов для открытия ресурса, расположенного в другой сети, диспетчер использует данный объект «устройство» как точку входа в удаленную файловую систему Он вызывает метод разбора, принадлежащий диспетчеру ввода-вывода и сопоставленный с объектом, для поиска FSD редиректора, способного обработать данный запрос (о драйверах файловых систем см. главу 12).
Многосетевой UNC-провайдер (Multiple UNC Provider, MUP) — сетевой компонент, сходный с MPR. Он обрабатывает запросы ввода-вывода (адресованные к файлам или устройствам) с UNC-именами (именами, которые начинаются с символов \\, указывающих, что данный ресурс находится в сети). MUP, как и MPR, определяет; какой локальный редиректор распознает удаленный ресурс. Ho MUP в отличие от MPR является драйвером устройства (загружаемым при загрузке системы), который выдает запросы на ввод-вывод драйверам более низкого уровня, в данном случае — редиректорам, как показано на рис. 13–16. Mup.sys также содержит клиентскую реализацию Distributed File System (DFS). Клиент DFS включен по умолчанию, и его можно отключить, присвоив DWORD-параметру реестра HKLM\System\CurrentCont-rolSet\Services\Mup\DisableDfs значение 1.
При загрузке MUP создает объект «устройство» с именем \Device\Mup. Когда сетевой редиректор вроде CIFS загружает редиректор, тот создает именованный объект «устройство» (скажем, \Device\LanmanRedirector) и регистрируется в MUP как UNC-провайдер вызовом функции FsRtlRegister.
UncProvider. Если этот редиректор — первый из зарегистрированных и если поддержка DFS-клиента в MUP отключена, то FsRtlRegisterUncProvider создает символьную ссылку \??\UNC, которая указывает на объект «устройство» редиректора; в ином случае MUP настраивает символьную ссылку \Global??\ UNC (\??\UNC в Windows 2000) так, чтобы она указывала на его объект «устройство», \Device\MUP
Драйвер MUP активизируется, когда приложение впервые пытается открыть удаленный файл или устройство по UNC-имени (а не по букве сетевого
Если зарегистрирован только один провайдер сети, то \Global??\UNC разрешается в объект «устройство», представляющий драйвер, и запрос обрабатывается этим драйвером. При наличии нескольких зарегистрированных провайдеров \Global??\UNC разрешается в \Device\MUP, и MUP должен определить, какой провайдер будет обрабатывать данный запрос.
Когда драйвер MUP принимает запрос ввода-вывода и клиент DFS включен, MUP сначала определяет, соответствует ли указанный путь DFS-пути (DFS-пути тоже форматируются по стандарту UNC), и, если да, сам обрабатывает запрос. Если клиент DFS отключен или путь не соответствует DFS-пути, MUP считывает параметр реестра HKLM\SYSTEM\CurrentControlSet\ Control\NetworkProvider\Order\ProviderOrder, чтобы определить приоритет провайдеров сетей, зарегистрированных через FsRtlRegisterUncProvider. Затем MUP поочередно опрашивает провайдеры в том порядке, в каком они перечислены в данном параметре реестра, до тех пор, пока один из них не сообщит, что он распознал данный путь, или пока не будут опрошены все имеющиеся провайдеры. MUP игнорирует те редиректоры, которые указаны в параметре ProviderOrder, но не зарегистрированы. Когда один из редиректоров распознает путь, он сообщает, какая часть пути уникальна именно для него. Например, если путем является строка «\\WIN2K3SERVER\PUBLIC\Win-dowsinternals\Chapl3.doc», редиректор может распознать и объявить своей подстроку «\\WIN2K3SERVER\PUBLIC». Драйвер MUP кэширует эту информацию и впоследствии пересылает запросы, начинающиеся с данной подстроки, непосредственно этому редиректору, пропуская стадию опроса. Кэш драйвера MUP хранит данные в течение определенного периода, поэтому через некоторое время сопоставление подстроки с данным редиректором становится недействительным.
Разрешение имен (name resolution) — это процесс, в ходе которого символьное имя вроде Mycomputer или www.microsoft.com транслируется в числовой адрес типа 192.l68.1.1, распознаваемый стеком протоколов. B этом разделе описываются два TCP/IP-протокола разрешения имен, предоставляемые Windows, — DNS (Domain Name System) и WINS (Windows Internet Name Service).
DNS (Domain Name System) — стандарт трансляции имен в Интернете (например, www.microsoft.com) в соответствующие IP-адреса. Сетевое приложение, которому требуется разрешить DNS-имя в IP-адрес, использует TCP/IP для передачи серверу запроса на поиск DNS-имени. DNS-серверы реализуют распределенную базу данных сопоставлений имен и IP-адресов, используемых при разрешении. Каждый сервер обслуживает разрешение имен для определенной зоны. Подробное описание DNS не входит в задачи этой книги, но DNS представляет собой основной протокол разрешения имен в Windows.
DNS-сервер реализован в виде Windows-сервиса (\Windows\System32\ Dns.exe), который входит в состав серверных версий Windows. DNS-сервер в стандартной реализации использует в качестве базы данных текстовый файл, но DNS-сервер в Windows может быть сконфигурирован на хранение зонной информации в Active Directory.
Сетевая служба WINS (Windows Internet Name Service) хранит и поддерживает сопоставления между NetBIOS-именами и IP-адресами, используемые TCP/IP-приложениями на основе NetBIOS. Если WINS не установлена, NetBIOS разрешает имена, рассылая широковещательные сообщения в локальной подсети. Заметьте, что NetBIOS-имена вторичны по отношению к DNS-именам в случае приложений Windows Sockets: имена компьютеров регистрируются и разрешаются сначала через DNS. Windows возвращается к NetBIOS-именам, только если разрешение имени через DNS заканчивается неудачно.
Драйверы сетевых API должны принимать запросы, адресованные к API, и транслировать их в низкоуровневые запросы сетевых протоколов для передачи по сети. Драйверы API выполняют реальную трансляцию с помощью драйверов транспортных протоколов в режиме ядра. Отделение API от нижележащих протоколов придает сетевой архитектуре гибкость, позволяющую каждому API использовать множество различных протоколов. B Windows входят следующие драйверы протоколов: TCP/IP, TCP/IP с IPv6, NWLink и Apple-Talk. Ниже дается краткое описание каждого из этих протоколов.
