82-мм миномет 2Б14-1. Техническое описание и инструкция по эксплуатации

Министерство обороны СССР

Рис. 23. Вьюк плиты:

1 — плечевая подушка 2Б14-1.10.1 Сп; 2 — ремень 2Б14-1.10.2; 3 — подушка 2Б14-1.10.3; 4 — ремень-штрипка 2К-25x800 ГОСТ 18176-79; 5 — завязка 2Б14-1.10.11

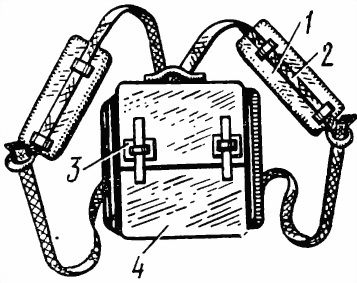

Рис. 24.

Сумка:

1 — плечевая подушка 2Б14.75.3 Сп; 2 — ремень 3Т-35x530 ГОСТ 18176-79; 3 — петля 2Б14.75.5 Сп; 4 — полотно сумки 2Б14.75.3

Рис. 25. Вьюк для переноски лотков:

1 — основной ремень 10.20.000; 2 — плечевые ремни 10.10.000; 3 — рубашка 10.00.001; 4 — ремень 10.40.000

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

1. ОБЩИЕ УКАЗАНИЯ

Продолжительность службы миномета и безотказность действия всех его механизмов зависят от умелого обращения при эксплуатации, от ухода за ним, а также тщательной подготовки к стрельбе и маршу.

Подготовка миномета к стрельбе слагается из осмотра, проверки комплектности, расконсервации, проверки на функционирование. Осмотр миномета производится в целях своевременного выявления и устранения неисправностей, а также предотвращения повреждений и последствий неправильного ухода за материальной частью миномета и обращения с ней.

Во время стрельбы необходимо следить за работой миномета и своевременно устранять все замеченные неисправности.

Прежде чем приступить к работе, расчет обязан изучить настоящие Техническое описание и Инструкцию по эксплуатации и знать устройство миномета, взаимодействие его частей, возможных неисправности, уметь устранять их, а также изучить требования по мерам безопасности.

Ход эксплуатации миномета должен своевременно и четко отражаться в формуляре.

1.1. Правила и особенности работы миномета в различных метеорологических и климатических условиях

Миномет обеспечивает эффективное, надежное и безопасное боевое применение, эксплуатацию и обслуживание в следующих климатических условиях:

— при температуре окружающей среды от –50 до +50 °C;

— при влажности 95±3 % при +25 °C и до 15 % при +50 °C;

— при боевом применении на местности с превышением над уровнем моря до 3000 м;

— при ударном воздействии дождя, песка, снега и пыли при ветре до 20 м/с.

Для

обеспечения работы миномета в северных районах необходимо:

— применять только смазки (ГОИ-54п ГОСТ 3276-74), предусмотренных для этих условий настоящей Инструкцией по эксплуатации;

— своевременно удалять лед и снег с поверхностей миномета;

— не допускать образования влаги и ледяных корок на миномете и боеприпасах;

— тщательно просушивать и протирать изделие МПМ-44М и механизмы миномета при появлении влаги;

— проводить во избежание повреждений прокрутку от руки механизмов наведения.

Для обеспечения нормальной работы миномета в пустынях следует:

— производить дополнительные осмотры миномета после сильных и продолжительных песчаных бурь;

— сокращать сроки работы минометов до очередных номерных технических обслуживаний на 20–30 %;

— проводить техническое обслуживание миномета, связанное с разборкой механизмов, в полевых условиях только в укрытиях или палатках;

— регулярно проверять состояние каналов труб минометов;

— систематически очищать от пыли механизмы, изделие МПМ-44М;

— защищать изделие МПМ-44М от действия высокой температуры.

При эксплуатации миномета в условиях повышенной влажности необходимо:

— принимать меры по предупреждению коррозии поверхностей миномета путем подкраски их, смазыванием неокрашенных мест;

— проверять состояние уплотнений, затяжку резьбовых соединений;

— контролировать в установленные сроки состояние внутренних поверхностей миномета, его узлов, не допуская в них появления и скопления влаги;

— проводить внеочередные выборочные осмотры миномета.

При кратковременных перерывах необходимо:

— на дульную часть трубы надеть чехол;

— снять изделие МПМ-44М и уложить в ящик.

После длительного хранения необходимо произвести:

— расконсервацию миномета, чистку, осмотр, замену смазки новой согласно схеме смазывания, проверку по всем параметрам в соответствии с разд. 7 настоящей Инструкции по эксплуатации.

2. УКАЗАНИЯ ПО МЕРАМ БЕЗОПАСНОСТИ

К работе с минометом допускаются лица, изучившие материальную часть, правила эксплуатации миномета и требования по мерам безопасности, изложенные в настоящей Инструкции по эксплуатации.

При обучении расчета необходимо пользоваться только минами в инертном снаряжении.

При подготовке боеприпасов к стрельбе тщательно удалить смазку и грязь с корпусов мин, обращая внимание на полную сухость трубки и перьев стабилизатора и отсутствие снега и смазки в огнепередаточных отверстиях.

Мины с неплотно завинченными стабилизаторами, с трещинами на корпусе, а также с погнутыми, сломанными перьями стабилизатора к стрельбе нс допускаются.

Если в трубки стабилизаторов вставлены основные заряды, то при осмотре стабилизаторов необходимо обращать внимание на полноту досылки их. При необходимости дослать гильзу с основным зарядом до упора в торец трубки стабилизатора, осторожно нажимая пальцами на края дна гильзы и предохраняя при этом минный взрыватель от соприкосновения с каким либо предметом.
