ОБОРУДОВАНИЕ И СИСТЕМЫ. В кабине пилота расположено приборное оборудование. За бронеспинкой – радиостанция Allocchino Bacchini В. 30 и баллоны со сжатым воздухом пневмосистемы. Для полетов на больших высотах самолет оснащался баллоном с кислородом и кислородной маской. Самолеты, летавшие над морем, имели в хвостовой части фюзеляжа надувную лодку, а в Африке там же располагался контейнер с запасом воды и пищи.

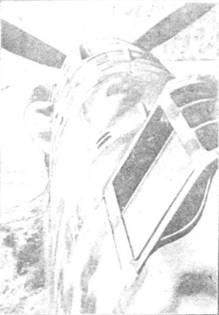

Сопряжение фонаря с фюзеляжем на самолетах МС202/205V

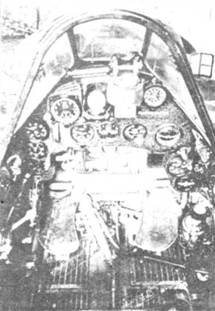

Кабина

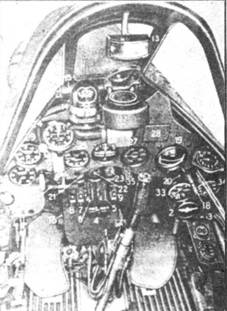

Кабина MC. 205V
Гидросистема служила для уборки и выпуска шасси и закрылков.
Пневмосистема – для торможения колес шасси и запуска двигателя.
ВООРУЖЕНИЕ. На МС. 202 первых Серий монтировались два синхронизированных пулемета Breda SAFAT калибром 12, 7 мм в фюзеляже. Боезапас по 370 патронов на ствол.
Вооружение МС. 202, начиная с VII серии, и MC. 205V I серии включало дополнительно два крыльевых пулемета Breda SAFAT калибром 7, 7 мм с боезапасом по 500 патронов на ствол.
На истребителе MC. 205V III серии вместо крыльевых пулеметов устанавливались две пушки MG-151. Все модификации МС. 202 и MC. 205V оснащались прицелом San Giorgio VI. На поздних сериях МС. 202 устанавливались два крыльевых бомбодержателя под бомбы массой до 160 кг каждая.
Самолеты ВВС Италии в то время отличались большим многообразием камуфляжей. Документов, строго регламентировавших цвета и размеры полей камуфляжа, не существовало. На авиазаводах и в частях руководствовались рекомендациями по окраске, составленными для различных театров военных действий. Размеры пятен камуфляжа главным образом зависели от эстетических воззрений человека, красящего самолет. Ввиду практиковавшегося частого перевода самолетов из одного подразделения в другое случалось, что в одной эскадрилье находились машины с разными типами камуфляжа

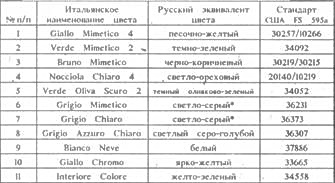

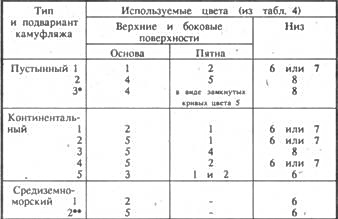

* Цвета незначительно отличались друг от друга. Основных типов камуфляжа было три: пустынный, континентальный и средиземноморский. Они, в свою очередь, имели подварианты. Средиземноморский камуфляж, как правило, не имел пятен, хотя в процессе эксплуатации на верхнюю поверхность могли наноситься пятна цветов 1, 4 и 5.
* Применялся со средины 1942 г.** Применялся с начала 1942 г.

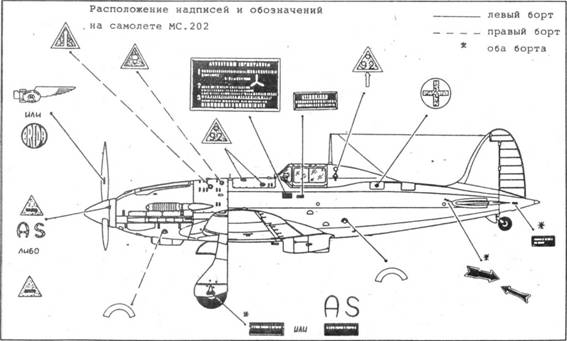

Камуфляжи наносились матовыми либо полуматовыми красками. Цвет верхних поверхностей самолета переходил по передней кромке крыла на нижнюю поверхность (до 10 см от передней кромки). Зачастую низ фюзеляжа окрашивался в цвета верхних поверхностей. Ширина белой (желтой) вертикальной полосы на фюзеляже составляла 6-7% его длины. На фюзеляже перед кабиной пилота наносился голубой круг с изображением дикторского топорика в связке фашин, на руле направления – белый крест, внутри которого помещался герб королевского дома. Крыльевые опознавательные знаки располагались на 70-80% полуразмаха по обе стороны крыла. Диаметр опознавательного знака – 60% местной хорды (без захода на элероны). Опознавательные знаки наносились методом аппликации и затем покрывались лаком. На самолетах, летавших в Африке, законцовки крыла сверху и снизу

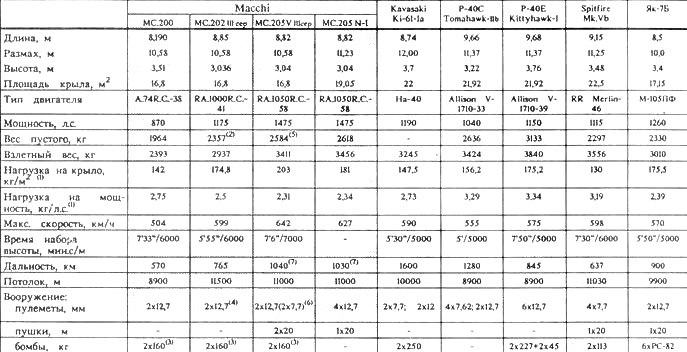

1) На стартовых условиях.
2) 2395 кг у VII серии выпуска и 2437 кг у XII серии.
3) Для модификаций С. В.
4) С VII серии добавлено два крыльевых пулемета калибра 7, '7 мм.
5) 2539 у I серии выпуска.
6) На I серии выпуска вместо пушек – крыльевые пулеметы.
7) С подвесными топливными баками.
Самолеты, летавшие на стороне союзников, несли трехцветные кокарды.
Самолеты MC. 205V, входившие в состав ANR, красились по германскому стандарту RLM – вся машина была серо-голубой (Hellgrau 76), а по верху наносились пятна средне-серого цвета (Mittelgrau 83). Опознавательные знаки ANR состояли из трехцветных флагов на фюзеляже и киле и черных крыльевых знаков квадратной формы с двумя фашинами внутри.
После войны все сохранившиеся самолеты были перекрашены под цвет дюраля с черной антибликовой полосой перед фонарем.
Список литературы
1. Gentelli R. Gorena L Macchi C. 202 in action, Squadron/Signal publication, Aircraft N941, Carrolton, 1980.
2. Leproni E. Macchi C. 202/205, AISA, Milano.
3. Muslakowski P. Samolot mysliwski Macchi MC. 200 Saetta, MON, TBitl №126, Warszawa, 1988.
4. Flieger-Revue №1/1974.
5. Letectvi a kosmo- nautica №20/1979.
6. Skrzydlata Polska №32/1989.
7. Aero technica lotnicza №2/1991.
8. Aviation Magazine International №691/1976.
