В 16 лет A. M. Люлька поехал в Белую Церковь учиться в профтехучилище при машиностроительном техникуме – так во многом был предопределен выбор жизненного пути. Для того, чтобы учиться и жить, приходилось по вечерам подрабатывать кузнецом и слесарем. Первая неудача с поступлением в Киевский политехнический институт не обескуражила юношу, он упорно продолжал готовиться. На следующий год из 150 абитуриентов на механический факультет поступили лишь 20, и среди них – Архип Люлька. После окончания КПИ в 1931 г. молодого инженера направляют в аспирантуру при Научно-исследовательском институте промышленной энергетики в Харькове. Затем он работает инженером-исследователем на Харьковском турбинном заводе и на кафедре авиационных двигателей Харьковского авиационного института. В то время в институте шли работы по проектированию паротурбинной силовой установки для
Познакомившись с работами французского ученого Мориса Руа и советского профессора Б. С. Стечкина, A. M. Люлька окончательно утвердился в мысли, что основой силовой установки перспективных самолетов станут газотурбинные двигатели. Он добился закрытия темы по паротурбинной СУ и с группой энтузиастов приступил к теоретическим исследованиям и конструктивным проработкам турбореактивного двигателя (ТРД). В кругу авиационных специалистов эти работы были встречены с недоверием. Указывалось на трудности научно-технического и производственного характера. Кроме того, считалось, что применение такого двигателя не оправдает себя из-за больших расходов топлива на малых и средних скоростях полета.
В чем же состоит принцип работы турбореактивного двигателя? В своей последней прижизненной статье(8*) A. M. Люлька писал: "В ТРД воздух из атмосферы поступает в компрессор. Затем в камере сгорания, где сжигается химическое топливо, сжатый воздух смешивается с продуктами сгорания и подогревается до высокой температуры. Полученный газ направляется в турбину, мощность которой используется для вращения компрессора. Но газ, отработавший в турбине, обладает еще значительной энергией. Далее газ поступает в сопло, где он, расширяясь, разгоняется до большой скорости, значительно превышающей скорость полета, за счет чего и создается необходимая тяга". Кажется, все очевидно и просто, но в 1937 году, чтобы доказать техническую возможность реализации такого двигателя, приходилось преодолевать многие трудности.
Совершенно независимо над созданием ГТД работали: Ф. Уиттл в Англии, А. Грифитс и Г. Огайн – в Германии. Разработкой газовой турбины для авиации серьезно занимались в МВТУ имени Н. Э. Баумана под руководством профессора В. В. Уварова. Однако задача увеличения скорости полета решалась не кардинально, так как движителем в разрабатываемой силовой установке оставался воздушный винт, к. п. д. которого с ростом скорости полета резко уменьшается. Кроме того, как доказал A. M. Люлька, работающая на винт газовая турбина эффективна лишь при высокой температуре газа, а в то время еще не было создано необходимых жаропрочных сплавов.
В 1938 г. группой A. M. Люльки разработан проект "Ракетного турбореактивного двигателя РТД-1", рассчитанного на скорости полета до 900 км/ч. Предусматривалось, что он будет иметь двухступенчатый центробежный компрессор, камеру сгорания, одноступенчатую турбину и сопло. Выбор центробежного компрессора обуславливался широким применением таких компрессоров в системах турбонаддува высотных поршневых двигателей, достаточно развитой их теорией, опытом проектирования, производства и доводки. Проект получил положительное заключение экспертизы и был рекомендован к дальнейшей разработке. Тем не менее, работы над РТД-1 в ХАИ не были поддержаны, и Архип Михайлович добился своего перевода в специальное конструкторское бюро, созданное по решению правительства. СКБ-1 располагалось в Ленинграде на Кировском заводе и по тем временам имело хорошую экспериментальную и производственную базу. Здесь удалось в короткое время разработать проект нового двигателя РД-1, рассчитанного на тягу 530 кгс, и подготовить рабочие чертежи всех узлов и деталей. Отличительной особенностью этого проекта являлось применение осевого компрессора, что позволило существенно сократить диаметр двигателя, увеличив таким образом лобовую тягу, и облегчить компоновку двигателя на самолете.
8* Журнал "Наука и жизнь", №10, 1984 г.
Схема ТРДД (из авторского

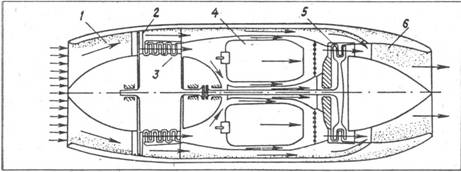

Схема первого турбореактивного двигателя РТД, разработанная инженером А. М. Люлькой в 1937 г.

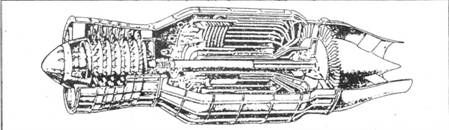

Накануне войны турбореактивный двигатель РД-1 был готов на 70%

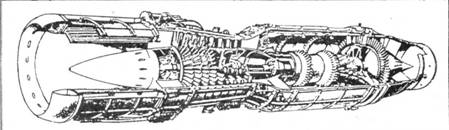

Первый отечественный турбореактивный двигатель ТР-1
Принимая критику по поводу недостаточной экономичности разрабатываемого ТРД, A. M. Люлька предложил схему и развил теорию двухконтурного турбореактивного двигателя (ТРДД). Такой двигатель отличался от одноконтурного применением низконапорного вентилятора, установленного за входным диффузором, и разделением потока воздуха за вентилятором на два, из которых один проходит через компрессор высокого давления, камеру сгорания и турбину, образующие внутренний контур, а другой – по наружному контуру, смешиваясь затем с продуктами сгорания внутреннего контура. Вследствие подачи сравнительно холодного воздуха наружного контура температура газа перед соплом падает и скорость реактивной струи уменьшается. Сближение скорости струи со скоростью полета повышает к.п.д. двигателя, что в совокупности с увеличением расхода воздуха через тракт двигателя улучшает экономичность. Наряду с работой над двухконтурной схемой двигателя конструктор в 1939-1941 гг. разрабатывал и другие типы воздушно-реактивных двигателей, в том числе и ТРД с форсажной камерой сгорания.
В мае 1941 г. до 70% деталей двигателя РД-1 были готовы и испытаны, однако начало войны прервало работы над ним. По решению правительства они возобновились осенью 1942 г. Архип Михайлович на военно-транспортном самолете был доставлен в блокадный Ленинград, откуда вывез спрятанные на территории завода детали, чертежи и результаты испытаний. Двигатель планировалось установить на самолете конструктора М. И. Гудкова. В качестве прототипа служил ЛаГГ-3. Михаил Иванович Гудков вспоминал: "Мы долго думали с Архипом Михайловичем, как лучше перекомпоновать РД-1 для установки его на истребитель- Ведь это была первая попытка (в СССР – B. C. ) установить на самолет турбореактивный двигатель. За несколько недель проект закончили и получили положительное решение ЦАГИ. А дальше дело не пошло: новая техника выглядела слишком необычно, в ней сомневались".
А за границей работы над созданием самолетов с ТРД находились уже на этапе внедрения в серийное производство. В Германии испытывались самолеты Не-162 с BMW-003 и Ме-262 с Jumo-004, а в. Англии – "Метеор" с Dervent V. Лишь в 1943-44 гг., когда произошли первые воздушные бои с участием немецких реактивных истребителей и было продемонстрировано их явное преимущество, в СССР стали форсировать работы над ТРД и реактивными самолетами. В это время A. M. Люлька возглавил отдел в Центральном институте авиационного моторостроения (ЦИАМ), а затем перевелся в специализированный научно-исследовательский институт.
Здесь под его руководством был разработан технический проект ТРД С-18 тягой 1250 кгс с восьмиступенчатым осевым компрессором. В начале 1945 г. изготовили пять экземпляров двигателя и приступили к испытаниям. Начался длительный и непростой этап доводки. Тогда впервые встретились с грозным, ранее неизвестным явлением – помпажем. При выводе первого экземпляра двигателя на режим повышенной тяги возникла неустойчивость работы, сопровождавшаяся резким неуправляемым ростом температуры газа и выбросом его через компрессор. В считанные секунды двигатель превратился в груду искореженного металла. Надо сказать, что Архип Михайлович считал своим долгом лично присутствовать на испытаниях. Однажды один из проверяемых на стенде двигателей буквально взорвался во время работы. Вылетевший со скоростью снаряда диск турбины чуть было не убил конструктора. К счастью, все обошлось.
