Часть III
Ремонт компьютера
Глава 17
Средства BIOS для выявления неисправностей
• 17.1. Звуковые и текстовые сигналы BIOS
• 17.2. Если BIOS POST молчит
Поскольку компьютер – очень сложное с точки зрения электроники устройство, нужно иметь мощное средство, которое позволяет отслеживать состояние его компонентов. Таковым является подпрограмма POST (PowerJOn Self Testing), которая входит в состав BIOS.
17.1. Звуковые и текстовые сигналы BIOS
Каждое включение компьютера приводит к выполнению одной из подпрограмм BIOS – POST, которая диагностирует
• Сообщения на мониторе. Это наиболее информативный и наглядный способ, поскольку позволяет увидеть и прочесть сообщение об ошибке. Кроме того, дополнительно могут выводиться некоторые коды ошибок, о которых в документации к материнской плате можно найти расшифровку, что позволит быстрее обнаружить причину неисправности компьютера.
• Звуковые сигналы. Дополнительный способ вывода сообщения об ошибке. Как говорится, если нельзя увидеть, то можно услышать. На практике именно этот способ наиболее часто применяется для поиска возникшей неисправности, что сводится к расшифровке звуковых сигналов с помощью соответствующих таблиц.
• Выдача специализированных кодов. Этот способ расшифровки ошибок, как правило, используют специалисты из сервисных центров и мастерских, поскольку для этого необходимо обладать соответствующим оборудованием – POST-картой.
Если диагностика завершилась успешно, вы услышите один короткий звуковой сигнал, после чего BIOS попытается загрузить операционную систему с указанного вами загрузочного устройства. Если же POST обнаружила ошибки, то она всеми доступными средствами сообщит вам об этом и будет ждать устранения неисправности, если, конечно, она критична.
На сегодняшний день существует достаточно много разных BIOS, однако для персональных компьютеров наибольшее распространение получили AwardBIOS, AMIBIOS и PhoenixBIOS. Ниже дана расшифровка звуковых и текстовых сообщений от этих BIOS и рекомендации по устранению выявленной неисправности.
AwardBIOS – BIOS, которая имела очень широкое распространение до 2000 года. Она обладает большим количеством функциональных настроек, установка которых благоприятно сказывается на работе компьютера. На сегодняшний день AwardBIOS встречается только в старых компьютерах, поскольку ее заменила PhoenixBIOS (произошло поглощение компании).

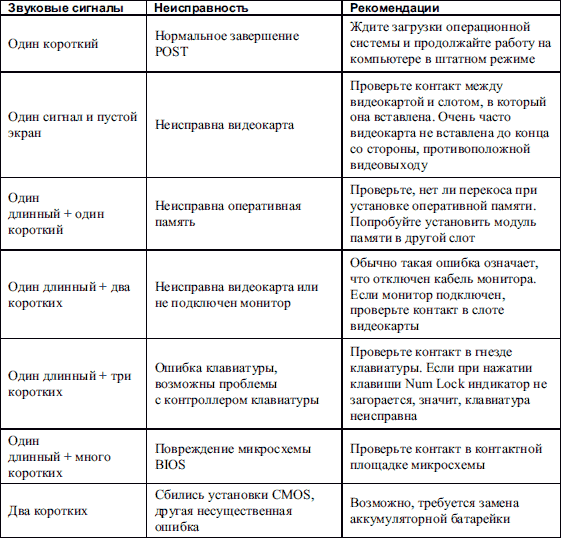

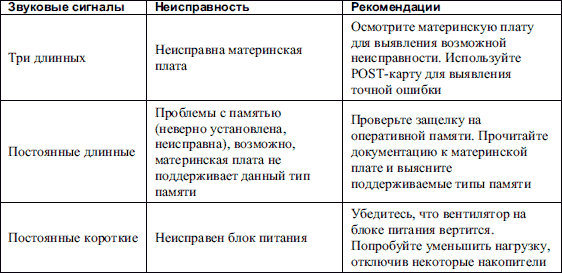

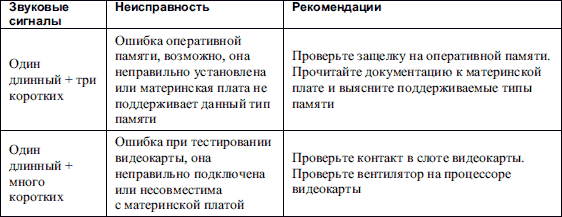

Комбинации звуковых сигналов AwardBIOS приведены в табл. 17.1.

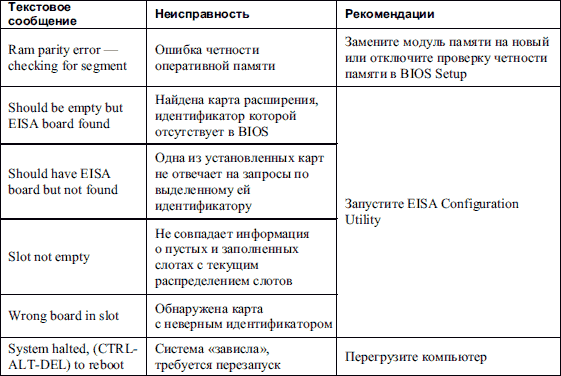

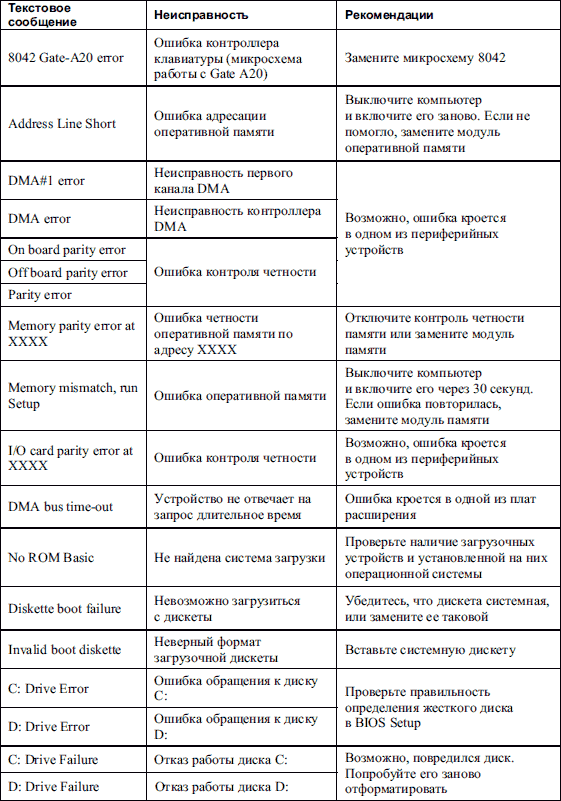

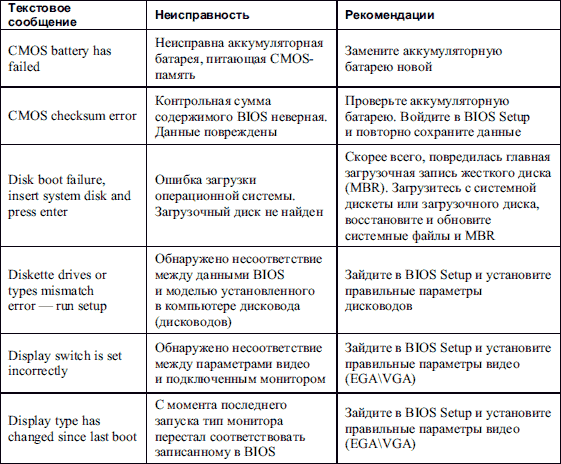

Расшифровка текстовых сигналов AwardBIOS приведена в табл. 17.2.
AMIBIOS – также довольно распространенная BIOS. Она обладает большим количеством настроек, позволяющих пользователю вносить необходимые изменения в работу устройств компьютера.

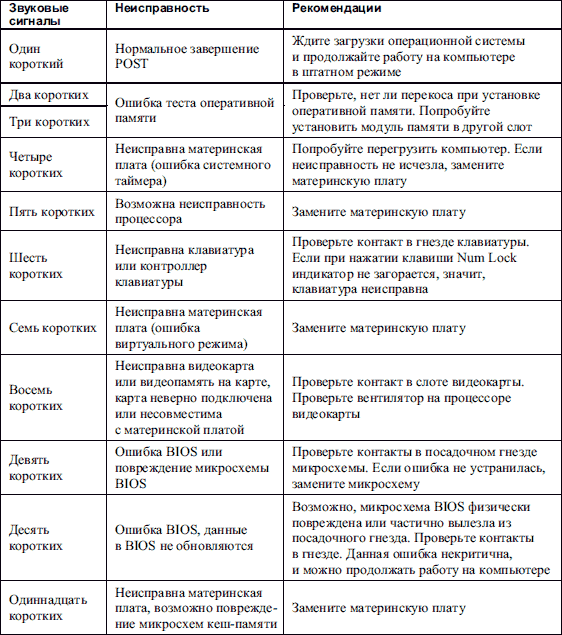

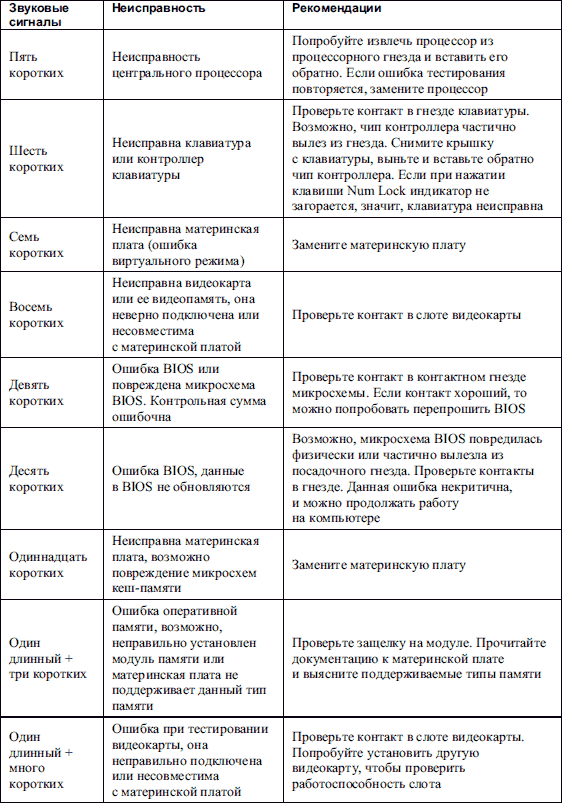

Комбинации звуковых сигналов AMIBIOS

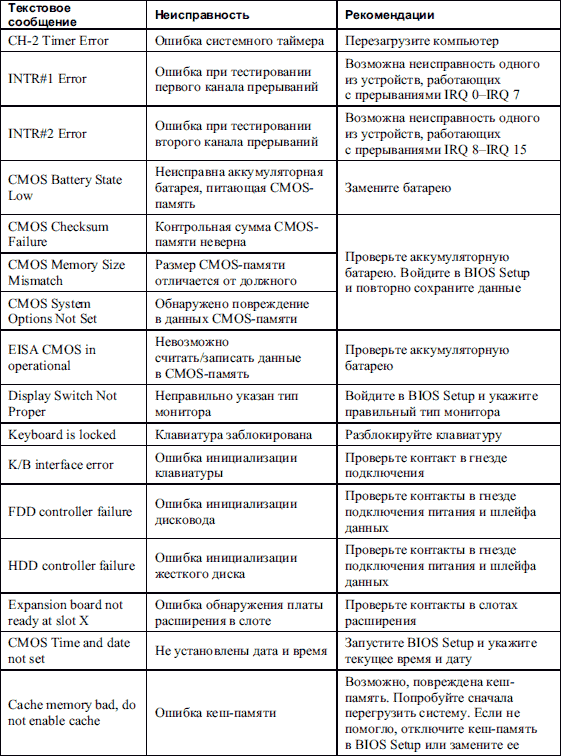

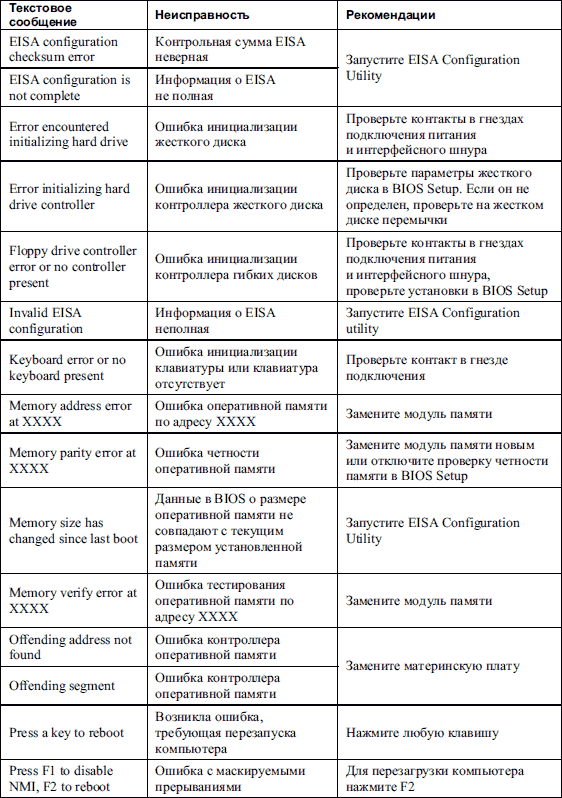

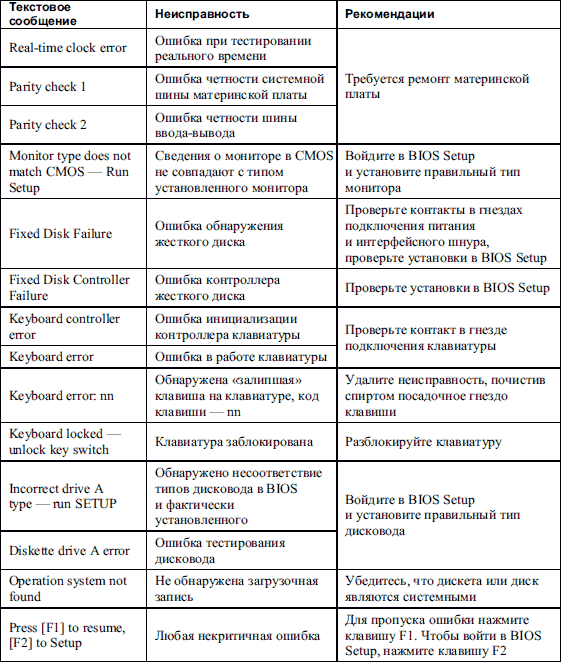

Расшифровка текстовых сигналов AMIBIOS приведена в табл. 17.4.
PhoenixBIOS, как преемник AwardBIOS, имеет большое распространение и популярность благодаря своему удобному интерфейсу и функциональным способностям.

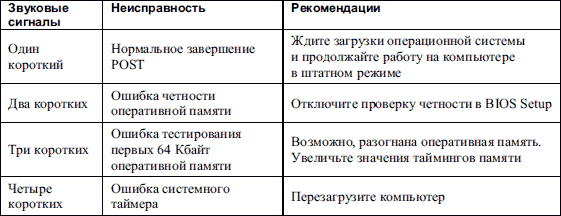

Комбинации звуковых сигналов PhoenixBIOS приведены в табл. 17.5.

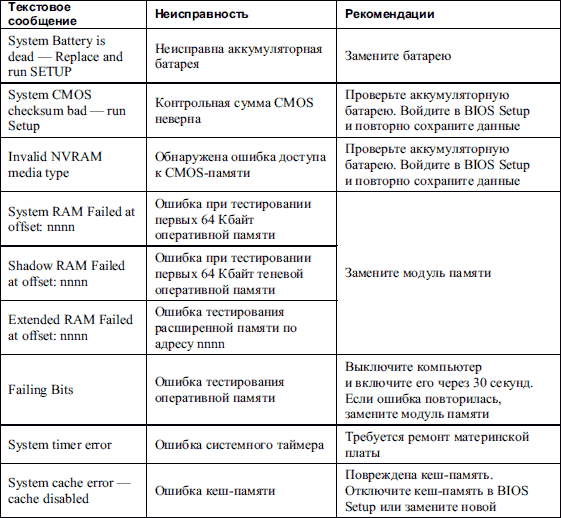

Расшифровка текстовых сигналов PhoenixBIOS приведена в табл. 17.6.
17.2. Если BIOS POST молчит
Может случиться так, что, включив компьютер, вы не только не увидите ничего на экране, но и не услышите никаких звуков. Это может означать, что либо системный динамик не подключен (или неисправен), либо неисправна материнская плата. В первом случае проверить действительность достаточно просто, 200 второй случай – самый печальный и требует замены материнской платы, а возможно, и других компонентов, которые на ней находились, – оперативной памяти, процессора и т. д.
Возможно, неисправность не такая уж и серьезная. Например, видеокарта немного вышла из слота, а системный динамик не может об этом сообщить, потому что его забыли подключить. Чтобы это сделать, на материнской плате есть специальный контакт, который находится среди других важных контактов: RESET, HDD-LED, POWER и т. д. Они могут быть в любом месте платы, но главное, что эти контакты расположены вместе, поэтому найти их несложно. Вкрайнем случае, если вы не можете обнаружить описанный набор контактов, можно поднять документацию, которая должна поставляться в комплекте с платой. Если и в ней нет нужной информации, то попытайтесь найти описание данной платы на сайте производителя или с помощью поисковых систем.
В большинстве случаев эти контакты обнаружить нетрудно. Как правило, они представляют собой блок, состоящий из двух рядов по 8–10 контактов каждый (на некоторых моделях материнских плат может быть один ряд, соответственно, в два раза более длинный).
В любом случае все контакты подписаны, то есть сбоку или напротив указано их назначение, например SPEAKER или SPK, RESET, HDD-LED и т. п. (рис. 17.1). Кроме того, надписи есть и на группе разъемов, обычно идущих связкой от органов управления на передней панели корпуса. Естественно, должен соблюдаться порядок подключения, иначе не будет работать соответствующая функция или орган управления. В нашем случае – динамик.
