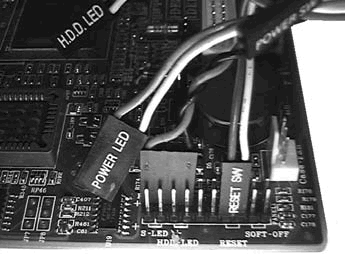

Рис. 17.1. Расположение контактной группы
Пластиковый разъем для подключения динамика, как правило, имеет ширину, равную четырем контактам, хотя фактически используются только два. В принципе, полярность подключения динамика особого значения не имеет, но для других контактов лучше все делать правильно. Подключить контакт нужно таким образом, чтобы он полностью накрыл контактную
Раз вы уже добрались до контактов, то не будет лишним проверить, все ли разъемы подключены, а также убедиться в надежности их закрепления. Ведь если к разъему, предназначенному для включения компьютера, не подсоединен соответствующий контакт, то вы не сможете определить неисправность. Не так ли?
У каждого разъема по два провода, один из которых красного цвета – это провод «+». Если внимательно присмотреться, то одна сторона контактной группы помечена таким же плюсом. На рис. 17.1 знак «+» стоит слева от нее, то есть все разъемы должны быть повернуты красным проводом влево. Конечно, для разъемов SPEAKER и RESET это не имеет значения, но, например, для HDD-LED это важно. Если вы подключите его неправильно, то индикатор обращения к диску будет постоянно гореть и затухать лишь тогда, когда идет работа с диском, а должно быть наоборот. Вданной ситуации поверните соответствующий разъем другой стороной.
Если системный динамик компьютера подсоединен, но не издает никаких звуков при включении компьютера, то все еще есть надежда, что неисправность кроется именно в нем, а не в материнской плате.
Случается, что в динамике перегорает или выходит из строя обмотка. Чтобы проверить работоспособность динамика, достаточно кратковременно подключить его к батарейке, например, формата AAA. Если при этом слышен щелчок, значит, динамик исправен и нужно искать причину в материнской плате.
Определить неисправность материнской платы, не имея для этого специального тестирующего оборудования, очень сложно. Однако иногда с помощью внешнего осмотра можно обнаружить причину неисправности. Это может быть пробитая микросхема, сгоревший транзистор стабилизатора, обгоревшая часть электронных дорожек и т. д. Если вы увидели что-либо из перечисленного или из той же серии «кошмаров», это означает одно – не избежать крупного ремонта материнской платы, который в домашних условиях практически неосуществим.
Если же внешний осмотр ничего не дал, то, чтобы вернуть компьютер к жизни, можно попробовать очистить CMOS-память BIOS, поскольку часто причина кроется именно в ней, а если точнее – в попытке экстремального разгона процессора или памяти. О том, как можно очистить CMOS-память, читайте далее.
Если подпрограмма POST не подает звуковыхсигналов, экран монитора остается черным, а внешний осмотр не дал никаких результатов, то единственный выход – попытаться сбросить параметры BIOS. Существует два способа сделать это.
• Нужно вытащить аккумуляторную батарею, которая питает CMOS-память.

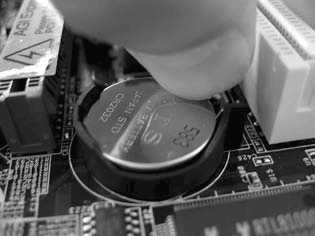

Рис. 17.2. Нажимаем на защелку, удерживающую батарейку в гнезде
После этого достаньте ее (рис. 17.3). Обычно одной-двух секунд вполне достаточно, чтобы параметры CMOS-памяти очистились. После этого батарею можно поставить на место.

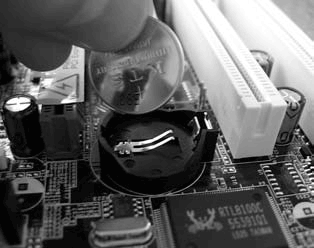

Рис. 17.3. Достаем батарейку на несколько секунд
• Найти на материнской плате специальную перемычку, перевод которой в положение Enable или ON сбрасывает установки CMOS-памяти. Для этого понадобится поднять документацию к материнской плате.
Любой из этих способов приводит к обнулению заданных пользователем установок в BIOS и загрузке в нее конфигурации по умолчанию.
Если нет серьезной аппаратной поломки, то сброс параметров «заводит» компьютер. Если же вам не повезло, то нужно задуматься о том, чтобы отнести системный блок в ремонт.
Глава 18
Ремонт блока питания
• 18.1. Необходимые сведения
• 18.2. Возможные неисправности
Блок питания – устройство, от которого зависит работоспособность всех компонентов компьютера, поэтому появление неисправности в блоке питания сразу же сказывается на работе всей системы. Это может выглядеть следующим образом.
• Внезапные «зависания» компьютера во время обычной работы.
• Внезапные перезагрузки компьютера во время обычной работы.
• Ошибки оперативной памяти как при начальном тестировании, так и при работе в операционной системе.
• Перебои в работе устройств хранения данных и внешней периферии.
• Повышение температуры в блоке питания и корпусе компьютера.
Если компьютер вообще перестал включаться и появился характерный запах, то вы не сумели вовремя предупредить выход из строя блока питания, а это чревато последствиями в виде вышедших из строя компонентов компьютера – материнской платы, процессора, оперативной памяти и т. п.
Ремонт блока питания в домашних условиях – достаточно сложное занятие, особенно для людей, далеких от электроники. Однако даже они могут произвести внешний осмотр компонентов блока питания и попытаться его отремонтировать.
18.1. Необходимые сведения
Блок питания, как и любое другое более или менее сложное устройство, имеет блочную структуру. Зная ее особенности и функции, можно определить, в каком из блоков может находиться неисправность. Логически блок питания можно разделить на несколько модулей, каждый из которых имеет свои функции (рис. 18.1).
