6. Щелкните на кнопке OK и с помощью команды Window -> Toolbars (Окно -> Панели инструментов) отобразите на экране выполненную панель (рис. 2.6).
Рис. 2.6. Созданная панель инструментов
7. Щелкните на кнопке Toolbars (Панель инструментов) созданной панели, чтобы открыть окно настройки панелей инструментов.
8. В раскрывающемся списке панелей инструментов в правой части окна выберите собственную панель. Щелкните на кнопке Toolbar Options (Параметры
Теперь вы умеете создавать и изменять панели инструментов и по мере получения опыта (когда определите собственные предпочтения) сможете помещать на созданные панели часто используемые команды, чтобы сделать работу более удобной.
Палитры
Как и панели, палитры предназначены для размещения элементов управления. Основное различие в том, что палитры содержат разнообразные инструменты и, соответственно, имеют более гибкие возможности управления ими и собственным внешним видом.
Не каждую палитру можно привязать к границам окна, некоторые из них привязываются только к горизонтальным, другие – только к вертикальным границам. У определенных палитр есть фиксированное место привязки к границам окна, некоторые можно привязывать каскадно, то есть к другим палитрам. Иногда палитры, привязываясь к границам окна, принимают форму панелей инструментов.
Если палитра имеет свойство фиксированной привязки, но в настоящий момент имеет вид окна, расположенного в произвольном месте экрана, то двойной щелчок кнопкой мыши на заголовке палитры отправит ее к месту привязки.
Чтобы отобразить/скрыть палитру, щелкните кнопкой мыши на ее названии в меню, которое можно вызвать, выполнив команду Window -> Palettes (Окно -> Палитры).
Рассмотрим основной инструментарий и некоторые свойства стандартных палитр.

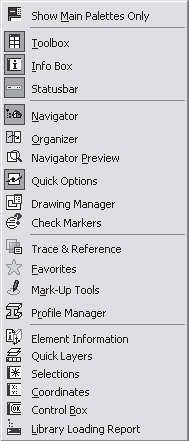

Меню разбито на 5 областей, в которых сгруппированы команды активизации палитр (рис. 2.7).
Рис. 2.7. Список палитр
В первой области находится команда Show Main Palettes Only (Показать только основные палитры). Если щелкнуть на ней кнопкой мыши, отобразятся палитры Toolbox (Инструменты), Info Box (Информационная палитра), Quick Options (Быстрый доступ) и Navigator (Навигатор), которые содержат основные инструменты ArchiCAD и отображены по умолчанию. Остальные палитры будут убраны с экрана.
Во второй области находятся команды активизации палитр, содержащих инструменты создания объектов виртуальной модели и настройки их параметров. К этим палитрам относятся следующие.
• Toolbox (Инструменты) – ключевая палитра, содержащая инструменты для выбора элементов, создания графических, текстовых объектов и документации проекта.
Двойной щелчок кнопкой мыши на значке инструмента палитры открывает диалоговое окно настройки его параметров по умолчанию. Палитра имеет стандартную привязку к левой границе окна ArchiCAD (см. рис. 1.23).
• Info Box (Информационная палитра) – разновидность диалогового окна, включает элементы управления, позволяющие настроить параметры по умолчанию для активного инструмента или свойств выделенного объекта. Если выделено несколько объектов, отображаются
В разделе Info Box (Информационная палитра) диалогового окна Work Environment (Рабочая среда) можно определить состав и порядок размещения элементов управления на палитре. Щелчок кнопкой мыши на значке с изображением глаза определяет видимость элемента. Чтобы определить порядок следования элементов, необходимо перетаскивать их, нажимая кнопки с изображением стрелки, направленной вверх или вниз (рис. 2.8). С помощью кнопки Panel Preview (Просмотр палитры) можно увидеть изображение выбранного элемента.
Рис. 2.8. Настройка вида информационной палитры
• Statusbar (Строка состояния) – строка состояния, также имеющая стандартную привязку (см. рис. 1.23). Команда Statusbar (Строка состояния) есть и в списке панелей инструментов, и в списке палитр, что косвенно подтверждает отсутствие принципиальной разницы между этими элементами интерфейса.
В третьей области меню расположены команды активизации палитр, содержащих инструменты для работы со структурой разрабатываемого проекта и объектами его оформления.
• Navigator (Навигатор) – представляет проект в виде древовидной структуры. Используя ее, пользователь может отображать структуру проекта различными способами и осуществлять работу с его объектами, строя плоские и объемные виды, создавая чертежи, подготавливая проектную документацию и данные для ее публикации.
Существует четыре способа отображения структуры проекта:
· Project Map (Карта проекта) – отображает компоненты проекта виртуального здания;
· View Map (Карта видов) – включает стандартные и созданные пользователем виды;
· Layout Book (Книга чертежей) – позволяет создавать и отображать чертежную документацию проекта;
· Publisher Sets (Наборы публикации) – определяет состав и организацию набора изображений для публикации проекта (получения твердой копии, электронной версии, обмена с помощью электронных коммуникаций).
Палитра Navigator (Навигатор) имеет стандартную привязку к правой границе окна ArchiCAD (см. рис. 1.23).
• Organizer (Органайзер) – аналогична палитре Navigator (Навигатор), но имеет две панели (рис. 2.9), с помощью которых можно копировать или перемещать элементы проекта между разными картами.
Рис. 2.9. Палитра Organizer (Органайзер)
• Navigator Preview (Навигатор предварительного просмотра) – используется для предварительного просмотра содержимого активного окна проекта, элемента, выбранного на карте проекта или карте видов палитры Navigator (Навигатор), а также для обновления изображения текущего окна с помощью инструментов масштабирования. Имеет стандартную привязку.
• Quick Options (Быстрая настройка) – предназначена для отображения и изменения текущих параметров активного окна: комбинации слоев, масштаба и комбинации видов. Имеет стандартную привязку (см. рис. 1.23).
