Изображения являются произвольными графическими объектами, но ArchiCAD позволяет вставлять в проект и чертежи, то есть графические объекты, созданные с помощью точных построений. Для выполнения этой операции предназначен инструмент, который вызывается щелчком на кнопке Drawing (Чертеж)
расположенной в разделе Document (Документ) палитры ToolBox (Палитра инструментов). При этом на информационной палитре появляются параметры данного инструмента (рис. 12.9).
Рис. 12.9.
Окно параметров вставки чертежа вызывается щелчком на кнопке Settings Dialog (Окно настроек)
Большинство параметров вставки будет недоступно до тех пор, пока чертеж не вставлен. Следовательно, сначала необходимо щелчком кнопки мыши определить место вставки, после чего появится окно, в котором нужно выбрать файл, содержащий вставляемый чертеж. К списку уже рассмотренных поддерживаемых растровых форматов добавляются векторные: EMF, WMF, PLT, DGN, PDF. Кроме того, очень важным фактом является поддержка форматов самой распространенной САПР – AutoCAD (DWG, DXF, DWF), на которой, в силу исторически сложившихся причин, создано подавляющее большинство российских проектов. Это дает возможность, во-первых, использовать в проекте уже разработанные в AutoCAD чертежи. Во-вторых, позволяет продолжать разработку определенных частей проекта, например деталировку, схемы и т. д., на той платформе, к которой привыкли разработчики, но использовать эти разработки как часть проекта ArchiCAD.
После вставки и выделения выбранного чертежа его параметры станут доступны в окне настройки вставки (рис. 12.10).
Рис. 12.10. Окно настройки вставки чертежа
Настройки сгруппированы в четырех областях. В области Identification (Идентификация) расположены следующие элементы управления.
• Раскрывающийся список Drawing ID (Идентификатор чертежа). Предназначен для присвоения вставляемому чертежу идентификатора. Имеет следующие варианты:
· By Layout (По чертежу) – идентификатор вставляемого чертежа будет совпадать с идентификатором чертежа, на который он помещен;
· By View (По виду) – идентификатор вставляемого чертежа будет эквивалентен идентификатору вида, откуда он был взят. Элемент неприменим для внешних чертежей;
· Custom (Произвольный) – при выборе этого элемента становится доступным текстовое поле, расположенное справа от списка. В это поле вводится произвольный идентификатор.
• Флажок Include Drawing in ID sequence (Включить идентификатор чертежа в иерархический список). При установке данного флажка идентификатор вставляемого чертежа будет включен в иерархическую последовательность идентификаторов чертежей, формируемую ArchiCAD, даже в том случае, если введен произвольный идентификатор.
• Раскрывающийся список Drawing Name (Наименование чертежа). Предназначен для присвоения вставляемому чертежу наименования. Если вставляемый чертеж является внутренним видом проекта, доступны следующие варианты:
· By View: Name Only (По виду: только наименование) – вставляемый чертеж получает название от вида-источника;
· By View: ID + Name (По виду: идентификатор
· Custom (Произвольное) – при выборе этого варианта становится доступным поле, расположенное справа от списка. В это поле можно ввести произвольное название вставляемого чертежа.
Если вставляемый чертеж является внешним, то вместо первых двух элементов в списке присутствует элемент By Source File (По файлу-источнику). В этом случае наименованием вставляемого чертежа становится имя его файла.
• Поле Source File (Источник). Отображает имя источника, откуда берется вставляемый чертеж. Если источник внешний, то в поле задается местонахождение файла-источника с указанием пути. Путь может быть отображен в двух вариантах, для выбора которых предназначена кнопка
· Relative Path (Относительный путь) – показывается только имя файла-источника;
· Absolute Pat h (Полный путь) – отображается полный системный путь к файлу от логического имени устройства.
Если источник вставляемого чертежа внутренний, то есть является видом того же проекта, то в поле Source File (Источник) присутствует слово Internal (Внутренний). В поле ArchiCAD View (Вид ArchiCAD), расположенном ниже поля Source File (Источник), отображается имя вставляемого чертежа с путем, соответствующим внутренней иерархии проекта.
Совет
Внутренние виды ArchiCAD можно вставлять только в чертежи документации, создание которых будет рассмотрено в следующей главе. На планы этажей, разрезы и т. д. можно помещать только чертежи, содержащиеся во внешних файлах. Поэтому, если возникла необходимость поместить внутренний вид как вставляемый чертеж на план этажа или разрез, предварительно сохраните этот вид как файл в одном из поддерживаемых ArchiCAD форматов с помощью команды File -> Save as (Файл -> Сохранить как), а затем вставьте как внешний чертеж.
• Переключатель Update Type (Метод обновления). Предназначен для выбора метода обновления вставленного чертежа при открытии вида, на который он был помещен. Имеет два положения:
· Auto (Автоматически) – ArchiCAD проверяет, изменился ли источник вставленного чертежа, и при положительном результате изменяет вставленный чертеж в соответствии с изменением источника;
· Manual (Вручную) – обновление производит пользователь с помощью инструмента Drawing Manager (Управление чертежами), окно которого (рис. 12.11) вызывается командой меню Window -> Palettes -> Drawing Manager (Окно -> Палитры -> Управление чертежами).

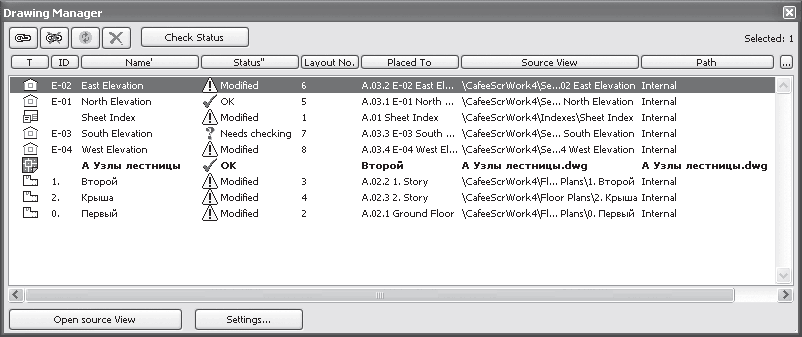

Рис. 12.11. Окно управления чертежами
Примечание
Окно Drawing Manager (Управление чертежами) можно также вызвать с помощью команды меню File -> External Content -> Drawing Manager (Файл -> Внешнее содержание -> Управление чертежами) или щелкнув на кнопке Project Сhooser (Выбор проекта)
палитры Navigator (Навигатор) или Organizer (Органайзер) и выбрав в появившемся меню команду Show Drawing Manager (Окно управления чертежами).
