Основное содержимое окна Drawing Manager (Управление чертежами) – список всех видов и чертежей проекта. Состав, ширина, видимость и порядок следования пунктов списка определяется в окне, вызываемом щелчком на кнопке Customize List Columns (Настроить пункты списка)
В поле Status (Состояние) отображается текущее состояние чертежа. Если его состояние не помечено значком OK, например имеет статус Modified (Изменен)
можно обновить состояние чертежа.
• Флажок Store Drawing in the Project file (Сохранить чертеж в файле проекта). Доступен при установке переключателя Update Type (Метод обновления) в положение Auto (Автоматически). При установке данного флажка вставляемый файл помещается в проект чертежа, при снятом флажке в проекте сохраняется только ссылка на вставленный файл.
В области Properties (Свойства) (рис. 12.12) расположены следующие элементы управления.

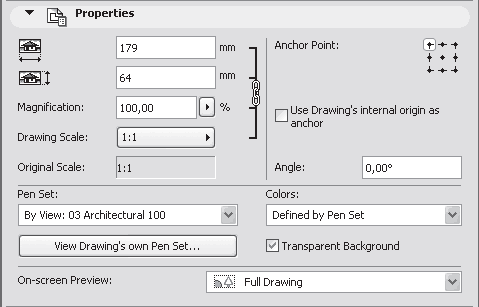

< image l:href="#"/>Рис. 12.12. Элементы управления области Properties (Свойства)
• Поля Dimension 1 (Размерность 1), Dimension 2 (Размерность 2) и Magnfication (Увеличение). Вводя значения в эти поля, можно менять размер или масштаб вставляемого чертежа. Поля связаны между собой, так что изменить размер чертежа можно только пропорционально. Для внутренних чертежей доступна расположенная справа от поля Magnfication (Увеличение) кнопка
с помощью которой можно выбрать дополнительные способы масштабирования: Fit to Layout (По формату листа) и Fit to Grid Cell (По ячейке сетки).
• Кнопка Drawing Scale (Масштаб чертежа). Щелкнув на этой кнопке, можно выбрать масштаб вставляемого чертежа из списка стандартных значений масштаба или задать свой собственный масштаб.
• Элемент управления Anchor Point (Точка привязки) и Angle (Угол поворота) аналогичны описанным выше.
• Флажок Use Drawing's internal origin as anchor (Использовать для привязки собственную систему координат вставляемого чертежа). Применение флажка понятно из его названия.
• Раскрывающийся список Pen Set (Набор перьев). Позволяет выбрать необходимый набор для отображения вставляемого чертежа. Кнопка View Drawing's Own Pen Set (Собственный набор перьев чертежа) дает возможность просмотреть установленный для чертежа набор перьев.
• Раскрывающийся список Colors (Цвета). Позволяет выбрать из списка цветовую палитру для представления чертежа. Имеется три элемента выбора: Original Colors (Исходные цвета), Grayscale (Шкала серого) и Black and White (Черно-белый).
• Флажок Transparent Background (Прозрачный фон). При установке данного флажка чертеж вставляется с прозрачным фоном.
• Раскрывающийся список On-screen Preview (Режим предпросмотра). Имеет два значения: Full Drawing (Показывать полностью) и Frame Only (Показывать рамку). При выборе последнего на чертеже будут отображаться только границы вставленных видов с пересекающимися диагоналями. Это резко сокращает время на отрисовку сложных чертежей, состоящих из множества видов.
В
• Переключатель Frame's behavior (Состояние рамки). Задает состояние рамки, отрисовываемой вокруг вставленного чертежа. Форма и размер этой рамки можно изменить с помощью инструментов палитры редактирования, доступных при выделении вставленного чертежа. Переключатель имеет два положения:
· Manually resized frame (Размер изменен вручную) – в это положение переключатель устанавливается при изменении формы, размеров или расположения рамки;
· Fit Frame to drawing (Восстановить размер рамки) – при установке переключателя в это положение восстанавливается стандартное состояние рамки.
• Флажок Add printable Border (Создать печатаемую рамку). Установка флажка делает доступными элементы управления выбора линии и пера для создания вокруг вставленного чертежа рамки, которая будет выводиться на печать.
• Поле Border offset (Смещение рамки). Доступно при установке флажка Add printable Border (Создать печатаемую рамку). В данное поле вводится величина смещения рамки от границ чертежа.
Область Title (Заголовок) становится доступной только при выборе изображения, помещенного на лист чертежа. В этой области задаются параметры заголовка вставленного чертежа: идентификатор, наименование, масштаб. Для настройки этих параметров в области расположены следующие элементы управления.
• Кнопка Select Title Type (Выбор типа заголовка) находится в левом верхнем углу области. Щелчок на этой кнопке открывает список типов заголовка, из которого можно выбрать необходимый, включая элемент No Title (Без заголовка). В последнем случае вcе остальные элементы управления становятся недоступными.
• Флажок Flip Title (Зеркальное отражение). Установка данного флажка меняет местами расположение элементов заголовка.
• Флажок Uniform Symbol Pens (Единое перо элементов заголовка). При установке этого флажка графические элементы заголовка будут отрисованы с использованием установок пера, расположенного справа от кнопки выбора типа пера. При снятии флажка настройки пера задаются в окне параметров заголовка.
• Флажок Uniform Text Format (Единый формат текста). При установке флажка параметры текста настраиваются с помощью элементов управления, расположенных в области Title (Заголовок). При снятии флажка параметры текста определяются в окне параметров заголовка.
В окне предварительного просмотра, расположенном в правом нижнем углу области, можно видеть расположение элементов заголовка по отношению к вставленному изображению или к листу чертежа, на который помещено изображение. Переключение между этими режимами производится кнопками
и
После изучения параметров вставки рисунков и чертежей можно определить основные различия между этими объектами:
• вставляемые чертежи могут быть внутренними и внешними объектами по отношению к проекту, тогда как рисунки только внешние;
