– только проступи. В данном случае имеется в виду то, что для крепления проступей не используются групповые способы крепления – тетивы и косоуры. Проступи должны иметь индивидуальные крепления.
•
– монолитная лестница. Например, стандартные железобетонные марши.
Параметры лестницы, расположенные ниже этих кнопок, зависят от выбранного типа лестницы. Назначение элементов понятно из их графического представления.
В области Attributes (Атрибуты)
С помощью элементов управления области Landing (Площадка) можно настроить параметры лестничных площадок.
При щелчке на кнопке Tread Settings (Параметры ступеней)

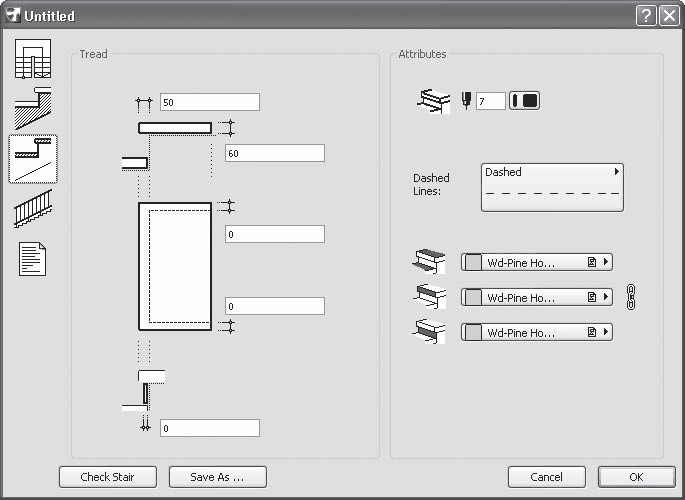

открывается окно с параметрами ступеней (рис. 5.19).
Рис. 5.19. Окно параметров ступеней
Примечание
Окно с настройками ступеней недоступно при выборе монолитной лестницы.
В области Tread (Ступень) определяются такие параметры ступеней, как фронтальный и боковой свес проступи и толщина подступенка. В области Attributes (Атрибуты) можно выбрать материалы для объемного отображения элементов ступеней.

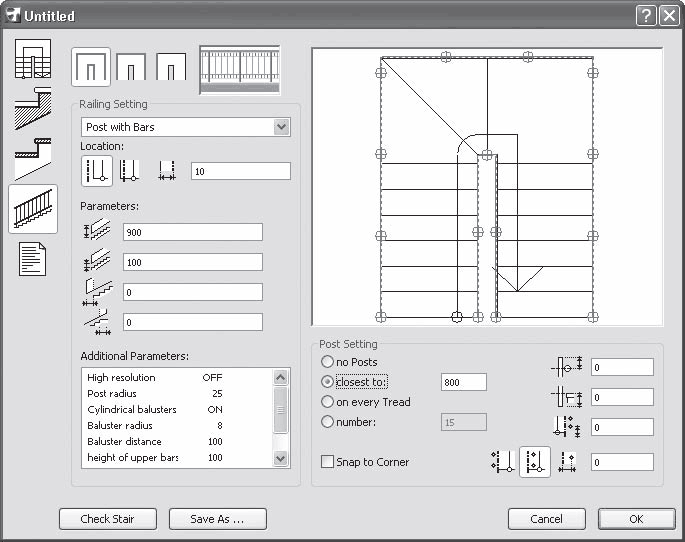

Окно параметров перил (рис. 5.20) открывается щелчком на кнопке Railing Settings (Параметры перил)
Рис. 5.20. Окно параметров перил
Параметры перил настраиваются с помощью области Railing Setting (Параметры ограждения). В верхней части расположены три кнопки, с помощью которых можно выбрать способ задания параметров:
•
– для всех сторон;
•
– для внешних или внутренних перил. Перила выбираются щелчком кнопкой мыши на границе перил в окне просмотра и редактирования, расположенном в правом верхнем углу диалогового окна. Выбранный участок помечается линией красного цвета;
•
– для каждого сегмента лестницы. Сегмент можно выбрать так же, как описано в предыдущем пункте.
Раскрывающийся список в верхней части области Railing Setting (Параметры ограждения) предназначен для выбора типа перил.
В разделе Location (Положение) задается положение перил (за пределами лестницы или на ступенях) и расстояние перил от края лестницы.
В разделе Parameters (Параметры) в четырех полях определяется высота верхнего и нижнего края ограждения, а также выступа начала и конца перил за пределы марша.
В разделе Additional Parameters (Дополнительные параметры) устанавливаются такие параметры, как наличие и диаметр стоек и балясин, расстояние подвеса и материал панелей ограждения и перил и т. д. Конкретный список параметров зависит от выбранного типа перил.
В области Post Setting (Параметры стоек) определяются значения параметров опорных элементов ограждения. Элементы управления этой области доступны при выборе соответствующего
• no Posts (Без стоек);
• closest to (На расстоянии) – расстояние между стойками вводится в поле, расположенное справа от этого положения переключателя;
• on every Tread (На каждой ступени);
• number (Штук) – в поле, расположенном справа от положения переключателя, задается общее количество стоек ограждения.
В правой части области расположены четыре поля, помеченные значками:
•
– высота выступа стойки над поручнем;
•
– возвышение ступени над основанием стойки;
•
– отступ стоек от начала или конца ограждения;
•
– расстояние стоек от ограждения. Слева от этого параметра находятся кнопки, с помощью которых определяется сторона расположения стоек: снаружи лестницы или на ступенях.
При установке флажка Snap to Corner (Привязать к углу) в каждом углу лестницы будет находиться стойка. Флажок недоступен при отсутствии стоек или выборе способа расстановки стоек на каждой ступени.
Задайте тип ограждения и установите необходимые параметры.
В последнем окне, вызываемом щелчком на кнопке Listing Settings (Представление в смете)
находится список параметров представления лестницы в спецификациях и сметах. Желательно не изменять параметры, установленные в этом окне.
Итак, вы спроектировали собственную лестницу. Проверьте правильность выбранных параметров, щелкнув на кнопке Сheck Stair (Проверить лестницу), расположенной в левом нижнем углу диалогового окна настройки параметров лестницы (см. рис. 5.15). Если появится сообщение The Stair is OK (Все нормально), то сохраните спроектированный объект с помощью кнопки Save As (Сохранить как) в библиотеке объектов ArchiCAD.
Теперь спроектированная лестница будет находиться в библиотеке лестниц. При необходимости изменить какие-либо ее параметры или создать другую лестницу на основе этой вы можете щелчком на кнопке
вызвать меню, в котором появится пункт Edit this Stair (Редактировать эту лестницу). При выполнении этого пункта выбранная лестница откроется для редактирования.
Примечание
Пункт редактирования параметров лестниц недоступен при выборе стандартных лестниц библиотеки объектов.
Источники света
