Зона – это общее понятие. Она может относиться не только к помещению или его части, но и к открытым площадям. Зона не обязательно должна ограничиваться реальными объектами: стенами, перекрытиями, крышами. Это просто заданный пользователем замкнутый в плане контур, которому может быть присвоена определенная категория с параметрами, несущими необходимую информацию об этой зоне: площадь, объем, периметр и т. д.
Для создания зон и управления их настройками в ArchiCAD существует специальный инструмент Zone (Зона)
кнопка вызова
Рис. 6.1. Параметры зоны на информационной палитре
Кнопка Settings Dialog (Окно настроек)
предназначена для вызова окна Zone Default Settings (Установка параметров зоны по умолчанию) (рис. 6.2).

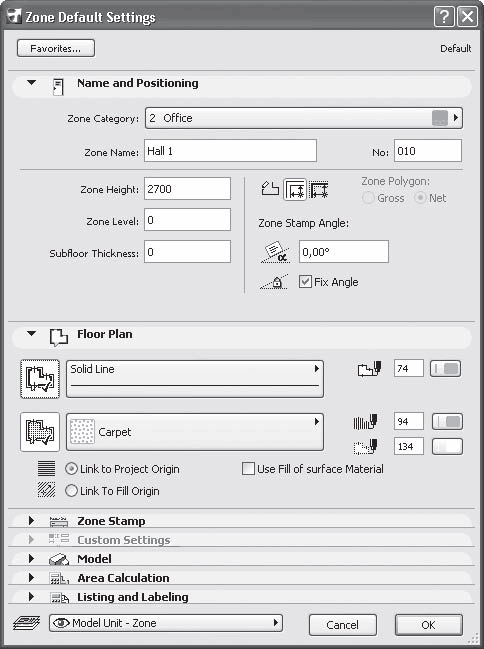

Рис. 6.2. Окно настроек зоны
Настройка параметров зоны
В области Name and Positioning (Наименование и расположение) окна Zone Default
Settings (Установка параметров зоны по умолчанию) расположены следующие элементы.
• Поле Zone Name (Наименование зоны), в которое вводится имя зоны.
• Поле No (Номер), в котором указывается номер зоны.
• Поле Zone Height (Высота зоны), в которое вводится высота зоны.
• Поле Zone Level (Уровень зоны), в котором задается возвышение зоны над уровнем текущего этажа.
• Поле Subfloor Thickness (Толщина пола), в котором указывается толщина пола. Эта величина вычитается из высоты зоны при расчете ее объема.
• Кнопки выбора геометрического метода создания зоны:
·
– зона определяется построенным с помощью полилинии произвольным замкнутым контуром;
·
– зона задается щелчком кнопки мыши внутри контура, образованного внутренними гранями уже имеющихся на плане стен;
·
– зона определяется замкнутым контуром базовых линий стен. При выборе этого способа построения зоны становится доступным переключатель Zone Polygon (Многоугольник зоны), имеющий два положения. При установке переключателя в положение Net (Точно) границами отображения зоны на плане будут являться внутренние грани стен. При установке переключателя в положение Gross (Грубо) граница отображения зоны пройдет по базовым линиям стен.
• Раздел Zone Stamp Angle (Угол поворота паспорта зоны), который включает в себя текстовое поле и флажок. В поле вводится угол поворота области паспорта зоны на плане, установка флажка позволяет защитить этот угол от непреднамеренного изменения средствами редактирования ArchiCAD.
• Кнопка Zone Category (Категория зоны), расположенная в верхней части области. Щелчок на ней вызывает список стандартных зон (рис. 6.3), из которого пользователь может выбрать необходимую категорию зоны.
Рис. 6.3.
Примечание
При необходимости можно отредактировать список имеющихся категорий зон, в том числе изменить их наименование и цвет отображения, удалить имеющиеся зоны и добавить собственные. Окно редактирования списка категорий зон вызывается командой Options -> Element Attributes -> Zone Categories (Параметры -> Атрибуты элементов -> Категории зон).
В области Floor Plan (План этажа) можно с помощью кнопок Add/Remove Contour Line (Добавить/удалить линию контура)
и Add/Remove Cover Fill (Добавить/удалить штриховку поверхности)
активизировать элементы выбора линии контура и штриховки зоны на плане этажа. Переключатель ориентации штриховки, имеющий два положения (Link to Project Origin (Привязка к системе координат проекта) и Link to Fill Origin (Привязка к системе координат штриховки)), и флажок Use Fill of surface Material (Использовать материал покрытия пола) дополняют набор элементов управления отображением зоны на плане.
В области Zone Stamp (Паспорт зоны) настраиваются параметры отображения паспорта зоны. Под паспортом зоны понимается список ее основных параметров, выводимый на плане этажа. К таким параметрам относятся имя зоны, ее номер, место расположения (этаж), площадь, объем, периметр, стоимость единицы площади и т. д.
К параметрам отображения паспорта зоны относятся раскрывающиеся списки выбора гарнитуры и группы языков шрифта, кегль (высота) и цвет шрифта, а также раздел дополнительных параметров, в котором устанавливается выводимая в паспорте информация и параметры ее отображения.
Внимание!
Особо выделю из этого набора параметров список, позволяющий выбрать таблицу кодировки символов, который имеет первостепенное значение для русскоязычных пользователей. По умолчанию установлена кодировка Western (Западная), в связи с чем все названия, введенные в паспорте на русском языке, отображаются на плане этажа непонятными значками. Для правильного отображения русских букв выберите из этого списка пункт Cyrillic (Кириллица).
Установка флажка Use Symbol Colors (Использовать индивидуальные цвета) позволит задать для каждого выводимого значения паспорта свой цвет. Выбрать его можно в разделе дополнительных параметров. При снятом флажке вся информация паспорта зоны будет выводиться цветом пера, настройки которого находятся над флажком Use Symbol Colors (Использовать индивидуальные цвета).
Рассмотрим основные разделы списка дополнительных параметров:
• Show Frame (Показать рамку) – определяет наличие и цвет окружающей рамки и разделительных линий при выводе параметров паспорта;
• Show Zone Name (Показать наименование зоны) – задает необходимость показа и параметры текста для вывода имени зоны;
• Show Zone No. (Показать номер зоны) – определяет необходимость показа и параметры текста для вывода номера зоны;
• Show Flooring (Показать этаж) – задает необходимость показа, название и параметры текста для вывода информации об этаже расположения зоны;
