Артиллерия русской армии (1900-1917 гг.)

Барсуков Евгений Захарович

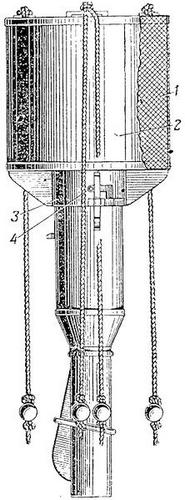

Рис. 33. Ручная граната обр. 1914 г., приспособленная для разрушения искусственных препятствий

Ручная граната обр. 1914 г. приспосабливалась для разрушения искусственных препятствий (рис. 33) присоединением к ней дополнительного разрывного заряда 1 помещенного в жестяную цилиндрической формы оболочку 2. Дополнительный заряд надевается своей горловиной 3 на гранату таким образом, чтобы особо устроенные шпеньки 4 на гранате входили в прорези на горловине

дополнительного заряда доотказа и чтобы вставленная таким образом граната образовала одно целое с дополнительным зарядом. Для пробития в искусственных препятствиях прохода шириной 6–7 м требовалось ручных гранат:

1) для проволочной сети 20–28 — 36;

2) для засеки 4–6 — 8;

3) для шахматных кольев 4–6;

4) для рогаток и ежей 8 — 10;

5) для досок с гвоздями 6–8.

Для получения наилучших результатов при разрушении высоких германских проволочных заграждений к корпусу гранат привязывались три прочные тонкие веревочки длиной около 80 см в два конца каждая с небольшими свинцовыми грузиками на концах. Такое приспособление дает возможность гранате повиснуть на проволоке и перебить взрывом значительное количество проволок. В противном случае граната, падая и взрываясь на земле, перебьет только нижние проволоки, оставив неперебитыми высоко расположенные.

Веревочки с грузиками усложняют обращение с гранатами и поэтому для бросания гранат с грузиками назначались особенно опытные и спокойные люди.

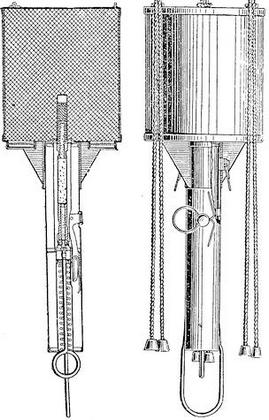

Рис. 34. Ручная граната системы Новицкого и Федорова

Ручная граната системы Новицкого и Федорова (рис. 34) предназначалась специально для разрушения искусственных препятствий; применять ее для поражения людей запрещалось, так как при времени горения дистанционной трубки гранаты около 12 секунд не исключена была возможность того, что неприятель успеет до взрыва гранаты бросить ее обратно. Фугасное действие этой гранаты было гораздо сильнее действия ручной гранаты обр. 1914 г., приспособленной для разрушения искусственных препятствий, так как в гранате Новицкого помещалось около 1,65 кг взрывчатого вещества; общий вес снаряженной гранаты Новицкого — около 2,25 кг — довольно значительно ограничивал дальность ее бросания (из положения лежа лишь 20–25 шагов). Гранаты с грузиками применялись преимущественно, как и гранаты с грузиками обр. 1914 г., при разрушении высоких проволочных заграждений и таких проволочных сетей, которыми усиливались волчьи ямы.

Относительно русских химических ручных гранат и стеклянных ручных гранат, наполненных удушающими жидкостями, упоминалось выше, в главе об эволюции снарядной техники.

Французская ручная граната марки F.1 обр. 1915 г. (рис. 33) требовала при обращении с ней больше предосторожности, чем русские ручные гранаты. Снаряженная французская граната по весу (около 0,57 кг) была легче русской ручной гранаты обр. 1914 г. (около 0,72 кг), но и фугасное ее действие было слабее, чем у русской.

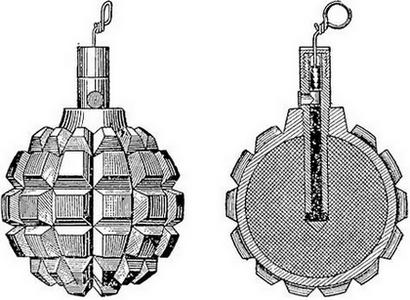

Рис. 35. Французская ручная граната обр. 1915 г. марки F.1

Ручная граната германского образца (рис. 36) предназначалась главным образом для поражения осколками корпуса, фугасное действие ее было слабое, так как вес разрывного заряда гранаты лишь около 145 г. Вес снаряженной гранаты около 0,820 кг. При обращении с этой гранатой требовалось строго соблюдать меры предосторожности: носить гранаты с ввернутыми дистанционными трубками воспрещалось, трубки эти ввертывались в очко гранаты при подготовке ее к действию.

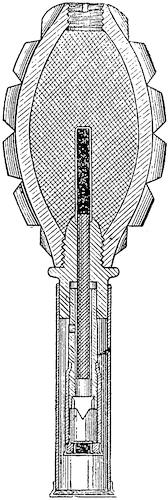

Рис. 36.

Ручная граната германского образца

Поражающее и фугасное действие английской ручной гранаты типа Лемона (рис. 37) еще слабее действия германской ручной гранаты, Вес гранаты Лемона около 0,625 кг, вес разрывного заряда около 128 г.

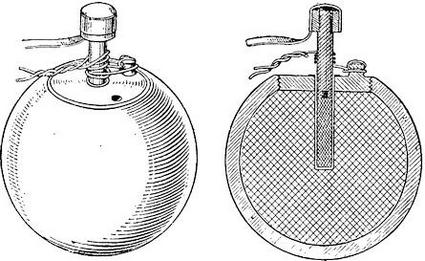

Рис. 37. Английская ручная граната типа Лемона

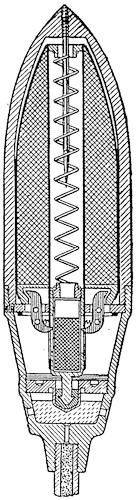

Рис. 38. Ружейная граната обр. 1915 г.

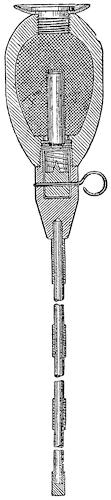

Рис. 39. Ружейная граната 2-го образца

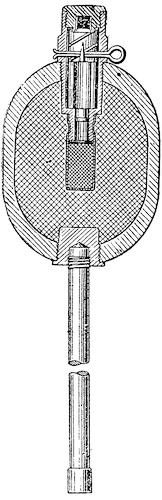

Рис. 40. Ружейная граната системы Зеленского

Ружейные гранаты (рис. 38–41) стали применяться в русской армии с 1915 г., с переходом к позиционной борьбе. Они предназначались главным образом для поражения людей осколками, требовали многих мер предосторожности при использовании и не пользовались широким распространением. Имелось несколько образцов ружейных гранат, конструкция которых имела много общего.

При стрельбе ружейными гранатами необходимо было пользоваться специально для этого назначенными прицелами с отвесом или уровнем, указывающим углы возвышения. Требовалось соблюдать следующие меры предосторожности:

1. Не вкладывать ружейную гранату (шомполом) в винтовку, не убедившись в том, что курок стоит на предохранительном взводе, а при стрельбе ружейными гранатами системы капитана Мгеброва запрещалось вкладывать патрон в винтовку раньше гранаты.

2. Употреблять только положенные для стрельбы ружейными гранатами патроны (с зарядом на 2,9 г пороха "В" с пыжам из корковой пробки), так как при выстреле обыкновенным боевым патроном винтовка будет испорчена. При стрельбе гранатой Мгеброва требовалось употреблять только положенный для такой стрельбы патрон, вынув предварительно из него пыж.

3. Охранять гранаты от сырости, не гнуть шомполы (хвосты) и чаше протирать канал ствола винтовки при стрельбе гранатами.

4. Смазывать хвосты гранат ружейным салом перед заряжанием, и если хвост гранаты входит в канал ствола винтовки туго, то такой гранатой не стрелять.

5. Отказавшими гранатами вторично отнюдь не стрелять.

Рис. 41. Ружейная граната Мгеброва

6. Гранаты с вынутыми чеками опасны в обращении; поэтому такие гранаты необходимо или использовать немедленно, или вставить на место и закрепить чеку, как было ранее, держа гранату хвостом вниз.

7. Во избежание ранения в случае преждевременного разрыва гранаты, вблизи стреляющего не должно быть посторонних людей. При стрельбе ружейной гранатой стреляющий должен располагаться укрыто за бруствером или щитом, выставляя из-за них конец ствола винтовки.

8. В одном месте не держать более 50 ружейных гранат, предназначенных для стрельбы, и не раскупоривать их заблаговременно.

Вес снаряженной ружейной гранаты обр. 1915 г. около 615 г, вес ее разрывного заряда около 130 г. При разрыве эта граната давала около 300 осколков. Дальность стрельбы ею при угле возвышения в 45° около 220 шагов.
