Как же добиться, чтобы взрыв получился как раз вовремя?
Для этого гранату надо снабдить очень точно работающим механизмом, который управлял бы ее взрывом, вызывал бы его в срок.
Старинный фитиль или деревянная трубка тут уже не годятся: ведь они горят неровно; нельзя точно рассчитать, когда они догорят.
В старину бывало так: граната уже упала, а фитиль или трубка еще не догорели. Находились смельчаки, которые хватали упавшую гранату и успевали далеко отбросить ее пока фитиль еще шипел, догорая.
Граната разрывалась, но уже не причиняла вреда. Иной раз удавалось попросту потушить фитиль или
К тому же, старинные гранаты шаровой формы почти не углублялись в землю, и фугасное действие их было ничтожно; в лучшем случае разрушали они силой взрыва лишь наземные постройки.

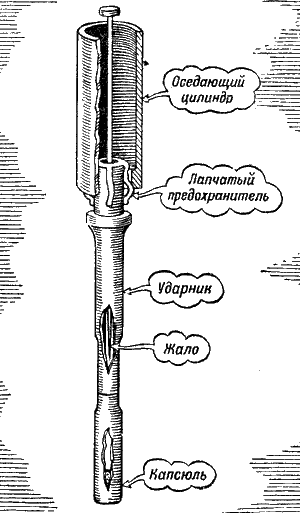

Рис. 62. Так расположены до выстрела главные части взрывателя
Техника двадцатого века снабдила гранату остроумным, сложным и точным механизмом – «взрывателем».
Принцип его действия легко понять, если представить себе остро отточенный карандаш с надетым на него наконечником. Наконечник надет так, что он прикрывает острие карандаша, но не касается его. Если же нажать рукой на наконечник, он надвинется на карандаш плотнее, упрется в его острие.
Рис. 63. Современная тротиловая граната
Теперь вообразите вместо карандаша ввинченный в снаряд стальной стержень с острым концом – «жалом». Вместо легкого наконечника представьте себе узкий и длинный металлический стаканчик-«ударник» с капсюлем на самом его дне (рис. 62). А вместо руки представьте себе инерцию, толкающую этот стаканчик с капсюлем вперед – на острие жала.
Пока снаряд летит, капсюль не касается жала: их разделяет расстояние в несколько сантиметров. Но вот летящий с большой скоростью снаряд налетает на преграду и резко тормозится. Тяжелый ударник продолжает еще по инерции двигаться вперед вместе с находящимся на его дне капсюлем.
Капсюль натыкается на жало, а от этого сразу же происходит взрыв ударного состава. Взрыв этот передается детонатору – сильному взрывчатому веществу, помещенному во взрывателе по соседству с ударником. А детонатор подобран так, чтобы от его действия взорвался весь разрывной заряд снаряда.
На все это уходит лишь несколько сотых долей секунды – как раз то время, которое нужно снаряду, чтобы достаточно углубиться в землю.
Ударник, капсюль и жало помещены для удобства в стальную трубку, которую ввинчивают в «головное очко» гранаты (рис. 63). Сверху и снизу трубка завинчена «головной втулкой» и «доньевой втулкой» (рис. 64).

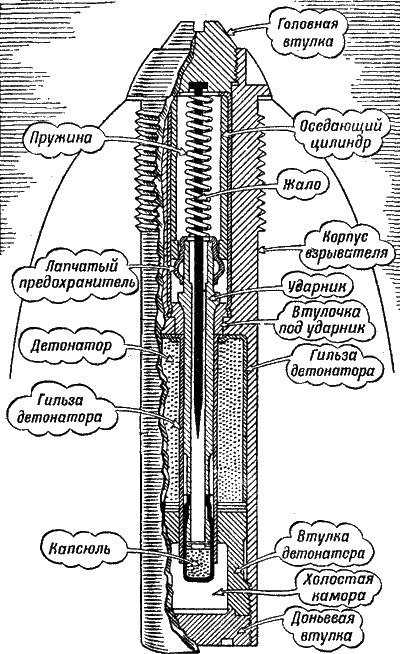

Рис. 64. Вот что помещается внутри взрывателя
Казалось бы, такая конструкция проста и удачна. Однако в ней был бы существенный недостаток. Ведь если мы уроним снаряд с таким взрывателем при
Приходится усложнять устройство взрывателя, чтобы сделать его безопасным для своих собственных бойцов.
Для этого, как видно из рисунков 62 и 64, на ударник надевают сверху медный «лапчатый предохранитель». Своими лапками он упирается в медный «оседающий цилиндр». Этот оседающий цилиндр и не дает ударнику сдвинуться вперед, если снаряд встряхнуло на ухабе или его уронили при переноске.
При выстреле происходит резкий толчок. Снаряд срывается с места действием громадной силы, которая в сотни раз превосходит силу обычного удара – на ухабе или при случайном падении. Тяжелый оседающий цилиндр по инерции стремится остаться на месте и поэтому «оседает» на ударник и разгибает лапки предохранителя (рис. 65). Цилиндр этот называют также «разгибателем».
Лапки разогнулись – и ударник теперь свободен: ничто уж не мешает ему двинуться вперед при ударе снаряда о преграду, а значит, и капсюлю ничто не мешает наколоться на жало.
Но это еще не все.
Несмотря на все предосторожности, случается изредка, что капсюль взрывается от толчка, который снаряд получает в начале движения по каналу ствола орудия.
Если этот взрыв передастся детонатору, немедленно взорвется весь снаряд, орудие будет разорвано, люди, работающие у орудия, пострадают.
Чтобы даже изредка не случались такие беды, в большинстве взрывателей делают еще одну страховку: покамест ударник не двинулся вперед, капсюль помещен отдельно от детонатора, в прочную втулку, массивные стенки которой составляют так называемую «холостую камору» (рис. 64).
Теперь, если и произойдет случайный взрыв капсюля, он все равно не передастся детонатору. Газы распространятся по холостой каморе: стенки втулки достаточно прочны, чтобы выдержать взрыв маленького капсюля, а асбестовая прокладка не пропустит к детонатору тепло, выделившееся при взрыве.

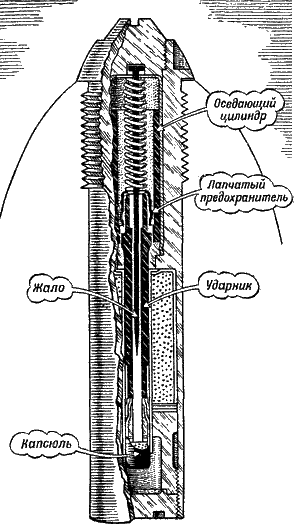

Рис. 65. В момент выстрела оседающий цилиндр смял лапки предохранителя и надвинулся на ударник
Рис. 66. В момент удара о преграду ударник по инерции продвинулся вперед и капсюль накололся на жало
Все это предохранительное устройство нисколько не мешает взрыву снаряда в тот момент, когда этот взрыв нам нужен, то-есть при ударе снаряда о преграду, например, о землю. В этом случае, как вы уже знаете, ударник пойдет вперед, ас ним вместе капсюль выйдет из холостой каморы и окажется как раз по соседству с детонатором (рис. 66). Теперь взрыв капсюля беспрепятственно передастся детонатору.
