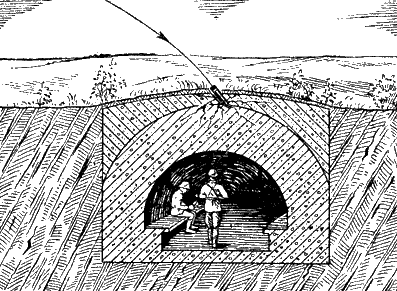

Взрыватель УГТ-2 позволяет вам не зависеть целиком от грунта: вы можете теперь управлять гранатой, можете выбрать для нее такую установку взрывателя, какая вам нужна; при навинченном колпачке вы получите хорошее фугасное действие, а при свинченном – хорошее осколочное.

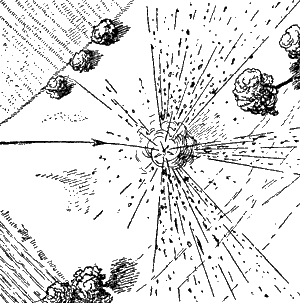

Рис. 71. При разрыве гранаты на поверхности земли большая часть осколков разлетается в стороны

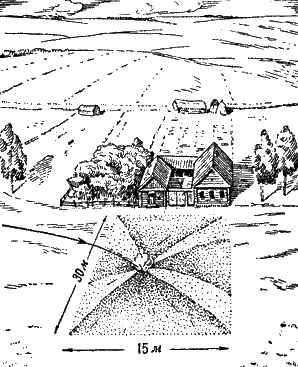

Рис. 72.
Что же может сделать граната при взрывателе УГТ-2, установленном на осколочное действие?
Корпус 75-76-миллиметровой гранаты весит около 5 килограммов. Он разрывается примерно на тысячу осколков. Часть из них – очень мелкие осколки, весом менее 5 граммов, не могут принести большого вреда: они в состоянии ранить только того человека, который окажется совсем близко от места, где разорвался снаряд. А остальные осколки – более крупные – являются «убойными». Разлетаясь в стороны, они способны вывести из строя человека, лошадь, повредить неприятельскую машину или орудие.
Осколки при этом разлетаются не одинаково во все стороны: главным образом – вправо и влево, несколько меньше – вперед и еще меньше – назад (рис. 71).
Осколки 75-76-миллиметровой гранаты нанесут действительное поражение на площади 30X15 метров, то-есть на таком участке, какой примерно занимает хутор с двором, надворными постройками и небольшим огородом (рис.72).

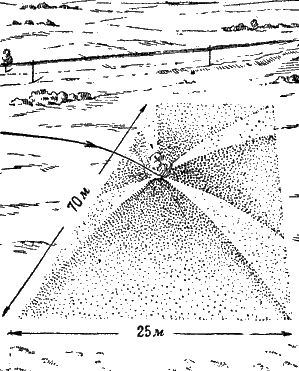

Рис. 73. То же, что на рис. 72, но калибр гранаты 152—155 миллиметров
А осколки 152—155-миллиметровой гранаты наносят действительное поражение на площади 70x25=1 750 квадратных метров, то-есть на шестой части гектара (рис. 73).
На площадях таких размеров осколки падают очень густо: не меньше половины находящихся на площади целей будет выведено из строя. Отдельные же осколки летят за 100, 200, а иногда и за 300—400 метров.
Таким образом, граната, снабженная взрывателем УГТ-2, способна не только разрушать окопы, блиндажи и другие сооружения: своими осколками она хорошо поражает и живые цели.
Но и взрыватель УГТ-2 в наши дни уже не полностью удовлетворяет артиллеристов. Существуют взрыватели, которые действуют еще лучше, чем УГТ-2. В Красной Армии имеются универсальные взрыватели, позволяющие устанавливать гранату, по желанию, либо на осколочное (мгновенное), либо на фугасное (обыкновенное), либо даже на замедленное действие.
По броне и бетону
Бывают случаи, когда особенно важно, чтобы граната еще до разрыва проникла поглубже в твердую преграду. Попасть, например, в танк– это только полдела; надо еще сделать так, чтобы граната пробила броню танка и разорвалась внутри: только тогда она сильно попортит танк, разрушит его двигатель, выведет из строя его экипаж, сделает танк небоеспособным.
Но обыкновенная граната, имеющая слабую головную часть, иногда сама разбивается о крепкую броню. Взрыв происходит тогда снаружи танка и обычно не причиняет ему большого вреда.

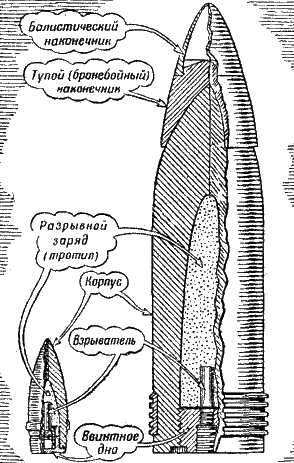

Рис. 74.
Поэтому специальные «бронебойные гранаты» делают иначе, чем обыкновенные. Такому снаряду нужна крепкая головная часть ее делают толстой и сплошной, а взрыватель ввинчивают в дно (рис. 74). Он называется поэтому «донным».
Самая граната делается из лучшей закаленной стали.
Такая прочная граната легче проникает в броню танка. Взрыватель бронебойной гранаты рассчитывают на замедленное действие, чтобы дать время гранате проникнуть сквозь броню внутрь машины и там уже разорваться.

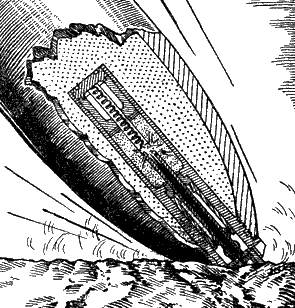

Способность гранаты проникать в твердую преграду называют ее ударным действием (рис. 75). Поэтому и говорят о бронебойной гранате, что она имеет хорошее ударное действие.
Рис. 75. Ударное действие гранаты
Снаряд особенно хорошо пробивает броню, если попадает в нее под прямым углом, или когда «угол встречи» равен прямому (рис. 76).
Когда же «угол встречи» невелик и снаряд ударяет наискосок, тогда он может просто скользнуть по гладкой поверхности брони и отлететь, даже не успев разорваться; как говорят артиллеристы, при малом «угле встречи» снаряд «рикошетирует» (рис. 76).
Чтобы уменьшить рикошетирование бронебойных снарядов крупного калибра, специальные «бронебойные наконечники» их делают тупыми (рис. 74): такой наконечник не позволяет снаряду скользить и рикошетировать, если даже «угол встречи» невелик. Но тупой наконечник создал бы при полете снаряда громадное сопротивление воздуха. Поэтому сверху на него надевают еще один наконечник – слабый, но хорошо обтекаемый «балистический наконечник» (рис. 74). Значение его вы поймете лучше, когда прочтете главу шестую.
Рис. 76. При малом «угле встречи» снаряд рикошетирует (верхняя траектория), при большом «угле встречи» – проникает в броню (нижняя траектория)
Балистический наконечник легко разрушается, едва снаряд коснется цели.
Прочные снаряды, похожие на бронебойные, делают и для разрушения бетонных сооружений противника. В настоящее время, когда бетон стали все шире и шире применять при устройстве оборонительных сооружений, «бетонобойные, снаряды» приобретают очень большое значение.
Трассирующий снаряд
Когда приходится стрелять по цели, которая быстро движется, – по самолету или по танку, полезно видеть весь путь снаряда, всю его траекторию: это облегчает пристрелку.
Но обычный снаряд не виден при полете.
Вот почему изобрели особые снаряды, оставляющие след в воздухе, – «трассирующие снаряды» (рис. 77).
Чаще всего такой снаряд отмечает свой путь струйкой цветного дыма – красного, зеленого, желтого, черного. Для этого дымообразующий – трассирующий – состав запрессовывают обычно в корпус донного взрывателя или в специальный «трассер» (рис. 77).
