AutoCAD 2009

Книга, которую вы держите в руках, посвящена программе AutoCAD 2009 – по счету это уже 22 версия данного пакета. За долгие годы развития продукт компании Autodesk трансформировался из простого инструмента, способного лишь заменить собой кульман, в программу, пригодную не только для формирования двухмерных чертежей, но и для создания реалистичных трехмерных моделей. Фактически на данный момент AutoCAD 2009 является самой мощной системой автоматизированного проектирования (САПР), работающей на персональном компьютере.

Данный видеосамоучитель, ориентированный в основном на начинающего пользователя, послужит вам путеводителем в захватывающем

мире AutoCAD 2009. Книга снабжена большим количеством практических примеров, а на диске вы найдете видеоуроки, поэтому если вы обладаете хотя бы небольшими навыками работы с компьютером, то понять основные приемы работы с программой сможете довольно быстро. В этом вам помогут начальные главы. Однако инструменты, предлагаемые AutoCAD 2009, настолько разнообразны, что умение их рационально использовать будет приходить постепенно, с выполнением все новых и новых упражнений.

Значительная часть книги посвящена созданию трехмерных чертежей. Научившись настраивать множество параметров и использовать разнообразные материалы и источники света, вы сможете довольно легко создавать трехмерные реалистичные модели. Возможно, заключительные главы видеосамоучителя, как и описание новых возможностей программы, будут полезны опытным пользователям.

Ваши замечания, предложения и вопросы отправляйте по адресу электронной почты [email protected] (издательство «Питер», компьютерная редакция).

Мы будем рады узнать ваше мнение!

На сайте издательства http://www.piter.com вы найдете подробную информацию о наших книгах.

Запуск программы

Интерфейс программы

Установки файлов чертежей

Работа со справочной системой AutoCAD

Резюме

Программа AutoCAD уже многие годы является одним из наиболее мощных и широко распространенных инструментов проектирования. С выходом каждой новой версии возможности программы становятся все шире, элементы управления модернизируются, появляются новые. Если вы новичок в области автоматизированного черчения и не обладаете опытом работы с AutoCAD, то, прежде чем приступить к работе, вам необходимо ознакомиться с интерфейсом программы, а также с основными принципами работы в ней. Из данной главы вы узнаете, как запускать AutoCAD 2009, познакомитесь с ее интерфейсом, а также научитесь пользоваться справочной системой программы.

Как и любое приложение, разработанное для операционной системы Windows, программу AutoCAD можно запустить несколькими способами. Давайте рассмотрим наиболее распространенные из них.

• Использование меню Пуск. Для запуска программы нужно выполнить команду Пуск– > Все программы– > Autodesk– > AutoCAD 2009– > AutoCAD 2009.

• Использование ярлыка программы на Рабочем столе. Для запуска приложения достаточно найти на Рабочем столе его ярлык и дважды щелкнуть на нем кнопкой мыши.

• Если вы хотите не просто запустить программу, а открыть определенный файл чертежа, необходимо открыть Проводник или любой другой файловый менеджер, с его помощью найти нужный вам файл и запустить его. В результате загрузится AutoCAD и откроется требуемый

файл, а если вы уже запустили программу ранее, то просто откроется нужный файл.

• По умолчанию программа AutoCAD не создает ярлык на панели быстрого запуска, однако вы можете сделать это, перетащив туда ярлык с Рабочего стола или из меню Пуск при нажатой клавише Ctrl. Запуск приложения с данной панели удобен тем, что для этого не нужно открывать меню. Кроме того, панель быстрого запуска всегда отображается на экране, в то время как Рабочий стол может быть закрыт запущенными приложениями.

Открыв программу любым удобным способом, вы увидите на экране окно New Features Workshop (Семинар по новым возможностям) (рис. 1.1).

Рис. 1.1. Окно New Features Workshop (Семинар по новым возможностям)

Если вы работали с предыдущими версиями AutoCAD, то можете ознакомиться с новыми возможностями продукта в окне справки. Если вы ранее не сталкивались с этой программой, просто откажитесь от просмотра семинара. Чтобы данное окно не появлялось каждый раз при запуске AutoCAD, установите переключатель в положение No, don't show me this again (Больше не предлагать). В дальнейшем при необходимости вы сможете открыть его в любой момент.

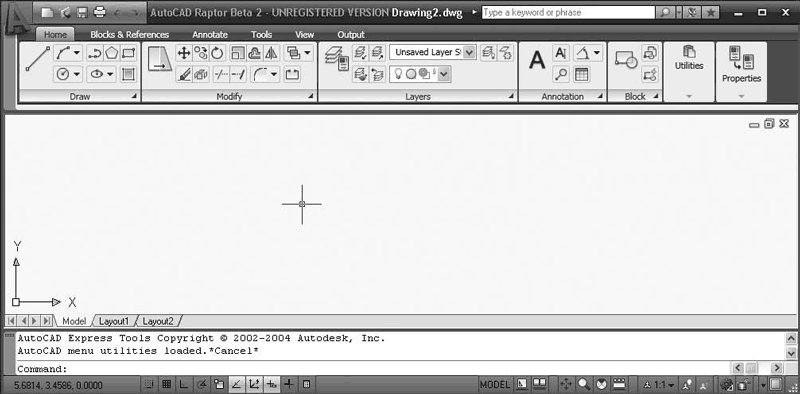

Нажав кнопку OK, вы увидите на экране рабочее окно программы AutoCAD 2009 (рис. 1.2).

Рис. 1.2. Рабочее окно AutoCAD 2009

Возможно, на первый взгляд окно программы покажется вам очень сложным и громоздким, однако на самом деле интерфейс очень удобен и способен адаптироваться под конкретные задачи.

Окно программы AutoCAD состоит из нескольких частей, каждая из которых выполняет определенные функции: ввод команд, отображение необходимой при черчении информации и т. д. Некоторые инструменты взаимодополняют и даже могут замещать друг друга.

Подробно рассмотрим основные элементы интерфейса программы.

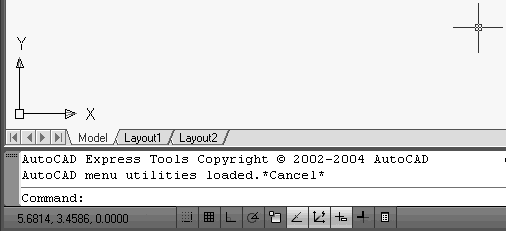

Центральная область рабочего окна программы называется графическим экраном. В этой области выполняются все построения. На графическом экране указатель мыши приобретает вид перекрестья (рис. 1.3) и способен выполнять функции, используемые в проектировании: привязка к объектам, задание координат и направления. При выходе за границы графического экрана указатель приобретает привычный вид.

Рис. 1.3. Вкладки переключения между пространствами листов и модели

В верхней части окна находится лента с вкладками, на которых расположены кнопки команд (см. рис. 1.2). Она заменила пункты меню, используемые в предыдущих версиях программы. Для пользователей, предпочитающих прежний вид окна, предусмотрена возможность переключения в режим, называемый классическим.

Рассмотрим ленту со вкладками для рисования двухмерных объектов (видоизмененная лента для рисования трехмерных объектов рассмотрена в главе 9).
