Появится приглашение команды:

Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:

Укажите центральную точку окружности или выберите один из предложенных параметров.

• Однозначно задать конфигурацию окружности можно с помощью параметра 3P, указав три точки, принадлежащие ей. Последовательность задания точек не имеет значения. Обратите внимание: чтобы выбрать данный параметр, его необходимо набрать полностью – 3P.

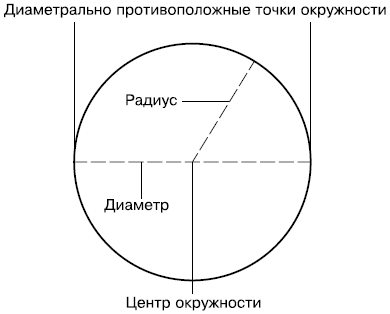

• Параметр 2P позволяет создать окружность, задав расположение

двух диаметрально противоположных точек. При выборе этого параметра программа предложит указать расположение первой точки:

Specify fi rst end point of circle's diameter:

Затем попросит задать вторую точку:

Specify second end point of circle's diameter:

В ответ следует ввести координаты второй точки окружности. Замечу, что нужно обязательно задавать такие две точки окружности, через которые можно было бы провести диаметр.

• С помощью параметра Ttr можно создать окружность, определив две касательные к ней и радиус. При выборе данного параметра появится запрос:

Specify point on object for fi rst tangent of circle:

Щелкните кнопкой мыши на том объекте, который послужит касательной к создаваемой окружности. Появится приглашение:

Specify point on object for second tangent of circle:

Задайте вторую касательную, после чего команда выдаст следующий запрос:

Specify radius of circle <10.0000>:

Введите радиус окружности.

Примечание

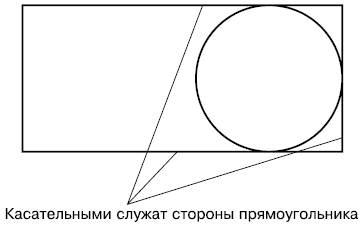

Команда CIRCLE имеет еще один параметр. Выбрав в меню кнопки Circle (Окружность) команду Tan, Tan, Tan, вы сможете построить окружность, касательную к трем объектам, последовательно задав их с помощью указателя (рис. 2.19).

Рис. 2.19. Пример использования команды Tan, Tan, Tan

Задайте радиус окружности в ответ на приглашение:

Specify radius of circle or [Diameter] <10.0000>:

При выборе параметра Diameter вы сможете построить окружность, указав ее диаметр.

Дуга

Дуга представляет собой некоторую часть окружности. Следовательно, при построении дуги следует задать еще и ту часть окружности, которую нужно оставить. В AutoCAD существует возможность создать дугу одним из множества способов. Такое количество параметров может запутать неискушенного пользователя. Однако, разобравшись в терминологии и сути процесса, вы сможете выбрать наиболее подходящий способ вычерчивания дуги в каждой конкретной ситуации. Разобраться с параметрами построения дуги вы сможете, взглянув на рис. 2.20.

Рис. 2.20. Параметры, используемые при построении дуги

Чтобы

вызвать команду построения дуги ARC, щелкните на одноименной кнопке на вкладке Home (Основная) в группе Draw (Черчение) ленты. Щелкнув на стрелке справа от кнопки, вы можете выбрать нужные параметры дуги. Активизировать инструмент Arc (Дуга) можно также на панели инструментов Draw (Черчение). Если вы работаете с классическим интерфейсом AutoCAD, выбрав одну из команд в меню Draw– > Arc (Черчение -> Дуга), вы начнете построение дуги с конкретным параметром.

Уже на первом шаге программа предлагает выбрать один из двух принципиальных способов построения дуги:

Specify start point of arc or [Center]:

Нажав клавишу Enter, вы начнете формировать дугу с указания начальной точки, а выбрав параметр Center, сможете создать часть окружности, определив координаты ее центра.

В качестве примера рассмотрим создание дуги с указанием ее центра – этот cпособ является, наверное, одним из наиболее наглядных.

1. Щелкнув на стрелке справа от кнопки Arc (Дуга), выберите способ построения дуги – Center. Появится приглашение:

Specify center point of arc:

2. Задайте координаты центральной точки окружности, частью которой является формируемая дуга. Появится запрос:

Specify start point of arc:

3. Задайте координаты первой граничной точки дуги. Команда выдаст следующий запрос:

Specify end point of arc or [Angle/chord Length]:

4. Завершите построение дуги, указав расположение второй граничной точки, или выберите один из параметров.

– Используйте параметр Angle, чтобы построить дугу с указанием угла приращения, который следует задать в ответ на запрос:

Specify included angle:

– Параметр chord Length позволяет завершить создание дуги. При его выборе появится приглашение:

Specify length of chord:

В ответ укажите длину хорды.

Эллипс и эллиптическая дуга

Как и окружность, эллипс представляет собой криволинейный замкнутый примитив. Только у эллипса можно выделить два взаимно перпендикулярных направления, в одном из которых он имеет максимальный размер, а в другом – минимальный.

Вычерчивание эллипса

Чтобы создать эллипс (рис. 2.21), вызовите команду ELLIPSE, щелкнув на одноименной кнопке на вкладке Home (Основная) в группе Draw (Черчение) ленты. Можно также активизировать эту кнопку на панели инструментов Draw (Черчение) либо выбрать нужный пункт в меню Draw– > Ellipse (Черчение -> Эллипс), если вы работаете с классическим интерфейсом AutoCAD.
