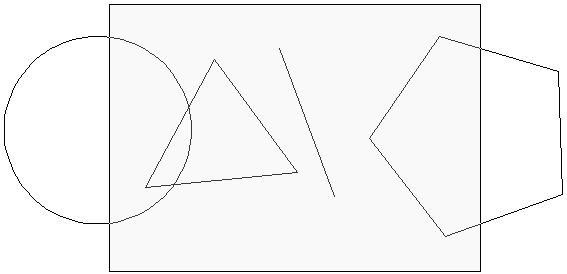

Рис. 3.3. Выделение объектов с использованием режима Window (Рамка)

В результате выделения получится набор, изображенный на рис. 3.4. Обратите внимание на то, что выделились только примитивы, полностью попавшие в рамку.

Рис. 3.4. Результат выделения в режиме Window (Рамка)

Crossing (Пересечение). Как и предыдущий, этот режим позволяет выделять все объекты,

полностью находящиеся внутри прямоугольной рамки, а также объекты, имеющие какое-либо пересечение с рамкой. Рамка, имеющая зеленый цвет (это сигнализирует о применении режима выделения Crossing (Пересечение)), определяется расположением первой угловой точки в нужном месте и перемещением указателя мыши влево от первой точки. В этом случае AutoCAD также выводит приглашение указать противоположный угол:

Specify opposite corner:

На рис. 3.5 в набор выделения входят треугольник, отрезок, окружность и пятиугольник, хотя каждая фигура лишь частично попадает в прямоугольную рамку.

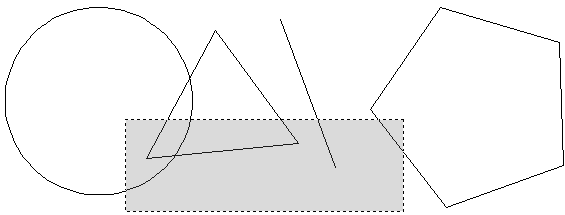

Рис. 3.5. Выделение объектов с использованием режима Crossing (Пересечение)

В результате выделения получится набор, изображенный на рис. 3.6. Выделенными оказались все объекты, которые хоть как-то были затронуты рамкой.

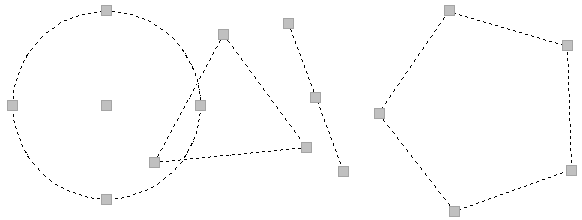

Рис. 3.6. Результат выделения в режиме Crossing (Пересечение)

Window Polygon (Рамка-многоугольник). Этот режим подобен режиму Window (Рамка), но в отличие от него позволяет указывать область в виде многоугольника. Многоугольник формируется путем последовательного выбора точек около объектов, которые вы хотите выделить. Форма многоугольника может быть произвольной, но его стороны не должны пересекаться между собой. Если все точки, определяющие многоугольник, выбраны, нажмите клавишу Enter. Выделятся только объекты, которые полностью находятся внутри многоугольника.

Для выбора режима Window Polygon (Рамка-многоугольник) в ответ на приглашение Select objects: введите команду wp и нажмите клавишу Enter. Параметр Undo позволяет отменить выбор самой последней точки многоугольника.

Crossing Polygon (Пересечение с многоугольником). Данный режим похож на Window Polygon (Рамка-многоугольник), но выделяет все объекты, находящиеся внутри или имеющие пересечение с границей многоугольника. То есть если часть объекта находится внутри области многоугольника, то весь объект включается в набор выделения.

Для выбора режима Crossing Polygon (Пересечение с многоугольником) в ответ на приглашение командной области Select objects: введите команду сp и нажмите клавишу Enter. Параметр Undo (Отменить) позволяет отменить выбор самой последней точки многоугольника.

Совет

Все варианты группового выделения объектов, которые опираются на множество точек, располагают параметром Undo, позволяющим отменить только что выбранные точки, поэтому вы можете переставить ошибочную точку, не отменяя и не повторяя выбор правильных точек. Для использования возможности Undo введите команду U в ответ на приглашение ввести следующую точку, и последняя выбранная точка будет удалена из набора выделения.

Fence (Линия выбора). Режим Fence (Линия выбора) напоминает режим Crossing Polygon (Пересечение с многоугольником), но в

отличие от него последнее звено ломаной линии, замыкающей границу многоугольника, отсутствует. В этом режиме выделяются только те объекты, которые пересекаются линией выбора (рис. 3.7). В отличие от режимов Window Polygon (Рамка-многоугольник) и Crossing Polygon (Пересечение с многоугольником) линия выбора может пересекаться сама с собой и иметь совпадающие участки.

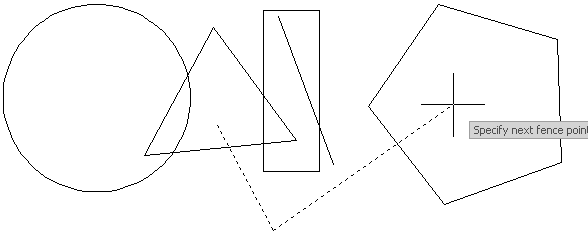

Рис. 3.7. Выделение объектов с использованием режима Fence (Линия выбора)

Для выбора режима Fence (Линия выбора) в ответ на запрос Select objects: введите команду F и нажмите клавишу Enter.

В результате выделения получится набор, изображенный на рис. 3.8.

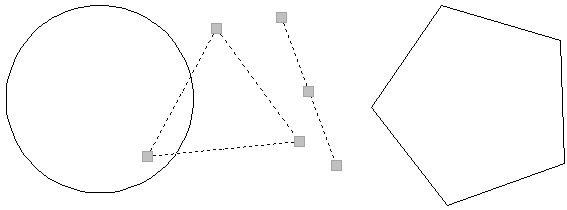

Рис. 3.8. Результат выделения в режиме Fence (Линия выбора)

Previous (Предыдущий). Программа AutoCAD запоминает последний набор выделения и позволяет использовать его повторно с помощью режима Previous (Предыдущий). То есть режим предоставляет возможность выполнения нескольких операций над одним и тем же набором объектов. Например, если вы скопировали набор объектов и теперь хотите еще переместить их куда-нибудь, нужно вызвать команду MOVE и в ответ на приглашение Select objects: ввести команду p, чтобы снова использовать тот же набор выделения.

Для выбора режима Previous (Предыдущий) в ответ на запрос Select objects: введите команду P и нажмите клавишу Enter.

Last (Последний). Этот режим является простым способом выделения последнего созданного объекта, видимого в данный момент. Если в режиме Last (Последний) в процессе выделения был включен более чем один объект, применение команды Undo удалит из набора выделения все объекты, которые были выбраны в этом режиме.

Для выбора режима Last (Последний) в ответ на приглашение Select objects: введите команду L и нажмите клавишу Enter.

All (Все). Данный режим выделяет все объекты рисунка, включая объекты, находящиеся на выключенных слоях.

Для выбора режима All (Все) в ответ на запрос Select objects: введите команду ALL и нажмите клавишу Enter. Команда All (Все) должна быть введена полностью, без сокращений, в отличие от команд других режимов выделения. Кроме того, чтобы выделить все объекты, вы можете воспользоваться сочетанием клавиш Ctrl+A, как и в других приложениях Windows.

Multiple (Несколько). Программа AutoCAD выполняет полное сканирование экрана каждый раз, когда происходит выделение объекта. Режим Multiple (Несколько) позволяет выделить несколько объектов без задержки, и при нажатии клавиши Enter все точки будут выбраны за одно сканирование экрана.

Если рисунок достаточно загроможден, выделение одного или более объектов может быть затруднительным. Часто это невозможно сделать с помощью перечисленных режимов. Например, при тесном взаимном расположении двух объектов программа выделяет только один объект при многократном выборе точки, касающейся обоих объектов. Режим Multiple (Несколько) исключает повторное выделение объекта, уже включенного в набор выделения. Во многих случаях использование режима Multiple (Несколько) является оптимальным вариантом.
