AutoCAD 2009
Шрифт:
Использование стилей для управления отображением текста также позволяет использовать чертежные стандарты, придавая последовательный вид всему проекту или всем проектам конкретной организации.
Совет
Если вы будете создавать все стандартные стили текста в файле шаблона, то впоследствии сможете использовать эти стили при создании нового рисунка. Кроме того, используя возможности Designсenter (Центр управления), вы сможете копировать текстовые стили из другого рисунка перетаскиванием с помощью мыши (работа с палитрой Designсenter (Центр управления) рассмотрена в главе 7 этой книги).
Диалоговое окно Text Style (Стиль
• устанавливать текущий стиль текста;
• добавлять или удалять, переименовывать стиль текста;
• назначать или изменять шрифт;
• устанавливать высоту текста;
• применять различные текстовые эффекты, которые заставляют текст читаться инвертированно, в обратном направлении или даже вертикально;
• изменять ширину текста так, чтобы он становился разреженным или сжатым;
• наклонять текст под назначенным углом так, чтобы он наклонялся вперед или назад.

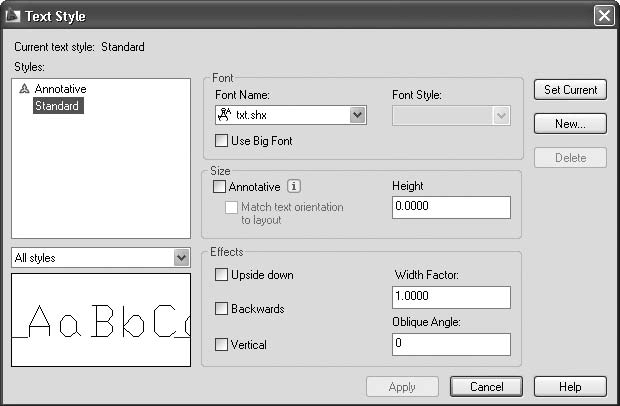

Рис. 4.37. Диалоговое окно настройки стиля текста
Чтобы открыть это окно, следует щелкнуть на кнопке Text Style (Стили текста) на вкладке Annotate (Аннотация) в группе Text (Текст) ленты или на этой же кнопке на панели инструментов Styles (Стили). Можно также выполнить команду меню Format– > Text Style (Формат -> Стиль текста). Еще один способ – ввести с клавиатуры команду STYLE или ST.
В списке Styles (Стили) показаны все стили текста, используемые в чертеже. Чтобы изменить текущий стиль, вы можете выбрать другой стиль из списка или щелкнуть на кнопке New (Новый) для создания нового стиля. При нажатии этой кнопки на экране появится окно New Text Style (Новый стиль текста) (рис. 4.38).

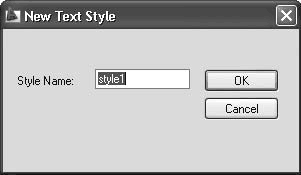

Рис. 4.38. Окно создания нового стиля текста
По умолчанию задано имя стиля style, сопровождаемое номером (style1, style2, style3 и т. д.). Чаще всего пользователи хотят указать для стиля другое имя, например совпадающее с названием связанного с ним шрифта. Если вы собираетесь назначить шрифт SIMPLEX.SHX, можете назвать стиль текста именем Simplex. Создав новый стиль, нажмите кнопку OK.
Кнопка Delete (Удалить) удаляет выбранный стиль текста.
Внимание!
Из списка можно удалить только неиспользуемые текстовые стили. В рисунке не должно быть текста, использующего стиль, который вы хотите удалить, иначе кнопка Delete (Удалить) будет неактивной.
В области Font (Шрифт) диалогового окна Text Style (Стиль текста) можно изменять название шрифта, стиль и высоту.
Раскрывающийся список Font Name (Имя шрифта) содержит список всех зарегистрированных графических шрифтов TrueType и AutoCAD SHX. Шрифтам TrueType предшествует значок TT, в то время как шрифты AutoCAD сопровождаются значком,
С помощью списка Font Style (Стиль шрифта) определяют курсивное, полужирное или обычное начертание для шрифтов TrueType. Этот список заблокирован, если выбран тип шрифта AutoCAD SHX. Когда установлен флажок Use Big Font (Использовать расширенный шрифт), список Font Style (Стиль шрифта) заменяется на Big Font (Расширенный шрифт), который предназначен для выбора имени файла расширенного шрифта. О расширенных шрифтах мы поговорим далее.
Внимание!
Изменение шрифта стиля текста автоматически изменит шрифт всех текстовых фрагментов в чертеже, использующих данный стиль. Фактически это серьезная причина использовать стили текста для управления шрифтами – так управлять видом текста гораздо удобнее.
В поле Height (Высота) вводят желаемую высоту текста, созданного с использованием выбранного стиля. Напомню, что, если вы используете значение по умолчанию 0.00, AutoCAD запрашивает высоту текста каждый раз, когда вы добавляете текст, и выбранный стиль текста является текущим. Определение высоты, большей чем 0.00, устанавливает высоту текста для этого стиля так, что программа не запрашивает ее каждый раз при добавлении текста. Некоторые шрифты TrueType могут отображаться с меньшей высотой, чем шрифты AutoCAD SHX с тем же значением высоты.
Как уже упоминалось, флажок Use Big Font (Использовать расширенный шрифт) устанавливают, чтобы определить файл расширенных шрифтов для некоторых языков. Такие файлы обеспечивают расширенный набор символов, необходимый для многих азиатских языков.
Совет
Еще одно общее соглашение – называть стиль текста так, чтобы он отображал текстовую высоту, если ее значние отлично от 0.00. Например, стиль текста, присвоенный шрифту SIMPLEX.SHX и высоте 0.125, можно было бы назвать Romans.125 или Romans -> 125. Таким образом при установке текущего стиля текста вы уже будете знать его шрифт и высоту.
Область Effects (Эффекты) диалогового окна Text Style (Стиль текста) предназначена для настройки применения различных шрифтовых эффектов, например направления текста вниз, размещения в обратном порядке или вертикально. Кроме того, вы можете изменить межсимвольное расстояние текста, а также установить угол наклона – эта методика может использоваться для создания курсивного текста.
Установка флажка Upside down (Перевернуть) переворачивает текст. Флажок Backwards (В обратном порядке) задает отображение текста задом наперед (рис. 4.39).
Рис. 4.39. К тексту применены эффекты переворачивания и обратного порядка текста в области просмотра окна Text Style (Стиль текста)
Установка флажка Vertical (Вертикально) размещает текст вертикально. Эта функция до ступна, только если выбранный шрифт поддерживает двойную ориентацию.
Внимание!
Установка флажков Upside down (Перевернуть) и Backwards (В обратном порядке) влияет только на однострочный текст. На новый и существующий многострочный текст эти настройки не действуют.
