Параметр Width Factor (Коэффициент ширины) задает межсимвольный интервал.

В поле Oblique Angle (Угол наклона) можно ввести угол наклона текста (рис. 4.40).

Рис. 4.40. Текст с применением эффектов расширения/сжатия и наклона

Область предварительного просмотра обеспечивает динамический предварительный просмотр различных параметров настройки стиля текста во время их изменения, поэтому вы заранее можете представить, как будет выглядеть текст.

Примечание

Некоторые

шрифты TrueType с примененными эффектами могут показаться рельефными. Не слишком увлекайтесь этим, поскольку эффекты не будут выглядеть так в распечатанном виде.

Нажав кнопку Apply (Применить), вы примените изменения, выполненные в окне Text Style (Стиль текста), ко всему тексту выбранного стиля. Кнопка Cancel (Отменить) предназначена для отмены любых изменений и выхода из окна Text Style (Стиль текста). Кнопка Cancel (Отменить) изменяется на кнопку Close (Закрыть) всякий раз, когда производится изменение любой из настроек в области Style Name (Имя стиля). Создание, переименование или удаление стиля текста – это все те действия, которые не могут быть отменены.

Создание и изменение таблиц

Таблица представляет собой объект, который состоит из данных в виде строк и столбцов. Многие общие возможности электронной таблицы можно использовать в сочетании с таблицами AutoCAD.

При создании таблицы в программе AutoCAD сначала следует вставить пустую таблицу, используя текущий табличный стиль с определенным количеством строк и столбцов. Для передвижения между ячейками после вставки таблицы в рисунок можно использовать клавиши Tab, Enter и клавиши управления курсором.

Примечание

Ячейка – это пересечение строки и столбца таблицы. В ней могут находиться данные в виде текста, полей, блоков или формул.

Размеры всей таблицы или отдельных строк и столбцов можно изменить с помощью управляющих маркеров. Дополнительные возможности предоставляет контекстное меню, вызываемое щелчком правой кнопки мыши.

Создание таблиц

Команда TABLE создает табличный объект: вставляет пустую таблицу в рисунок, начиная с указанной точки, или в определенную область с использованием стиля таблицы, количества строк, столбцов и размеров, которые вы назначаете. Для вызова команды TABLE нужно щелкнуть на кнопке Table (Таблица) на вкладке Annotate (Аннотация) в группе Tables (Таблицы) ленты. Данную команду также можно активизировать с помощью меню Draw– > Table (Черчение -> Таблица) либо командой строки. После запуска команды TABLE отображается окно Insert Table (Вставить таблицу), показанное на рис. 4.41. Область Table style (Стиль таблицы) используется для управления видом таблицы. С помощью стилей таблиц вы настраиваете текстовые и граничные свойства для ячеек данных, названий столбцов и заголовков. Стили таблиц подробно обсуждаются далее в этом разделе.

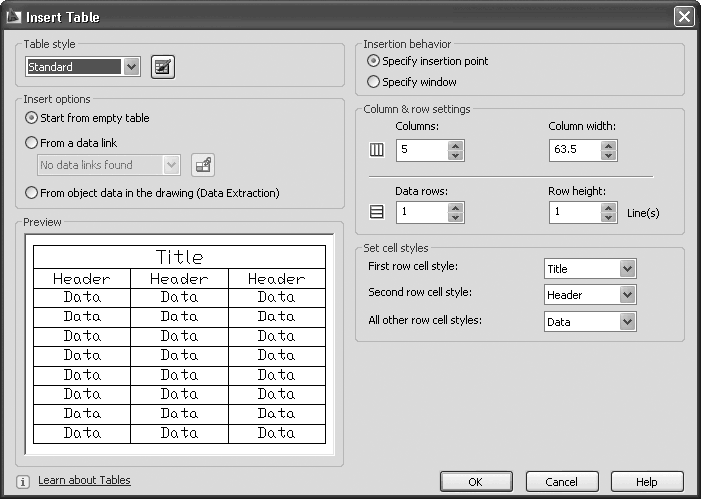

Рис. 4.41. Диалоговое окно Insert Table (Вставить таблицу)

Раскрывающийся список в области Table style (Стиль таблицы) позволяет задать текущий стиль таблицы. По умолчанию установлен стиль Standard (Стандартный). Как видно в области предварительного

просмотра в окне, представленном на рис. 4.41, табличный стиль Standard (Стандартный) предусматривает наличие как строки заголовка, так и строки с названиями столбцов. Отображение этих строк можно отключить в диалоговом окне Table Style (Стиль таблицы), которое мы рассмотрим позже.

Примечание

Вы можете установить текущий стиль таблицы, используя панель инструментов Styles (Стили).

Данные таблицы AutoCAD могут ссылаться на данные таблицы Microsoft Excel. Ссылки могут указывать на целые рабочие листы, отдельные ячейки или диапазоны ячеек. Для создания новой ссылки на данные таблицы Microsoft Excel выполните следующие действия.

1. В области Insert options (Варианты вставок) окна Insert Table (Вставить таблицу) установите переключатель в положение From a data link (По ссылке на данные).

2. Из раскрывающегося списка From a data link (По ссылке на данные) выберите значение Launch Data Link Manager (Запустить мастер присоединения данных) или щелкните кнопкой мыши на кнопке рядом со списком.

3. В результате откроется окно Select a Data Link (Выберите ссылку на данные). Щелкните в нем на строке Create a new Excel Data Link (Создать новую ссылку на данные Excel). Появится диалоговое окно Enter Data Link Name (Введите имя связи с данными).

4. Введите имя новой связи с данными, например newlink, и нажмите кнопку OK. Откроется диалоговое окно New Excel Data Link: newLink (Новая ссылка на данные Excel: newLink).

5. Из раскрывающегося списка Use an existing Excel file or browse for a new one (Использовать существующий файл Excel или найти новый) выберите пункт Browse for a file (Найти файл) или щелкните на кнопке, расположенной справа от списка.

6. В появившемся стандартном окне выбора файла найдите нужный файл Excel, после чего нажмите кнопку Open (Открыть). Окно New Excel Data Link: newLink (Новая ссылка на данные Excel: newLink) примет вид, представленный на рис. 4.42. В раскрывающемся списке появится пункт, соответствующий новой ссылке.

Рис. 4.42. Вид окна New Excel Data Link: new Link (Новая ссылка на данные Excel: newlink) после создания ссылки

7. В области Link options (Варианты ссылок) в списке Select Excel sheet to link to (Выберите лист Excel для связи) выберите определенный лист из присоединенной рабочей книги Excel. Установите переключатель в одно из имеющихся положений:

– Link entire sheet (Присоединить весь лист);

– Link to a named range (Ссылка на именованный диапазон);

– Link to range (Ссылка на диапазон).

– Рядом с данным положением переключателя расположено текстовое поле для ввода одного из принятых стандартных обозначений диапазона ячеек, а также кнопка Preview (Предварительный просмотр), позволяющая увидеть в нижней части окна создаваемую таблицу.

Кроме того, внизу справа в окне New Excel Data Link: newLink (Новая ссылка на данные Excel: new Link) есть кнопка More options (Дополнительные настройки), при нажатии которой окно расширяется и открываются дополнительные настройки содержимого ячеек и его форматирования.
