Рис. 7.13. Диалоговое окно Quick Properties (Быстрое изменение свойств)

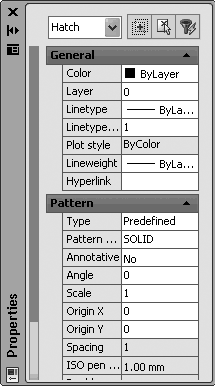

Если предоставляемых свойств окажется недостаточно, тогда после выделения штриховки, выбрав в контекстном меню пункт Properties (Свойства), вы откроете диалоговое окно, содержащее несколько большее количество настроек (рис. 7.14).
Рис. 7.14.

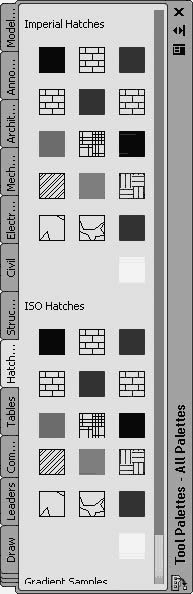

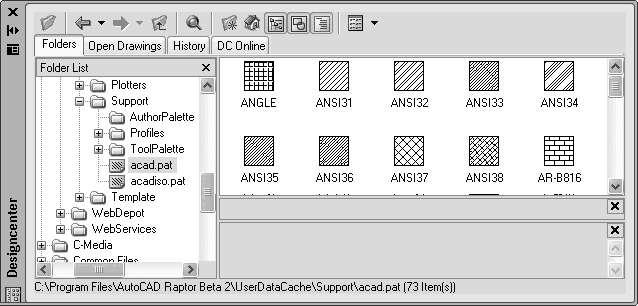

В принципе, способ нанесения штриховки существенной роли не играет, так как в дальнейшем созданную штриховку можно легко отредактировать.
Редактирование штриховки и градиента

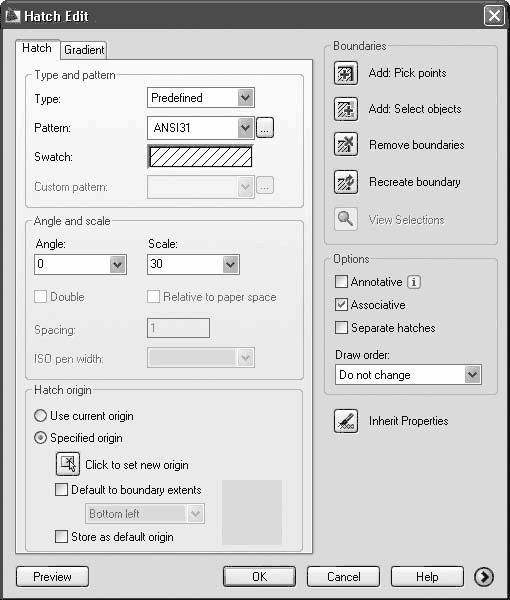

Чтобы приступить к редактированию штриховки, выполните команду контекстного меню Modify– > Object– > Hatch (Редактирование -> Объект -> Штриховка), запустив тем самым команду HATCHEDIT. После появления запроса Select hatch object: выберите штриховку для редактирования, щелкнув на одной из ее линий. Откроется диалоговое окно Hatch Edit (Редактирование штриховки) (рис. 7.15). Его можно также вызвать, просто дважды щелкнув на рисунке штриховки либо выбрав пункт Hatch Edit (Редактирование штриховки) в контекстном меню штриховки.
Рис. 7.15. Диалоговое окно Hatch Edit (Редактирование штриховки)
Замечу, что диалоговое окно Hatch Edit (Редактирование штриховки) отличается от диалогового окна Hatch and Gradient (Штриховка и градиенты) только несколькими параметрами. Поэтому, если вы научились наносить штриховку, то ее редактирование не составит труда.
В окне Hatch Edit (Редактирование штриховки) можно изменять любые настройки штриховки: масштаб, угол наклона линий, рисунок и прочее, то есть все параметры, которые задавались при ее создании.
Кроме того, можно изменять контуры штриховки, и вследствие своей ассоциативности она будет принимать новые очертания. Однако при удалении и подрезании контура или, например, перемещении штриховки отдельно от контура штриховка теряет свою ассоциативность. И об этом не следует забывать.
Однако существует способ, при котором штриховку можно редактировать вместе с контуром. По умолчанию программа настроена так, что при выделении штриховки контур заштрихованного объекта не выделяется и наоборот – при выделении контура выделяется только он, но не штриховка. Однако можно сделать так, что штриховка и ее граница будут рассматриваться как единый объект.
Щелкните правой кнопкой мыши на свободном месте чертежа и выберите в открывшемся контекстном меню пункт Options (Параметры). Откроется диалоговое окно Options (Параметры). Перейдите на вкладку Selection (Выделение) и затем установите флажок Associative Hatch (Ассоциативная штриховка).
После этого штриховку и границу можно будет редактировать одновременно. Однако помните, что теперь при удалении, например, штриховки, контур также исчезнет с чертежа, так как эти два объекта всегда будут выделяться вместе. Установка флажка Associative Hatch (Ассоциативная штриховка) присваивает переменной PICKSTYLE значение 2.
Кроме того, можно выполнять подрезание

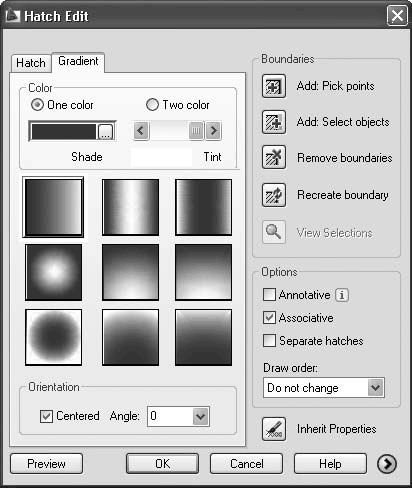

Чтобы изменить настройки градиента, в диалоговом окне Hatch Edit (Редактирование штриховки) перейдите на вкладку Gradient (Градиент) (рис. 7.16) и измените параметры по своему усмотрению.
Рис. 7.16. Вкладка редактирования свойств градиента
Как и в случае со штриховкой, в изменении настроек градиента нет ничего сложного – такие же параметры задаются и при его создании.
Резюме
Создание штриховки в AutoCAD максимально упрощено. Фактически все, что требуется от пользователя, – это указать шаблон штриховки и правильно определить границы заштриховываемой области. При всем этом присутствует возможность изменения большого количество параметров для более гибкой настройки штриховки. Кроме того, область можно заполнить не только штриховкой, но и градиентной заливкой. Причем изменить настройки штриховки и градиентной заливки можно как в процессе их создания, так и путем редактирования существующих объектов.
Глава 8
Работа с листами и печать
Окна просмотра в пространстве листа
Создание и редактирование листов
Печать
Резюме
Вы уже научились создавать несложные двухмерные чертежи. Однако в большинстве случаев работа на этом не заканчивается, так как результаты ваших трудов необходимо подготовить к печати и вывести на бумагу. Как это сделать, рассмотрим далее в этой главе.
Возможно, работая с AutoCAD, вы уже обратили внимание на то, что внизу графической зоны чертежа обычно выбрана вкладка Model (Модель) (рис. 8.1).
Рис. 8.1. План здания в пространстве модели
Данная вкладка обеспечивает работу в пространстве модели, где вычерчиваются и редактируются все объекты чертежа. Рядом с вкладкой Model (Модель) расположены еще и вкладки Layout (Лист) (по умолчанию их две), активизировав которые мы переключимся в пространство листа. Пространство листа – это среда, предназначенная для размещения различных видов конструкции, вычерченной в пространстве модели.
Чертеж плана этажа в пространстве листа показан на рис. 8.2.
Рис. 8.2. План здания в пространстве листа
Окна просмотра в пространстве листа
Пространство листа используется для размещения на одном чертеже нескольких видов построенной модели. Работа в пространстве листа аналогична работе конструктора за кульманом, так как любая вкладка листа имитирует бумажный лист. Чтобы перейти в пространство листа, необходимо выбрать соответствующую вкладку.
