Шрифт:

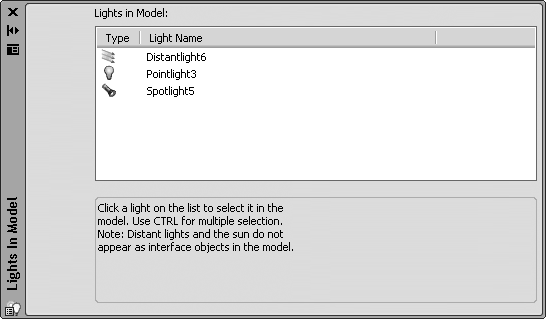

Рис. 12.8. Список источников света, имеющихся на чертеже

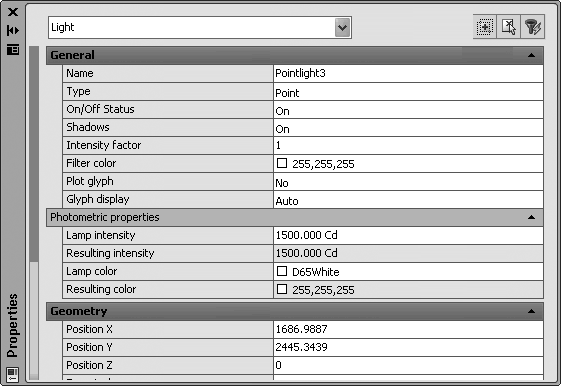

Непосредственно на этой палитре можно удалить ненужный источник света. Кроме того, выбрав в контекстном меню источника команду Properties (Свойства), вы получите доступ к одноименной палитре (рис. 12.9), на которой можно изменять все настройки выбранного источника света. Эту палитру можно также открыть, выбрав соответствующий пункт в контекстном меню выделенного источника света в пространстве модели.
Рис. 12.9.
Здесь можно изменить все параметры, заданные при создании источника. Кроме того, на палитре присутствуют дополнительные настройки отображения теней. Поэтому, если вам привычнее работать с диалоговыми окнами, чем с командной строкой, можно сначала создать источник света с параметрами по умолчанию, а затем без особых проблем изменить его настройки, что займет меньше времени.

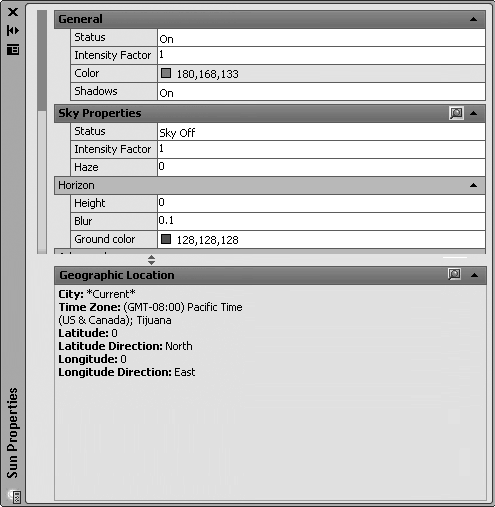

Возможно, вы обратили внимание на то, что в списке источников света отсутствует такой источник, как солнце, хотя он присутствует на всех моделях. Поэтому, чтобы получить доступ к настройкам солнца и неба, выполните команду меню View– > Render– > Light– > Sun Properties (Вид -> Тонирование -> Освещение -> Свойства солнца) или щелкните на кнопке Sun Properties (Настройки солнца) на вкладке Visualize (Визуализация) в группе Sun (Солнце) ленты. Откроется палитра Sun Properties (Свойства солнца) (рис. 12.10).
Рис. 12.10. Настройка солнца и неба

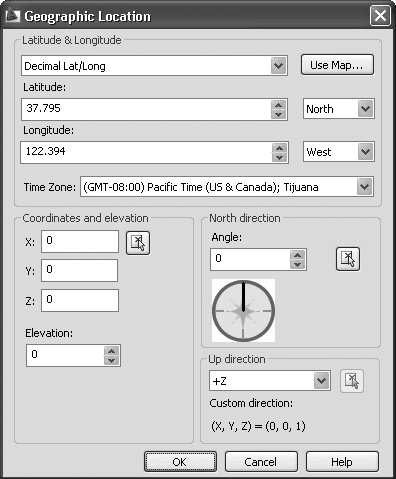

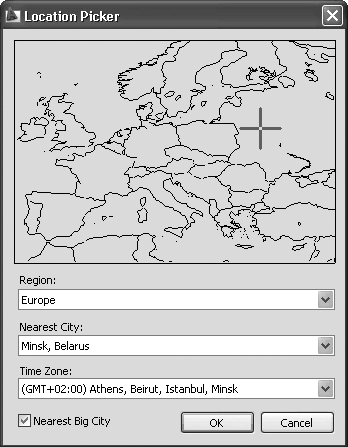

Эта палитра во многом схожа с предыдущей. Отличительной особенностью является то, что здесь вы сможете изменить дату и время, а также просмотреть текущее географическое расположение модели.
Работа с материалами
Материал является свойством объекта, отвечающим за его внешний вид: цвет, отражающую способность, прозрачность и т. п.
По умолчанию в программе содержится библиотека с более чем 300 образцами материалов, основные из которых расположены на нескольких вкладках палитры Tool Palletes (Инструментальные палитры) (рис. 12.11). Данная палитра появляется при нажатии сочетания клавиш Ctrl+3 или автоматически при переключении в пространство 3D Modeling (Трехмерное моделирование).
Рис. 12.11. Палитра, содержащая образцы материалов
Все основные средства работы с материалами расположены на вкладке Visualize (Визуализация) в группе Materials (Материалы) ленты, а также на палитре Materials (Материалы) (рис. 12.12), которую можно вызвать щелчком на одноименной кнопке на вкладке Visualize (Визуализация) в группе Materials (Материалы) ленты. Кроме того, можно ввести с клавиатуры команду MATERIALS.
Рис. 12.12. Палитра Materials (Материалы)
В верхней части палитры расположена область Available Materials in Drawing (Материалы, доступные на чертеже), где отображаются образцы материалов, подключенные
Представление образцов материалов в виде маленьких рисунков не слишком информативно, но с помощью кнопки Toggle Display Mode (Переключить способ показа), расположенной в верхнем правом углу палитры, можно быстро растянуть образец материала на все окно, что увеличит детальность его отображения (это удобно при редактировании).
Ниже области с образцами материалов расположены две группы кнопок, позволяющие работать с материалом. С левой стороны находятся три кнопки.
• По умолчанию образцы материалов отображаются в виде шара. Однако при желании можно изменить форму образца материала с помощью кнопки Swatch Geometry (Геометрия образца), которая позволяет выбрать один из трех вариантов: куб, цилиндр или шар. Например, если в дальнейшем вы собираетесь применить материал к параллелепипеду, то лучше выбрать куб, чтобы заранее увидеть, как будет выглядеть подобный объект с новым материалом.
• После нажатия кнопки Checkered Underlay Off (Пестрое основание выключено) (при этом она изменит свое название на Checkered Underlay On (Пестрое основание включено)) выбранный образец материала отображается на пестром фоне, что очень удобно для настройки непрозрачности материала.
• Кнопка Preview Swatch Lighting Model (Просмотр образца освещенности модели) позволяет увидеть, как будет выглядеть материал при освещенности с одной или с нескольких сторон.
Справа расположены следующие кнопки.
• Процесс создания нового материала достаточно прост. Щелчок на кнопке Create New Material (Создать новый материал) вызывает небольшое одноименное окно. Задав название и описание создаваемого материала в полях Name (Название) и Description (Описание) соответственно, щелкните на кнопке OK.
• Purge from Drawing (Очистить чертеж) – удаляет выбранный материал с чертежа. Однако удалить можно только материалы, которые не присвоены объекту или слою. Кроме того, удалению не поддается материал Global (Глобальный).
• После нажатия кнопки Indicate Material in Use (Указать используемые материалы) изменяется отображение материалов, которые используются в чертеже, – в правом нижнем углу чертежа появляется небольшой рисунок, свидетельствующий о том, что данный образец материала присвоен какому-либо объекту.
• Кнопка Apply Material to Objects (Применить материал к объектам) позволяет назначить выбранный материал какому-либо объекту на чертеже. После щелчка на ней указатель приобретает вид кисточки. Чтобы назначить материал каким-либо объектам, выберите их, а затем нажмите клавишу Enter.
• Использование кнопки Remove Materials from Selected Objects (Удалить материалы из выбранных объектов) не отличается от использования кнопки Apply Material to Objects (Применить материал к объектам), но с ее помощью вы удалите материалы из объектов. Если быть более точным, то в результате объектам будет присвоен материал Global (Глобальный), используемый по умолчанию.
