Avenger. Часть 2

Иванов С. В.

В 1956 году Лесная служба США закупила у US Navy восемь самолетов Эвенджер TBM-3U. Их предполагали использовать для транспортировки водяных бомб. В мастерских Лесной службы каждый самолет оснастили двумя 1514 литровыми баками для воды, размещенными в бомбовом отсеке. Первое испытание по сбросу воды было предпринято в полете на высоте 30 метров и скорости 185 км/час. Вода покрыла площадь 15x91 м. После длительных испытаний было установлено, что более эффективным будет использовать один бак емкостью 2271 литр. После подтверждения пригодности Эвенджеров для тушения пожаров, проявилась заинтересованность в модернизации этих машин и со стороны частных фирм. В 1958 году Джим Венблес основал вблизи Лос-Анджелеса фирму Hemet Valley Flying Services, которая в 80-х годах, еще имела десять летающих ТВМ. Подобная же фирма созданная Артом Селлерсом функционировала в канадской провинции Британская Колумбия. В конце 80-х годов она располагала

восемнадцатью пригодными для полетов самолетами ТВМ Эвенджер.

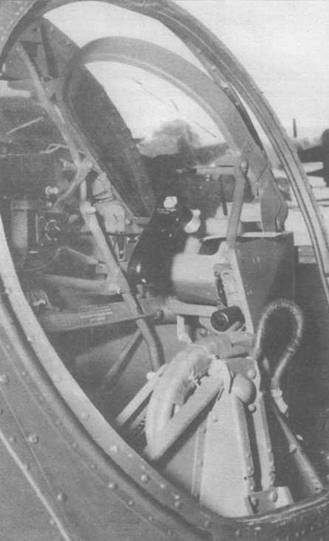

Внутренность строковой башенки. Здесь видна пистолетная ручка, служащая для наведения башенки и ведения огня.

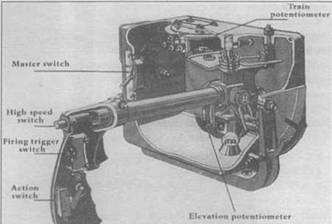

Разрез механизма управления башенкой: ее поворотом, подъемом пулемета и ведением огня. Все эти операции выполнял стрелок, передвигая рычаг, на котором была закреплена пистолетная рукоядка со спуском. Рычаг был сопряжен с потенциометрами и каждое его отклонение приводило к включению электропривода башенки. На конце рычага имелся переключатель, который позволял увеличить скорость вращения и подъема, но при этом уменьшалась точность наведения.

Башенка типа 150SE-2 установленная на Эвенджере. Виден болт башенной люльки и пистолетная рукоятка управления башенкой.

Башенка с сидящим в ней стрелком, который держит рычаг наводки и ведения огня. Хорошо заметна теснота башенки, поэтому в качестве стрелков выбирали моряков невысокого роста.

Канада

В 50-х годах, Канада эксплуатировала 115 самолетов ТВМ-3Е, TBM-3W, а также TBM-3S. Ими были оснащены 880-я и 881-я эскадрильи, базирующиеся на береговых аэродромах, и на авианосце HMCS Magnificent.

Франция

В начале 50-х годов, США передали Военно-морской авиации Франции некоторое количество ТВМ-3Е, а также TBM-3S -2/W-2. Ими были вооружены следующие подразделения: 2S (Lann-Bihoue) TBM-3W, а также TBM-3S 3S (Cuers), 10S (St/Raphaet), 15S (Lartigne), 4F (Karouba), 6F (Lartigne), 9F (Asperetto). Самолеты Эвенджер базировались также на авианосцах Arromanches, LaFayette и Bois-Belleay. Эвенджеры с нарисованными на фюзеляже и законцовках крыльев белыми полосами участвовали в авиационном прикрытии британо-французской операции в районе Суэцкого канала 1956 году. Эти самолеты были выведены из эксплуатации в 1963 году.

Двигатель Wright R-2600-8 на прототипе XTBF-1. Видны накладки на винте Curtiss Electric. На серийных самолетах Эвенджер устанавливались воздушные винты Hamilton Standard без накладок.

Пулемет калибра 12,7 мм установленный в задней нижней стрелковой точке обслуживался радиооператором. На верхнем снимке слева видна патронная коробка, закрепленная на правом борту фюзеляжа. С левой и правой стороны пулемета имелись окна, которые позволяли стрелку лучше наблюдать за задней полусферой.

Двигатель Wright R-2600-20 на ТВМ-3, виден дополнительный воздухозаборник в нижней части капота.

Япония

Самолеты Эвенджер стали первыми самолетами, переданными в 1954-55 годах японским Морским Силам Самообороны (Kaijo Jieitai).

С базы Омура в Сасебо летало по десять самолетов TBM-3S-2 и ТВМ-3W-2 предназначавшихся для обнаружения подводных лодок. Их количество постепенно сокращалось (неисправные машины разбирали на запчасти). В 1960 году оставшиеся Эвенджеры переоборудовали в буксировщики мишеней, а в 1962 году они были окончательно списаны.

Голландия

В 1953-64 годах Королевские Голландские Воздушные Силы Военного Флота получили 50 самолетов TBM-3S и TBM-3W. Ими была оснащена эскадрилья № 1, базирующаяся в Хато, на острове Курасао Голландских Антильских островов, а также эскадрилья № 4 базирующаяся на авианосце HNMLS Karel Doorman (ex-HMS Venerable). Они использовались для выполнения заданий по поиску подводных лодок.

Велкобритания

Самолеты Эвенджер модификаций ТВМ-3Е и TBM-3S, Flit Air Arm вновь получил в 1953 году (100 штук). Им было присвоено обозначение Эвенджер AS Mk. 4 (в том случае, если речь шла о ТВМ-3Е с оригинальным оборудованием и вооружением), Эвенджер AS Мк. 5 (TBM-3S с установленным британским оборудованием, в данном случае с обтекателем увеличенного размера под правым крылом) и Эвенджер AS Mk. 6 (TBM-3S с установленным британским оборудованием и обтекателем радара в передней части бомбового отсека). Они использовались для заданий по обнаружению подводных лодок во время войны в Корее. Эти самолеты в 1954 году были частично заменены самолетами Грумман S2F-1 Сентинел. В 1955 году оставшиеся самолеты Эвенджер были признаны устаревшими и в первой линии их заменили самолетами Фэйри Файерфлай Мк 5, хотя ТВМ на вооружении FAA оставались до 1962 года. Последней частью эксплуатировавшей эти самолеты была 831-я эскадрилья.

Левая стойка основного шасси самолета TBF-1. На диске колеса установлен колпак. На более поздних Эвенджер ах они не устанавливались.

Хвостовое колесо. Над колесом видна серьга для крепления самолета на палубе.

Схемы стойки основного шасси (вверху) и хвостового колеса (внизу).

Уругвай

В 1950 году около 12 самолетов ТВМ-1С получила Servicio Aeronautica de la Marina. Некоторые из них находились в эксплуатации еще в 70-х года.

Описание конструкции

Самолет TBM/TBF Эвенджер был однодвигательным среднепланом цельнометаллической конструкции, с убирающимся в полете двухколесным шасси и хвостовым колесом, и одинарным вертикальным стабилизатором.

Фюзеляж. Имел полумонококовую конструкцию переменного полуэллиптического сечения с дюралевой обшивкой (из сплавов 24ST, 24SO, 52S) подкрепленную шпангоутами и стрингерами. К центральной части фюзеляжа крепилось крыло. К одному из шпангоутов в задней части, крепилось хвостовое колесо. Вертикальный стабилизатор с интегрированным форкилем, а также горизонтальный стабилизатор были установлены в задней части фюзеляжа. Тормозной крюк для посадки на авианосцах, убирающийся при помощи цепной передачи, крепился к последнему шпангоуту.

Кабина экипажа. Была отделена от двигательной установки стальной плитой, представляющей собой противопожарную перегородку. Кабина пилота была спереди защищена козырьком с окнами из плексигласа, вставленных в алюминиевые переплеты. Фонарь кабины сдвигался назад. С левой стороны имелось специальное открывающееся окошко, предназначенное для аварийной эвакуации.

Посадочный крюк на ТВМ-3, устанавливающийся на поздних Эвенджерах начиная с Bu№ 86175.
