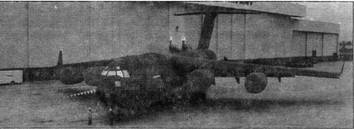

Первый опытный С-17

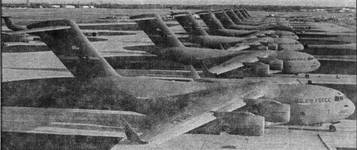

Серийные С-17 на авиабазе Чарльстон, где впервые освоили новейший самолет
Типовая численность экипажа три человека: командир и второй летчик, кресла которых расположены рядом, и оператор погрузочно-разгрузочного оборудования, рабочее место которого находится по правому борту под приподнятым полом кабины экипажа. Кроме того, имеются места для двух наблюдателей. Вход в кабину

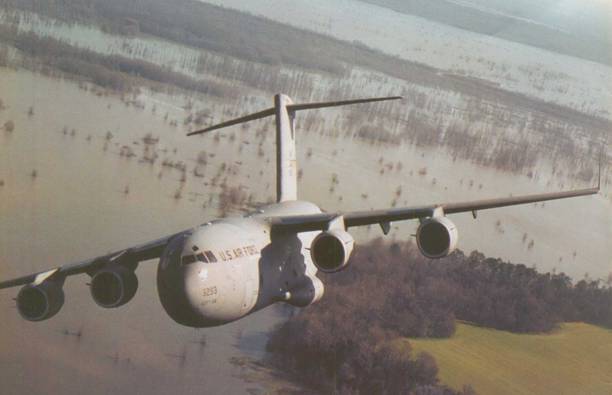

Хвостовое оперение Т-образное со стреловидными килем и стабилизатором. Размах стабилизатора 19,81 м, площадь 79,2 м2 . Рули высоты двухсекционные, длина внутренней секции 4,45 м. Руль направления двухсекционный двухсегментный, высота руля направления 3,4 м.

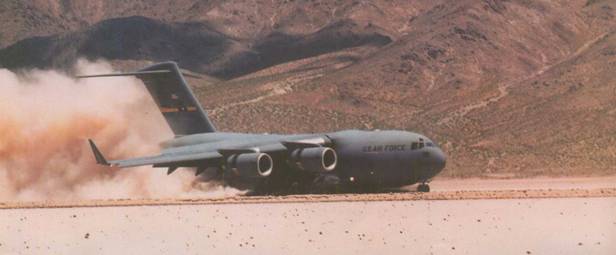

Шасси трехопорное убирающееся с гидравлическим приводом и возможностью аварийного выпуска под действием силы тяжести. Рассчитано на посадку при скорости снижения 4,57 м/с и эксплуатацию с бетонированных и небетонированных ВПП. Передняя стойка двухколесная, убирается вперед. Основные стойки шестиколесные с двумя последовательно расположенными одноосными трехколесными тележками, убираются в обтекатели по бокам фюзеляжа. Система торможения позволяет остановить самолет, движущийся со скоростью 240 км/ч, при массе 228 т на дистанции 490 м за 14 с. Колея шасси 10,27 м, база 20,05 м.
Четыре двигателя располагаются в подкрыльных гондолах на пилонах. ТРДД F117- PW-100 модульной конструкции является вариантом гражданского двигателя PW2040 (установлен на самолете Боинг 757) и имеет одноступенчатый вентилятор, четырехступенчатый компрессор НД, 12-ступенчатый компрессор ВД, двухступенчатую турбину ВД и пятиступенчатую турбину НД. Установлены устройства реверсирования тяги на земле и в полете, газы при реверсировании вытекают вверх для предотвращения засасывания пыли двигателями или повреждения конструкции и двигателей посторонними предметами. Установлена электронная система управления двигателями, активная система управления радиальными зазорами. Длина двигателя 3,729 м, диаметр корпуса вентилятора 2,154 мм, сухая масса двигателя 3220 кг, степень двухконтурности 6,0, степень повышения давления 31,8, расход воздуха 608 кг/с, удельный расход топлива на крейсерском режиме при М=0,8 на высоте 10670 м – 0,563 кг/кгс-ч. ВСУ Гаррет GTCP331 установлена в отсеке правой основной стойки шасси.

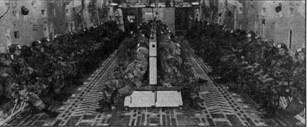

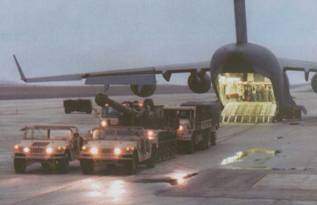

Варианты загрузки С-17: слева – пять бронетранспортеров LAV-25, справа – 103 пехотинца

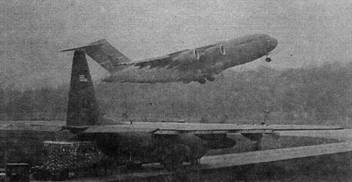

С-17 взлетает с авиабазы Тузла. "Глобмастер" активно использовались в агрессии американцев против сербов – на самолете этого типа было перевезено больше грузов, чем на любом другом.
Топливо размещается в баках общей емкостью 102614 л. Имеется система дозаправки топливом в полете.
Система управления полетом электродистанционная (ЭДСУ) цифровая с четырехканальной схемой резервирования и приводом органов управления (элеронов рулей высоты и руля направления) от двух гидравлических систем. В каждом канале используется ЭВМ фирмы Дженерал Электрик. Имеется резервная система управления с механической проводкой к гидроприводам. (Во время испытательного полета 17 октября 1991 г. на опытном самолете Т-1 произошло автоматическое отключение всех четырех каналов ЭДСУ и переход на механическую систему, с использованием которой и была совершена посадка. Это было вызвано чрезмерным разбегом данных от четырех приемников воздушного давления, расположённых на фюзеляже вследствие искажения
Ручка управления нового типа: вся ручка отклоняется для управления тангажом и только верхняя четвертая часть – для управления креном. Имеется система улучшения устойчивости и управляемости. Испытания самолета на больших углах атаки показали необходимость установки ограничителя угла атаки и выявили недостаточный уровень естественных признаков предупреждения о приближении к сваливанию при выпущенных закрылках, что требует применения автомата тряски ручки управления.
Приборное оборудование включает два ИЛС, четыре многофункциональных индикатора на цветных ЭЛТ, в качестве резервных используются обычные приборы, возможно применение очков ночного видения. Используются две независимые ИНС с кольцевыми лазерными гироскопами, впервые на ВТС скомплексированные с цифровой СУП, бортовая автономная система генерирования нейтрального газа OB1GGS, метеорологическая РЛС Бендикс AN/ APS-133(V), приемник навигационной спутниковой системы.
Электронное оборудование имеет соединительные устройства, выполненные с применением поверхностного монтажа и гибких схем.
Размах крыла: 50,29 м, длина самолета 53,04 м; высота самолета 16,79 м; диаметр фюзеляжа 6,85 м; площадь крыла 353,0 м 2 ; грузовая кабина: длина (включая заднюю рампу длиной 6,05 м) 20,79 м, максимальная ширина 5,49 м, высота под крылом 3,76 м, максимальная высота 4,11 м, объем 592 м 3 .
, кг: максимальная взлетная 263083; пустого снаряженного 122016; максимальная полезная нагрузка при перегрузке 2,25 – 78108; нормальная полезная нагрузка при перевозках: между театрами военных действий при перегрузке 2,5 – 56245, тяжелых грузов при перегрузке
2,25 – 69535.
Нормальное крейсерское число М на высоте 8535 м – 0,77; максимальная крейсерская скорость (земная индикаторная) в полете на малой высоте 648 км/ч; скорость при сбрасывании грузов (земная индикаторная): у земли 213-463 км/ч, на высоте 7620 м – 241- 463 км/ч; скорость захода на посадку с максимальной перевозимой нагрузкой 213 км/ч; практический потолок 13700 м; потребная длина ВПП при взлете с нагрузкой 75750 кг – 2286 м; потребная длина ВПП при посадке с нагрузкой 75750 кг с использованием реверса тяги 915 м; радиус действия без дозаправки в полете: с нагрузкой 36785 кг при перегрузке 3,0 – 925 км, с нагрузкой 56245 кг при перегрузке 2,25 при полете туда и без нагрузки при полете обратно 3520 км; дальность полета без заправки топливом в полете с нагрузкой: 72575 кг при перегрузке 2,25 – 4445 км, 71895 кг при перегрузке 2,25 – 5000 км, 56245 кг при перегрузке 2,5 – 5190 км; перегоночная дальность 9430 км.
Константин КУЗНЕЦОВ
Специальные штурмовые самолеты – оружие последней надежды

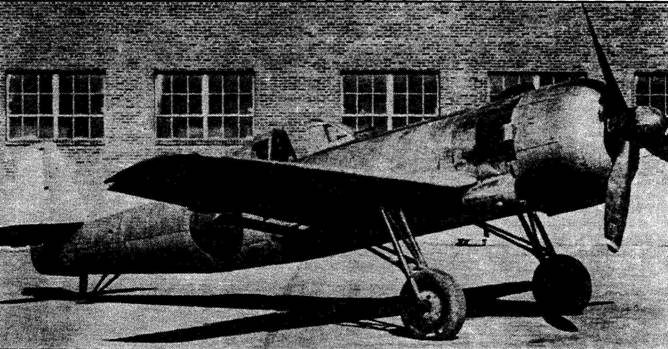

Самолет Ки-115 "Цурюги". Шасси еще без амортизации, но закрылки уже установлены. Хорошо видны маслорадиатор, верхний воздухозаборник для двигателя и металлический винт. Вместо телескопического прицела установлен кронштейн с мушкой и прорезью.
