Всего до окончания войны было построено 105 самолетов "Цурюги", в том числе 1 прототип, 22 штуки – на заводе в Явато и 82 – на заводе в Ота. Несмотря на довольно большие объемы производства, ни один из этих самолетов не был применен в боевых условиях. И вообще об их существовании стало известно только после войны, когда союзническая техническая комиссия проводила инспекции японских военных предприятий. Её представители с интересом рассматривали множество самолетов, предназначенных для "специальных штурмовых атак", о которых до сего дня разведка даже не подозревала. Тогда же были проведены облеты исправных самолетов, что позволило оценить их летные качества, и сделаны фотоснимки, благодаря которым мы имеем представление об облике этих необычных машин.
БАЛЛИСТИЧЕСКИЕ
Михаил ПЕРВОВ
Продолжение. Начало в "АиК" №4,7-12"98, 1-4,7,10,1249, 1-4'2000
Межконтинентальная баллистическая ракета УР-100Н
МБР УР-100Н
Постановление правительства о разработке ракетных комплексов Р-36М, МР-УР-100 и УР-100Н, оснащенных РГЧ ИН, вышло 2 сентября 1969 года. МБР УР-100Н разработана в ЦКБ машиностроения под руководством Владимира Челомея и в филевском Филиале № 1 ЦКБМ, возглавляемом Виктором Бугайским.
Разработка проекта ракеты, оснащенной РГЧ ИН с шестью боевыми блоками, начата в 1967 году (по другим данным, проект модернизации ракеты УР-100 был впервые предложен Челомеем в 1968 году). Постановление правительства о создании УР-100Н с размещением в ШПУ ОС повышенной защищенности вышло 19 августа 1970 года.
"Концепция Челомея основывалась на необходимости иметь на боевом дежурстве большое количество относительно дешевых в изготовлении и простых в эксплуатации ракет среднего класса УР-100Н. Главный мотив – количество через дешевизну, которая обеспечивается простотой конструкции ракеты и пусковой установки. Эффективность такого подхода объяснялась тем, что в этом случае вероятный противник при нанесении опережающего удара не сможет подавить многочисленные пусковые установки (шахты), а при ответном массированном ударе противоракетная оборона противника не справится с обрушившимися на нее многочисленными боеголовками. При кажущейся внешней простоте концепция Челомея имела глубокую проработку с учетом военной доктрины вероятного противника и экономического положения СССР". (Однажды и навсегда… Документы и люди о создателе ракетных двигателей и космических систем академике Валентине Петровиче Глушко. – М.: Машиностроение, 1998. С. S68).
Из книги "Государственный космический научно-производственный центр имени М.В.Хруничева":
"Новый комплекс являлся дальнейшим качественным развитием комплексов семейства "соток" и обладал существенно более высокими тактико-техническими и эксплуатационными характеристиками. Наряду с принципиальным новшеством – применением разделяющейся головной части индивидуального наведения на цели – впервые использовалась бортовая вычислительная машина. ТПК с ракетой был подвешен в ШПУ на системе амортизации, что наряду с усиленным шахтным сооружением обеспечило высокую защищенность комплекса от поражающих факторов ЯВ. Комплекс отличался повышенной живучестью и высокой боевой эффективностью в сравнении с комплексами второго поколения".
(Государственный космический научно-производственный центр имени М.В.Хруничева. 80 лет. – М.: Военный парад, 1996. С. 64).
Для МБР УР-100Н в Конструкторском бюро химической автоматики под руководством главного конструктора Александра Конопатова разработан комплекс двигателей всех ступеней. Для первой ступени были созданы однокамерные маршевые двигатели РД- 0233 и РД-0234, выполненные
Для второй ступени созданы двигатели РД-0235, выполненный по замкнутой схеме, и РД-0236, выполненный по открытой схеме. Маршевый однокамерный двигатель неподвижно закреплен на корпусе второй ступени. Управление осуществляется с помощью рулевого двигателя с четырьмя поворотными камерами сгорания.
Для боевой ступени разведения боевых блоков в КБ химавтоматики под руководством Александра Конопатова разработан двигатель РД-0237 с вытеснительной системой подачи топлива.
В систему разделения ступеней и отделения боевой части входят тормозные пороховые ракетные двигатели, разработанные в КБ-2 завода № 81 под руководством Ивана Картукова.
ШПУ ОС повышенной и высокой защищенности разработаны в Филиале № 2 ЦКБМ под руководством Владимира Барышева. Защитное устройство для ШПУ было разработано под руководством главного конструктора Центрального КБ тяжелого машиностроения Бориса Аксютина. Система управления разработана в харьковском НИИ-692 под руководством Владимира Сергеева. Унифицированный командный пункт повышенной защищенности шахтного типа разработан в ЦКБ ТМ под руководством Николая Кривошеина и Бориса Аксютина. Ядерные боезаряды МБР УР-100Н разработаны в НИИ-1011 (ныне Российский федеральный Ядерный центр – ВНИИ технической физики, г. Снежинск Челябинской области). Научные руководители работы – Е.Н.Забабахин, главные конструкторы – Б.В.Литвинов, А.Д.Захарен ков, О.Н.Тиханэ.
9 апреля 1973 года состоялся первый испытательный пуск ракеты на полигоне Байконур. Испытания ракеты были завершены в октябре 1975 года после проведения 25 пусков. 30 декабря 1975 года комплекс УР-100Н принят на вооружение.
26 апреля 1975 года первый полк боевых ракетных комплексов с МБР УР-100Н Нижнеднепровской дивизии был поставлен на боевое дежурство неподалеку от города Первомайска на Украине. 18 декабря 1976 года приступил к боевому дежурству возле города Татище- во Саратовской области ракетный полк УР-100Н в ШПУ повышенной защищенности. 6 ноября 1979 года приступил к боевому дежурству полк с усовершенствованными МБР УР-100Н под городом Хмельницким на Украине.
УР-100Н первоначально размещались в ШПУ повышенной защищенности, разработанных Филиалом № 2 ЦКБ машиностроения (ныне – ГНИП "ОКБ Вымпел"), возглавляемым Владимиром Барышевым. Позже все имеющиеся шахты повышенной защищенности были переоборудованы в шахты высокой защищенности, разработанные этим же предприятием под руководством Владимира Барышева. Всего было построено 360 шахтных пусковых установок высокой защищенности (ШПУ ВЗ). Они размещались в позиционных районах дивизий, дислоцированных под городами Первомайск (90 ШПУ ОС), Хмельницкий (90 ШПУ ОС), Татищево (110 ШПУ ОС) и Козельск (70 ШПУ ОС).

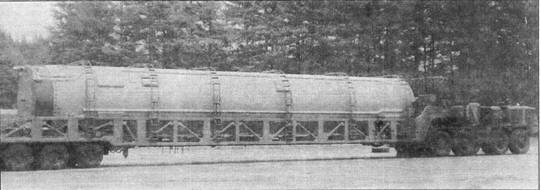

МБР УР-100Н на транспортере
УР-100Н в шахтной установке
Серийное производство МБР УР-100Н было развернуто в 1974 году на Московском Машиностроительном заводе имени М.Хруничева. Выпуск маршевых двигателей первой ступени был освоен Воронежским механическим заводом и филиалом Пермского моторостроительного завода имени Я.М.Свердлова. Маршевые двигатели второй ступени и рулевые двигатели выпускались Ленинградским машиностроительным производственным объединением "Красный Октябрь". Двигатели блока разведения изготовлял Усть-Катавский вагоностроительный завод. Компоненты системы управления собирали на
