Командование ВВС требовало не только повысить надежность М-4, но и устранить недобор по летным характеристикам, прежде всего по дальности. ОКБ-23 ответило рядом проектов модернизации базового самолета и новых бомбардировщиков. Рассматривались способы повышения запаса топлива на борту М-4, что вело к увеличению взлетной массы и требовало применения силовой установки большей мощности. В частности, прорабатывался вариант с 4-я двигателями ВД-5 конструкции КБ-36 Добрынина с большей по сравнению с АМ-3 взлетной тягой и переход на форсажные двигатели, например, на четыре АМ-ЗФ по 13000 кгс на взлете. Форсаж мог использоваться также при прорыве ПВО, позволяя поднять потолок. Был и путь снижения расхода топлива, для чего в наибольшей степени подходили созданные КБ-36 двигатели ВД-7 .
1*
Конус в убранном положении
Положение штанги топливоприемника перед контактом и во время него

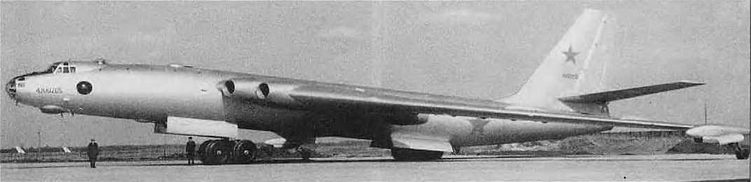

Первый танкер – самолет М-4 №0205
По срокам освоения в производстве наиболее привлекательным выглядел АМ-ЗФ, но подробный расчет показал и недостатки форсирования силовой установки: росла масса конструкции за счет ее усиления, снижался ресурс, на крейсерском режиме ухудшалась экономичность двигателя. Двигатели Добрынина, хотя и считались перспективными, были еще очень далеки от серии, и единственным ТРД, пригодным для М-4. оставался АМ-3.
Фактически единственным реальным способом увеличения дальности оказалась дозаправка в воздухе. Оснащение самолета такой системой было задано ОКБ-23 правительственным постановлением еще в сентябре 1953 г. В отличие от Ту-16, для «эмки» была выбрана не отечественная система «крыло-крыло», а схема, появившаяся з Англии и доведенная до совершенства в США. Шланг с массивным конусом на конце выпускался с борта танкера. Заправляемый самолет должен был подойти и с расстояния примерно в метр «выстрелить» заправочной штангой в конус. Вытолкнутая сжатым воздухом выдвигаемая часть штанги ударялась в конус- мишень, которая при этом сдвигалась, носок штанги входил в горловину, замок закрывался, и начиналась перекачка топлива. Относительное смещение двух самолетов компенсировалось за счет сматывания или наматывания шланга. Лебедка включалась автоматически по изменению силы натяжения шланга. Заправляемый самолет стали именовать «активным» участником процесса, а танкер – «пассивным». Управляли дозаправкой командир бомбардировщика и бортинженер танкера.
Система дозаправки «Конус» для бомбардировщика М-4 была создана ОКБ-918 С.М.Алексеева (подробнее см. «АиВ», №3'98) Для ее отработки построили летающие лаборатории на базе Ил-28 и МиГ-19. Заводские испытания системы проводились на трех переоборудованных машинах: первом опытном и двух серийных №№0104 и 0205. На самолете «М» установили лебедку со шлангом, но он мог лишь имитировать заправщик, т.к. его топливная система осталась без изменений. Первым танкером, способным отдавать топливо, стал М-4 №0205, который оснастили расходным баком с насосным агрегатом, опытным комплексным агрегатом заправки (КАЗ) и другим необходимым оборудованием. Машина №0104 получила штангу дозаправки.
Заводские испытания системы проходили трудно. В начале роль танкера выполнял самолет «М», поэтому передача топлива не предполагалась. Однако и сухой контакт оказался непростой задачей. Первыми его попытались осуществить опытные командиры экипажей Галлай, Опадчий, Степанов. При сближении возмущения от носовой части фюзеляжа заставляли конус колебаться, и попасть в него не удавалось. А вот молодой летчик Н.И.Горяйнов нашел подход к решению проблемы. Отработав методику на Ил- 28ЛЛ, он выполнил первую «сухую дозаправку» на М-4. После предварительного сближения он некоторое время шел на одной скорости с танкером, затем плавно подвел нос самолета к конусу и «выстрелил». Во втором полете Горяйнов выполнил сразу десять контактирований.
11 июля 1955 г. состоялась
Полеты по программе Госиспытаний системы начались 27 сентября 1956 г. Для этого были переоборудованы М-4 №1518 (заправляемый) и №1619 (танкер, оснащенный серийным КАЗ). Летали на них как заводские летчики, так и экипажи ГК НИИ ВВС. Были отработаны ночные и многократные заправки, часто при этом сливались десятки тонн топлива, и самолет сразу же повторно заправлялся. Апофеозом этих испытаний можно считать полет с двумя дозаправками, проведенный 8 февраля 1957 г. В тот день за 17 часов было пройдено расстояние 14500 км, что вполне удовлетворило заказчика.
ГСИ системы «Конус» продолжались до июня 1958 г. и завершились с положительной оценкой. Танкер получил индекс M-4-II (так как на большинстве печатных машинок римских цифр не было, писали обычно М-4-2 или М-4-П). Так как к тому времени вместо М-4 серийно строился более совершенный бомбардировщик ЗМ, было решено все находившиеся в строю «четверки» переоборудовать в заправщики, что и сделали, начиная с того же 1958 г. В принципе, сохранялась возможность использования этих самолетов по первоначальному предназначению, но для этого требовалось демонтировать из их грузоотсеков КАЗы и дополнительные топливные баки.
Работы по радикальной модернизации М-4 проводились в соответствии с постановлением Совмина СССР №1428-642 от 6 июля 1954 г. На фирме тема получила шифр «36», а самолет – обозначение ЗМ. При выборе двигателей ставку сделали на ВД-7, взлетная тяга которых превышала 11000 кгс, а крейсерский расход топлива составлял 0,73-0,8 кг/кгс«ч (у АМ-3 – до 1,03), как у лучших зарубежных образцов. Применив эти двигатели, увеличив количество топлива на борту, установив систему дозаправки в полете, а также улучшив аэродинамику, можно было получить дальность, достаточную для достижения самой удаленной точки США. Это было очень важно, т.к. в южной части Штатов находились ядерные объекты: Лос-Аламос (шт. Нью-Мексико), Оак-Ридж (Теннеси), авиабазы SAC Кастл и Марч (Калифорния), Дайс и Карсуэллс (Техас), Берксдейл (Луизиана) и многие другие. На этих же базах были сосредоточены основные хранилища ядерных боеприпасов. Кроме того, в Калифорнии. Техасе и Флориде разворачивалось строительство ракетных пусковых комплексов и центров управления. Поставить их под удар было очень заманчиво.
Весь планер и системы бомбардировщика были перепроектированы. Действовавшие в то время нормы прочности тяжелых самолетов задавали перегрузку при маневре с максимальным весом не менее 2,5 и при полете в болтанку – 3,0. Мясищеву удалось доказать, что эти требования завышены, и перейти к более легкой конструкции. Снизить массу позволили и другие мероприятия, в частности замена резины топливных баков на полиамидную пленку. В результате массу пустой машины удалось снизить по сравнению с серийным М-4 почти на 3 т.

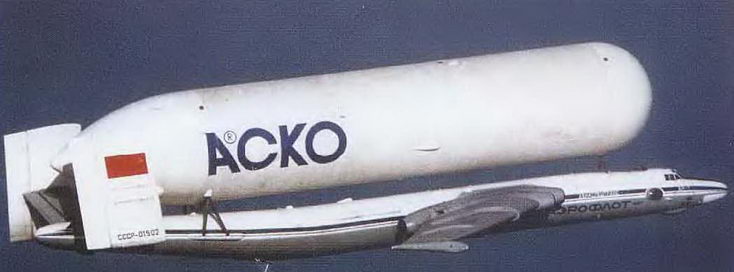

Специальный транспортный самолет ВМ-Т «Атлант» во время демполета с макетом груза 1ГТ

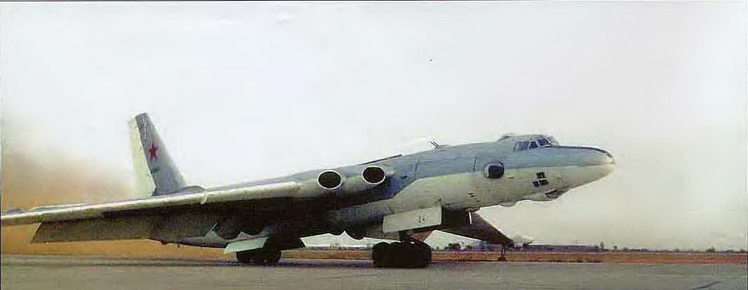

Самолет-заправщик 3MH-II. Авиабаза Энгельс, 1980 г.

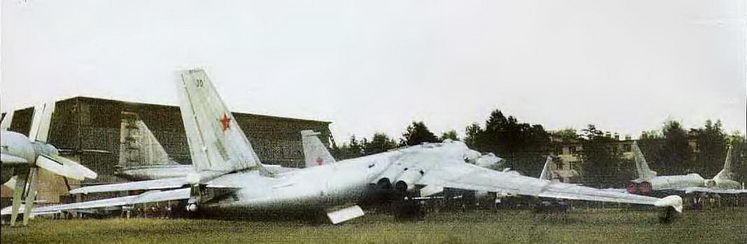

Стратегический бомбардировщик ЗМД (борт 30) стал музейным экспонатом. Монино, 1989 г.

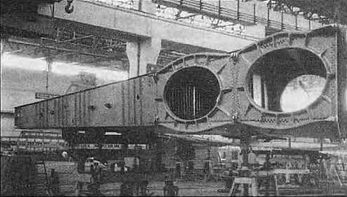

Корневая часть лонжерона самолета ЗМ
