Первые консультации между представителями заказчика и предприятием Aero Vodochody начались в 1992 г. Вначале задачу предполагалось решить в два этапа. На первом – доработать L-59, а на втором – разработать новый ЛБС. получивший шифр L-X. Этот самолет виделся более тяжелым и способным достигать сверхзвуковых скоростей полета. Однако амбициозный проект L-X по самым скромным прогнозам поглотил бы около двух миллиардов долларов, что было для экономики страны нереально. Поэтому разработчик предложил иное решение: на базе L-59 создать новый ЛБС, проект которого получил название L-159. Идея была поддержана военными. В Институте стратегических исследований в Брно было выполнено исследование: «Анализ применения легкого многоцелевого самолета отечественного производства L-159 в составе авиации и ПВО-.
Эти работы 10 октября 1992 г. завершились
машины последний должен был развивать статическую тягу не менее 28,00 кН. Конструкция самолета в значительной степени заимствовалась у L-59. Ввиду большей взлетной массы нового самолета для сохранения посадочных характеристик предполагалось доработать закрылки. Однако дефицит времени и финансов вместе с малой величиной ожидаемых улучшений привели к отмене этого мероприятия. Поэтому единственным заметным изменением конструкции крыла L-159 стала установка третьей пары пилонов для подвески вооружений.
Более значительные изменения коснулись фюзеляжа. До переднего гермошпангоута кабины экипажа его конструкция была существенно переделана. Носовой радиопрозрачный обтекатель был значительно расширен и удлинен. Под ним размещалась подвижная эллиптическая антенна РЛС Grifo L размером 560x370 мм (первоначально эта антенна разрабатывалась для РЛС Grifo F по программе модернизации истрзебителей F-5E ВВС Сингапура). Серьезные изменения коснулись и области пилотской кабины одноместного варианта ЛБС. получившего обозначение L-159A (или L-159ALCA). Надо отметить, что к тому времени ВВС приняли решение о закупке только такого самолета, а -спарка» создавалась разработчиком в инициативном порядке. Если взять за основу L-59, то организация одноместной компоновки предполагала три варианта. Первый – организовать рабочее место пилота в зоне передней кабины «спарки». Второй – разместить его посередине между передней и задней кабинами, и третий – сместить назад. Наиболее простым и перспективным, с точки зрения последующего развития самолета, оказался первый вариант. При этом была использована конструкция подвижных частей фонаря по типу примененной на L-39. Одна из особенностей фонаря L-159А – уменьшенная площадь остекления задней подвижной части. Эта зона фонаря прикрывает негерметичный отсек ряда бортовых систем и отсек топливного бака номер 6.
Следующей серьезной доработкой конструкции фюзеляжа стало бронирование кабины пилота. Требовалось обеспечить защиту летчика от стрелкового оружия и осколков снарядов и ракет. Использование стальной и титановой брони бортов кабины не годилось ввиду большой массы и сложности изготовления бронезаголовок с двойной кривизной. Ставка была сделана на композиционные материалы и керамику. Бронеплиты из композитов служили защитой от поражения осколками, а керамика – от бронебойных пуль. В итоге применили комбинированное бронирование. Первоначально предлагалось размещение брони снаружи самолета и лишь альтернативно рассматривалась ее установка внутри конструкции. Однако со временем возобладало решение использовать внутреннюю композиционно-керамическую броню по бортам кабины, дополненную стальной броней литой под полом.
5* Перевод со словацкого Валерия Позняка/ Киев
6* Это буквенное сочетание оказалось созвучный Alca Tarda – названию морской северной птицы, ставшей неофициальным поэтическим символом самолета

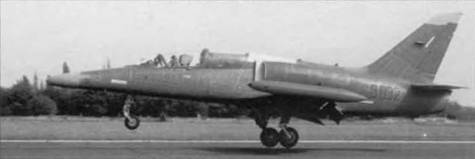

Первый взлет прототипа L-159A

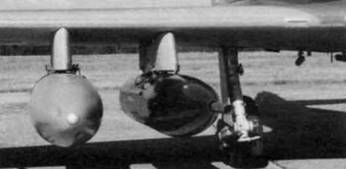

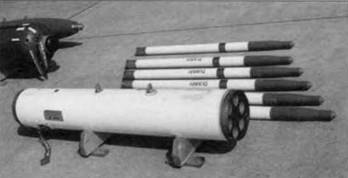

Блок

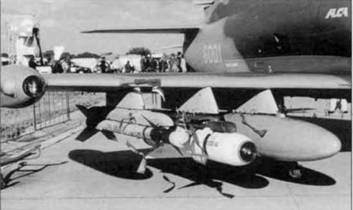

Управляемые ракеты AIM-9P Sidewinder и AGM-65B Mawerick
Пушечный контейнер GIAT NC 621

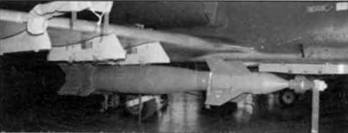

Корректируемая бомба GBU-16

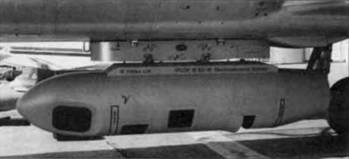

Разведконтейнер Vicon 18 Srs 601
Контейнер для лазерной подсветки цели TIALO
В требованиях ВВС к самолету говорилось о необходимости оснащения его встроенной пушкой справа под полом кабины. Однако разработчики смогли переубедить заказчика, рекомендовав разместить артиллерийское вооружение в подвесных контейнерах. Пушка не может быть всегда наивыгоднейшим средством поражения. Для ряда боевых задач она оказывается ненужным балластом, массу которого было бы рациональнее использовать для подвески других видов оружия и спецоборудования.
Существенное отличие L-159 от предшественников – силовая установка. Разработчики самолета сочли оптимальным использование двигателя F124 фирмы Garret (на сегодня – отделение корпорации Raytheon). Этот двигатель сочетал в себе как приемлемые характеристики, так и подходящие габариты. Его установка потребовала минимальной доработки конструкции самолета. Самым существенным отличием от типовой конструкции мотоотсека образца L-39/L-59 стало размещение распределительной коробки привода агрегатов не на самом двигателе, а непосредственно на самолете. Это позволило значительно облегчить и ускорить процесс замены двигателя в ходе эксплуатации, поскольку отпадала необходимость трудоемкого отсоединения и присоединения целого ряда систем. Официально выбор двигателя F124 был задокументирован 10 июня 1994 г. Вскоре был подготовлен контракт на закупку трех экземпляров: двух – для установки на летные прютотипы и одного – резервного. Первый F124 был поставлен на «Аэро Водоходы- 15 января 1996 г.
В ходе проектирования был выполнен и ряд других работ. В частности, для эффективного применения оружия потребовалось использовать систему демпфирования колебаний рыскания в системе управления самолетом по курсу.
Завершающая фаза создания L-159 включала в себя постройку двух прототипов и двух планеров для статических и динамических стендовых испытаний. Постройка первого прототипа началась в январе 1997 г. Самолет с заводским (он же – бортовой) № 5831 представлял собой двухместный L-159". На нем кабина экипажа, за исключением приборного оборудования и прицела, была взята с минимальными изменениями у L-59. 12 июня 1997 г. в «Водоходах» состоялась его торжественная выкатка.
Прототип L-159. пилотируемый летчиком-испытателем «Аэро Водоходов» Мирославом Щутцнером впервые поднялся в воздух 2 августа 1997 г. Полет длился 45 мин. Были достигнуты высота 5000 м и скорость 670 км/ч. Проверялись поведение самолета на различных режимах полета, в том числе: планировании, ускорюнии, торможении, определялись скорости сваливания и характеристики маневренности при перегрузках до +4,5 д, а также работа шасси. По оценке летчика, пилотирование новой «Элки» оказалось подобным L-59, но с меньшими затратами усилий. Большая тяга двигателя обеспечила значительно лучшие характеристики разгона, скороподъемности и маневренности, а также меньшую дистанцию разбега. В тот же день удалось выполнить и второй полет, а на следующий день – третий. 4 августа самолет продемонстрировали министру обороны Мирославу Выборному.
