К концу 1935 г. была завершена постройка первого прототипа Fw 61V1, получившего гражданскую регистрацию D-EBVU. Он представлял собой одноместный двухвинтовой вертолет поперечной схемы с двумя трехлопастными несущими винтами диаметром 7 м. Конструкция каждой лопасти состояла из стального лонжерона, деревянных нервюр и обшивки из фанеры и полотна. Лопасти крепились к втулке посредством вертикальных и горизонтальных шарниров. Для гашения колебаний использовались горизонтальные фрикционные демпферы. Несущие винты располагались на сварных фермах из хромомолибденовых труб, которые пристыковывались к ферменному фюзеляжу, сваренному из таких же труб. Для его обшивки планировали использовать полотно, но вначале оно отсутствовало.
Открытая кабина пилота помещалась за мотором. Приборная доска имела, помимо традиционных

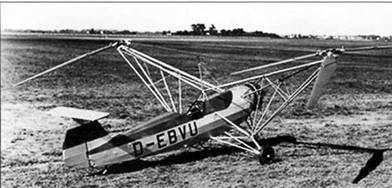

Вертолет Fw 61V1 в первом свободном полете. Бремен, 26 июня 1936 г. Справа – эта же машина с обшитым фюзеляжем. Лето 1936 г.

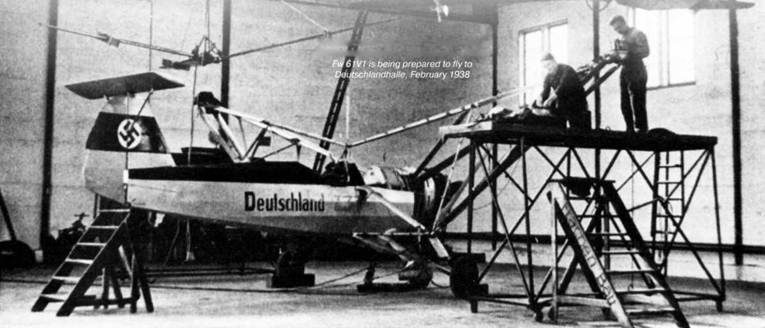

Подготовка Fw 61V1 к полетам в «Дойчландгалле». Февраль 1938 г.
Управление машиной осуществлялось при помощи изменения в полете шага винтов. Изменение общего шага выполнялось одновременно на обоих винтах. Для этого летчик пользовался специальным рычагом, установленным справа от его сиденья. Дифференциальное изменение шага лопастей одного из винтов можно было осуществить при помощи автомата перекоса. При этом для управления по тангажу требовалось выполнить продольные движения ручки, а для управления по крену и разворота – задействовать педали.
Работа над автожирами не могла не оказать влияния на Фокке при создании вертолета. Однако он пошел гораздо дальше де ла Сьервы и прокомментировал сложившуюся ситуацию следующим образом: «Я старался разрешить задачу создания первого практического геликоптера, поскольку ла Сьерва не сделал этого. С его гением и знаниями он смог бы сделать это намного лучше и быстрее … Неприязнь ла Сьервы к геликоптеру была оправдана – он ненавидел сложность. Я также ее ненавижу, но, с другой стороны, я считаю, что миссия инженера состоит в том, что, если трудности в преодолении новых проблем неизбежны, их нужно уменьшить до минимума».
Летчиком-испытателем новинки был назначен инженер Эвальд Рольфе (Ewald Rolfs). Поскольку машина была принципиально новой, то учиться летать пришлось именно на ней. Был выбран один из старых цехов, где Рольфе осваивал тонкости полета на новой технике на привязи. Процесс этот занял достаточно много времени, но уже летом 1936 г. решено было перейти к полетам «на свежем воздухе».
26 июня 1936 г. Рольфе совершил первый полет на заводском аэродроме в Бремене. Правда, пока еще на привязи, и поднялся он всего на метровую высоту. В тот же день состоялся первый свободный полет Fw 61V1. Он продолжался всего 28 с, однако удачное начало было положено. Испытания продолжились. Летчик выполнил еще три полета, последний из которых длился уже 16 мин.
По ходу дела был обшит фюзеляж. Позднее на носовую стойку установили обтекатель. К новой машине проявило интерес
В начале 1937 г. был готов второй прототип, Fw61V2, получивший регистрацию D-EKRA. Эту машину быстро подключили к выполнению испытательной программы.
В современной литературе за Фокке закрепилась репутация неблагонадежного по отношению к нацистскому режиму, в связи с чем его, якобы, «зажимали и ущемляли». Неясно, насколько это соответствовало истинному положению вещей, но в апреле 1937 г. он навсегда покинул «Фокке-Вульф» и вместе с летчиком- пилотажником Гердом Ахгелисом (Gerd Achgelis) основал свою компанию Focke-Achgelis Flugzeugbau G.m.b.H. Теперь профессор мог полностью заниматься только вертолетами. Все изделия новой компании стали именоваться «Фокке-Ахгелис», соответственно летавший вертолет переименовали в Focke-Achgelis Fa 61. Похоже, профессора «зажали» до невозможности…
Испытания продолжились. 10 мая того же года на D-EKRA впервые в истории вертолетов была выполнена посадка с применением авторотации. Тогда Рольфе поднял машину на высоту почти 400 м и выключил двигатель. Приземление прошло без сучка и задоринки. Также в ходе испытаний вертолет показал такие замечательные качества, как способность развернуться вокруг за 2,5 с и летать хвостом вперед со скоростью порядка 32 км/ч.
Нашумевший полет в «Дойчландгалле»
Осмотр двигателя вертолета Fw 61V2
Геринг (слева) и Удет наблюдают за взлетом Ханны Райч
| Основные данные Fw 61 | ||||||||
| Длина,м | Высота,м | Диаметр несущих винтов, м | Масса,кг | Скорость полета, км/ч | Динамический потолок,м | Дальность полета,км | ||
| Пустого | Макс. | Макс. | Крейсер. | |||||
| 7,3 | 2,65 | 7,0 | 800 | 950 | 112 | 100 | 2620 | 230 |
К лету 1937 г. программа испытаний была выполнена. Руководству RLM вертолет весьма понравился, и оно готово было принять его на вооружение в качестве многоцелевого аппарата для ведения ближней разведки, корректировки артогня, выполнения связных полетов и прокладки полевого телефонного кабеля. Однако Фокке был против, исходя из того, что Fa 61 являлся машиной экспериментальной и для применения в войсках не совсем подходил.
Было решено использовать оба прототипа для пропагандистских целей, в первую очередь – установления рекордов, участия во всякого рода ура-патриотических мероприятий и т.п. Первым рекордсменом стал Эвальд Рольфе. 25 июня 1937 г. он установил два мировых рекорда для вертолетов: продолжительности 1 ч 20 мин 49 с и высоты полета 2439 м. На следующий день он установил мировой рекорд скорости 122,553 км/ч на базе 20 км, дальности полета по замкнутому маршруту – 80,604 км и по прямой – 16,400 км. 25 октября Ханна Райч (Hanna Reitsch) пролетела по прямой от Берлина до Штендаля 108,974 км.
