Самолет оснащался V-образным 12-цилиндровым двигателем жидкостного охлаждения Rolls-Royce Kestrel V взлетной мощностью 525 л.с. и 640 л.с. на высоте 4270 м. Винт был деревянный двухлопастный фиксированного шага. Во время первых испытательных полетов двигатель перегревался, что потребовало радиатора большей производительности. Воздушные тормоза в виде решетки, поворачивающейся при пикировании на 90 градусов, предполагалось установить у передней кромки крыла сразу за обтекателями стоек шасси. Вскоре после начала испытания на пикирование оперение самолета стало сильно вибрировать. При попытке пилота вывести самолет из пикирования правая килевая шайба вместе
Ко времени катастрофы был готов второй опытный экземпляр Ju 87 V2 с двигателем жидкостного охлаждения Junkers Jumo 210Aa мощностью 610 л.с. на высоте 2600 м, оснащенным трехлопастным винтом изменяемого шага. Первый полет самолета задержали для переделки оперения — оно стало обычным однокилевым, что увеличило длину самолета с 10,1 м до 10,65 м. Испытания возобновились в конце осени 1935 года.
Третий опытный экземпляр Ju 87 V3 взлетел еще до конца года. Его конструкцию изменили по результатам испытания первых машин. Главным новшеством была доработанная моторама, что позволило опустить двигатель и улучшить обзор пилоту. Одновременно переделали хвостовое оперение — его площадь была увеличена, а на концах стабилизатора появились небольшие шайбы.
Воздушные тормоза поставили на Ju 87 V2 перед официальными испытаниями в Рехлине в марте 1936 года, где самолет принял участие в конкурсе наравне с тремя конкурентами. Ju 87 V3 предполагалось использовать в качестве дублера.
К разработке эталона для серийного производства Ju 87 приступили в начале 1936 года. В результате появился Ju 87A V4, который отличался еще более опущенной моторамой двигателя, более угловатым килем увеличенной площади, новыми обтекателями стоек шасси и модернизированным фонарем кабины. На правом крыле самолета был закреплен 7,9-мм пулемет MG17, а сразу за радиатором двигателя установили так называемую качалку для подвески авиабомбы, предназначенную для ее вывода за пределы зоны вращения воздушного винта при бомбометании с пикирования. На качалке можно было подвесить 250-кг или 500-кг бомбу — в последнем случае экипаж сокращался до одного человека.
Предсерийные Ju 87A-0 отличались от Ju 87A V4 новым двигателем Jumo 21 °Cа взлетной мощностью 600 л.с. (640 л.с. на высоте 2700 м) и лучшей технологичностью конструкции. Излом по передней кромке крыла устранили, а площадь крыла оставили той же за счет меньшего его сужения. В задней части кабины на подвижной установке располагался 7,9-мм пулемет MG 15.

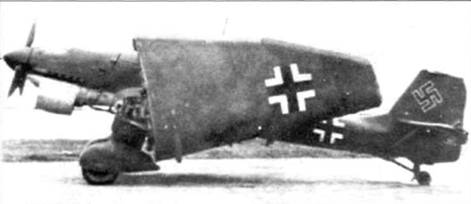

Палубный пикирующий бомбардировщик J и 87 С со сложенными крыльями
Габаритные размеры, м:
— длина И
— размах крыла 13,20
— высота 4,01
Площадь крыла, м^2. 31,3
Массовые характеристики, кг:
— масса пустого 2710
— взлетная масса 4110
— максимальная масса 4295
Максимальная скорость, км/ч:
— на высоте 3000 м 380
— пикирования 650
Посадочная скорость, км/ч 100
Максимальная дальность
полета, км 1160
Максимальный потолок, м 8000
Первый предсерийный пикировщик Ju 87А-0 сошел со сборочной линии в конце 1936
В конце 1937 года на заводе в Дессау запустили в серию Ju 87A-2, отличавшийся от предшественника двигателем Jumo 210Da с двухступенчатым нагнетателем и воздушным винтом с более широкими лопастями. Взлетная мощность мотора составляла 680 л.с. (670 л.с. в течение пяти минут на высоте 3900 м).
На боковом стекле фонаря были нанесены деления, по положению которых относительно горизонта летчик определял угол пикирования.
С появлением более мощного двигателя Jumo 211 в конце 1937 года начались работы по переоборудованию под него самолета. В конце весны 1938 года выпуск Ju 87A-2 в Дессау стали сворачивать. Всего Люфтваффе получили 200 Ju 87A.
Новая модификация Ju 87 должна была оснащаться двигателем Jumo 211 А, который испытывался на Ju 87 V6 и Ju 87 V7.
В тот же период готовился перенос производства этих самолетов с завода фирмы Junkere на завод Wezer Flugzeugbau в Темпельгофе под Берлином, который начал поставку Ju 87В-1 осенью 1939 года. С переводом производства в Темпельгоф темпы поставок резко возросли — всего до конца года завод Wezer Flugzeugbau изготовил 557 самолетов.
К началу 1940 года Ju 87B-1 в производстве на заводе Wezer сменил вариант В-2. Новая модификация самолета получила улучшенный выхлопной коллектор, гидропривод жалюзи радиатора и новый винт с более широкими лопастями. С одним пилотом В-2 мог поднять 1000-кг бомбу.
В 1938 году было решено включить в состав авиагруппы на авианосце Graf Zeppelin эскадрилью пикирующих бомбардировщиков. В конце 1938 года на фирме Junkers приступили к созданию морского варианта Ju 87B, получившего обозначение Ju 87C. Прототипами варианта С стали два переоборудованных самолета Ju-87B, испытанные в марте и апреле 1939 года.
Ju 87C имел меньший на 0,6 м размах крыльев и механизм, позволяющий вручную складывать их назад. Под фюзеляжем монтировался посадочный крюк, а также крепление для поводка палубной катапульты. Стойки шасси снабжались небольшими подрывными зарядами, позволяющими отстреливать их при аварийной посадке на воду для предупреждения возможного капотирования.
У Ju 87C отсутствовали сирены, а в консолях крыла были размещены надувные баллоны, что позволяло продлить время нахождения машины на водной поверхности при вынужденном приводнении. В качестве аварийного снаряжения использовался надувной резиновый спасательный плот, уложенный в хвостовой части фюзеляжа.
В случае установки дополнительных топливных баков (по два в фюзеляже и на подкрыльевых держателях) общий запас горючего возрастал до 2500 литров, что увеличивало дальность полета Ju 87C до 1100 км.
Предсерийный Ju 87C-0 завод Wezer Flugzeugbau собрал летом 1939 года. Серийные Ju 87С-1 планировалось оснащать электрической системой складывания крыла и подфюзеляжными держателями для подвески торпеды или бомбы.
Из заказанной серии в 170 Ju 87C-1 построили лишь несколько экземпляров пикировщика, которые передали в испытательный центр в Рехлине, где еще в июне 1942 на них проводили различные испытания. Остальные планеры версии С-1, имевшие частичную готовность, закончили в версии В-2.
