Сжиженные природные газы (СПГ) имеют такое же происхождение и состав, как и компримированные природные газы. Они получаются охлаждением метана до минус 162 °C. Хранятся в теплоизолированных емкостях.
Независимо от качества теплоизоляции газосодержащих емкостей (сосуды Дюара), температура в них повышается, а следовательно, этот способ содержания газового топлива может быть использован при интенсивной эксплуатации транспортного средства и его безгаражном хранении, так как периодически требуется сброс давления, т. е. выпуск порции газа.
При переводе автотранспорта на
Переоборудование автомобиля для работы на СПГ заключается в установке специальной криогенной емкости, небольшого испарителя, использующего тепло выпускных газов, и монтаже газовой топливной аппаратуры, которая аналогична применяемой на газобаллонных автомобилях при работе на КПГ. Затраты на получение СПГ в 2–3 раза больше, чем на получение КПГ. Поэтому сжиженный природный газ целесообразно применять на автомобилях-рефрижераторах, где он может выполнять дополнительные функции хладагента для холодильников и кондиционеров.
Исходя из вышеизложенного и учитывая, что в книге рассматривается газовое оборудование для легковых и малотоннажных грузовых автомобилей, основное внимание мы уделим двум первым видам газового топлива и устройствам, обеспечивающим их работу на двигателях внутреннего сгорания (ДВС).
Что нам ожидать от газового топлива?
Для ответа на этот вопрос рассмотрим основные физико-химические показатели газовых топлив, а также их влияние на эксплуатационные качества двигателя в сравнении с аналогичными характеристиками бензина.
Познакомим с величинами, их характеризующими.
1 Низшая теплота сгорания (HH, МДж/кг или МДж/м3) характеризует энергетические свойства газа и показывает, какое наименьшее количество теплоты может выделиться при полном сгорании единицы массы или объема.
2 Стехиометрический (массовый или объемный) коэффициент (L0 кг/кг или м3/м3) характеризует количество воздуха, теоретически необходимого для полного сгорания единицы массы или объема газа.
3 Низшая теплотворность горючей смеси (hH МДж/кг или МДж/м3) характеризует содержание тепловой энергии в единице массы ли и объема горючей смеси стехиометрического состава.
Названные показатели связаны между собой соотношением:
4. Плотность (Р, кг/м3) представляет собой массу, заключенную в единице объема газа в жидкой или газообразной его фазе при определенных внешних условиях (температуре и давлении).
5. Октановое число (ОЧ) характеризует антидетонационные свойства газа и служит критерием для установления допустимой степени сжатия двигателя. ОЧ газовых топлив лежит в пределах 70?110. Чем выше ОЧ газа, тем он менее склонен к детонационному сгоранию и тем выше допустимая степень сжатия двигателя и, следовательно, его экономичность.
6. Цетановое число (ЦТ) характеризует воспламеняемость газа: чем оно ниже, тем хуже происходит воспламенение газа и, следовательно, ухудшаются пусковые
Октановое и цетановое числа связаны между собой линейной зависимостью: чем выше ОЧ, тем ниже ЦТ.

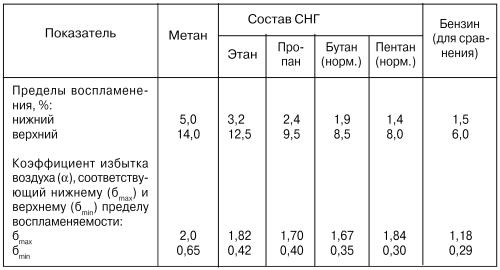

7. Пределы воспламеняемости газа характеризуют граничные значения содержания газа (в процентах по объему) в воздухе, при которых еще возможно воспламенение горючей смеси. На воспламеняемость газовой смеси оказывают влияние температура, давление и ее турбулентность (завихрение газовых потоков). Переобедненные и переобогащенные газовые смеси не воспламеняются.
Знание этих пределов важно как для организации рабочего процесса и регулирования топливоподачи в двигателях, так и для определения взрыво– и пожаробезопасности концентраций и соответствующего обустройства помещений для хранения и технического обслуживания автомобилей.
8. Критическая температура (Ткр) – температура, при которой плотности жидкости и ее насыщенного пара становятся равными и граница раздела между ними исчезает.
9. Давление насыщенных паров (Ркр) при критической температуре называется критическим давлением.
При температуре выше критической вещество может находиться только в газообразном состоянии независимо от внешнего давления.
Знание критической температуры очень важно для оценки газовых топлив и их классификации.

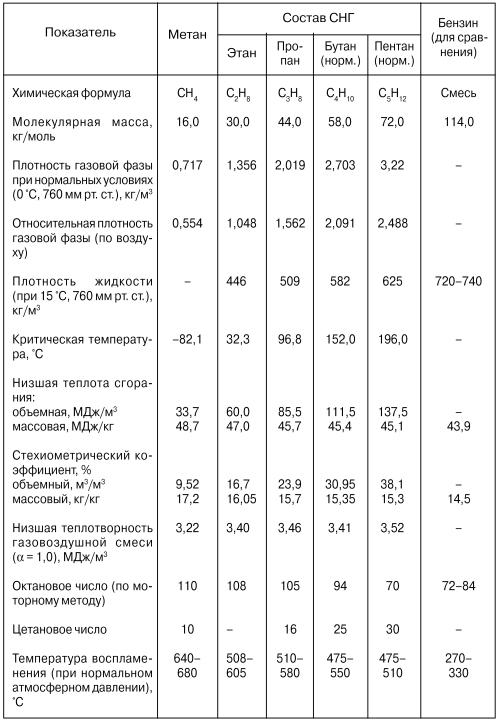

Рассмотрим таблицу с точки зрения сравнения физико-химических показателей газа и бензина как топлив для ДВС.
* Расшифровка показателей и таблица 1 взяты из справочника «Газобаллонные автомобили», авторы А. И. Морев, В. Н. Ерохов, Б. А. Бекетов и др. – М.: «Транспорт», 1992.
Первый показатель в таблице – химическая формула. Метан и сжиженный нефтяной газ, в состав которого входят этан, пропан, бутан и пентан, ни в своем составе, ни в примесях не имеют свинца, что делает выхлоп при их сгорании экологически более чистым, чем у бензина.
Молекулярная масса у газов ниже, чем у бензина, следовательно, наполнение цилиндров горючей смесью, при прочих равных условиях, будет ниже, чем у бензина. Это минус, так как ведет к снижению мощности ДВС.
Относительная плотность газовой фазы по воздуху – величина, необходимая для расчета механизмов смесеобразования рабочего тела (газовоздушной смеси) и непосредственно не характеризует преимущества, или недостатки газового топлива перед бензином, но говорит о том, что при утечке метан будет уходить вверх, а СНГ будет скапливаться внизу.
Плотность жидкости – характеризует объем сосуда для хранения жидкой фазы топлива. Мы видим, что для одной и той же массы для бензина нужен объем меньше, чем для газа. Это – минус.
