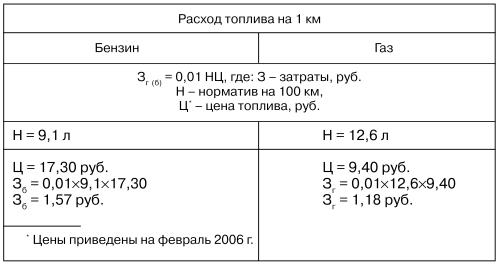

3. У автомобилей, оснащенных газобаллонным оборудованием, большой расход топлива. Сегодня много «прожорливых» автомобилей. Это особенно чувствуется сейчас, в условиях сильного роста цен на бензин. Ездить на автомобиле стало накладно. Но есть выход из положения – перевести автомобиль на газ. Даже при расходе, превышающем расход жидкого топлива на 12 %, финансовые затраты на использование газового топлива остаются меньше. Ниже приведен расчет затрат на топливо в городе при езде со скоростью 30–50 км/ч.
Экономия
Э = Зб – Зг = 1,57 – 1,18 = 0,39 руб.
Сумма экономии на 100 км:
0,39 х 100 = 39 руб.
При годовом пробеге 17 000 км:
17 000: 100 х 39 = 6630 руб.
При таких показателях стоимость газового оборудования окупается в пределах 25–30 тыс. км пробега.
Этот ряд преимуществ использования сжиженного газа в качестве топлива можно продолжить, отметив, в частности, величайшую косвенную заслугу газа – он сберегает более дорогое жидкое топливо.
Вряд ли можно оспорить такой плюс газификации для общественного автотранспорта, как экономия жидкого топлива. Экономия бензина особенно существенна там, где велик его расход. У грузовиков и автобусов, например, расход жидкого топлива в несколько раз больше, чем у легковых автомобилей. А потому так важно в целях экономии перевести эти виды транспорта на газ.
4. Уровень СО в отработавших газах у автомобилей с газобаллонным оборудованием выше, чем у автомобилей, работающих на бензине.
В действительности же при работе автомобиля на газовом топливе содержание в отработавших газах продуктов сгорания (СО и CH) заметно уменьшается, и, благодаря более низкой температуре рабочего цикла, несколько уменьшается и содержание NOx.
Содержание вредных веществ в отработавших газах автомобиля, работающего на газовом топливе, меньше, чем на бензиновом: CO – в 2–4 раза, NOx в 1,2–2,0 раза и CH – в 1,1–1,4 раза.
Таким образом, использование на автомобилях газового топлива обеспечивает выполнение существующих и перспективных международных норм токсичности (Евро-2, Евро-3 и Евро-4).
Взвесив все «ЗА» и «ПРОТИВ», можно заключить, что улучшить создавшееся положение в определенной степени помогает перевод автомобиля на газовое топливо.
Основные свойства сжиженного нефтяного газа (СНГ)
Одним из наиболее важных свойств пропана и бутана, отличающих их от других видов автомобильного газового топлива, является наличие паровой фазы над зеркалом жидкой фазы. Это свойство позволяет поддерживать давление в баллоне. В процессе наполнения баллона первые порции сжиженного газа быстро испаряются и заполняют весь его объем.
В качестве примера рассмотрим рис. 1.

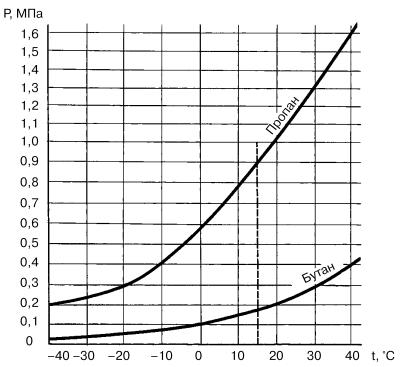

Рис. 1. Зависимость давления насыщенных паров пропана и бутана от температуры.
Давление насыщенного пара бутана составляет 0,1 МПа (1 кгс/см2) при 0 °C и 0,17 МПа (1,7 кгс/см2) при 15 °C, а давление насыщенного пара пропана при этой же температуре – соответственно 0,59 и 0,9 МПа. Это означает, что при изменении пропорции состава газа давление последнего изменяется.
С увеличением температуры растет давление, что приводит к значительному изменению объема газа, находящегося в жидком состоянии. Следовательно, если сжиженный газ полностью заполняет баллон
Поэтому никогда не заполняйте баллон жидкой фазой сжиженного газа полностью. Обязательно оставляйте паровую подушку, объем которой должен составлять 15–20 % от геометрической емкости баллона.
Облегчает выполнение этого требования, о чем будет сказано ниже, многофункциональный прибор – мультиклапан, входящий в состав измерительной и предохранительной арматуры и установленный на обечайке баллона. Это устройство строго следит за заполнением баллона сжиженным газом. Он обязательно сработает при заправке на АЗС и автоматически отключит подачу газа в баллон, когда объем заправляемого сжиженного газа достигнет 80–85 % от общей емкости баллона, и обеспечит пространство (незаполненный объем) для компенсации теплового расширения жидкой фазы за счет объема насыщенного пара, давление которого зависит от температуры окружающей среды.
В условиях холодного климата (или зимы) в газовом топливе (смеси пропана и бутана) должен преобладать пропан для лучшей испаряемости смеси. Пропан перестает переходить в газовую фазу и остается в жидком состоянии при температуре ниже –42 °C, для бутана эта температура равна –0,5 °C.

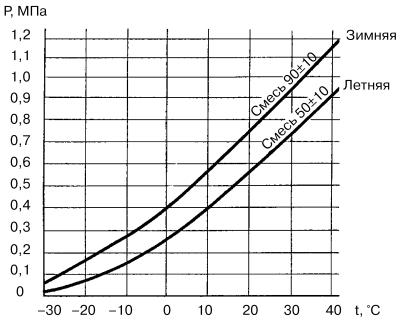

Изменение давления насыщенных паров P смеси пропана и бутана в зависимости от температуры в баллоне показано на рис. 2. Верхняя кривая на рисунке показывает процентное содержание пропана и бутана в общем объеме сжиженного газа, используемого в зимнее время года, нижняя – то же соотношение для летней поры.
Рис. 2. Зависимость давления насыщенных паров смеси пропана и бутана от температуры.
Поскольку в двигатель сжиженный газ поступает в газообразном состоянии, то по сравнению с бензином несколько уменьшается наполнение им цилиндров. Таким образом, при работе двигателя на газе его мощность немного снижается. Если мощность двигателя, работающего на бензине, принять за 100 %, то мощность двигателя, работающего на газе, будет примерно равна 93 %, что приводит к снижению максимальной скорости примерно на 4 %. Однако ранней установкой угла опережения зажигания до ВМТ на 3–5° этот недостаток частично устраняется. Большой разницы в условиях эксплуатации автомобиля, работающего на газе или на бензине, не ощущается.
Основные свойства природного газа – метана (КПГ)
Сжатый природный газ (метан) легче воздуха в 1,6 раза и при утечке моментально улетучивается, тогда как газ сжиженный нефтяной тяжелее воздуха в 1,5–2 раза и при утечке накапливается в помещениях, образуя с воздухом взрывоопасную смесь.
Нижний предел воспламенения сжатого природного газа в смеси с воздухом – 5 % от объема, в то время как у пропана он составляет 2,4 %, у бутана – 1,8 % (см. табл. 1). Таким образом, сжатый природный газ менее взрывоопасен: чтобы он «спровоцировал» взрыв, его должно накопиться в 2,5 раза больше, чем газа сжиженного нефтяного. В связи с этим предусмотрены соответствующие меры безопасности, исключающие возможность взрыва сжатого газа: разработана новая конструкция баллонов, в которых он содержится в автомобиле; баллоны эти более прочные и имеют резервную предохранительную мембрану (по температуре).
