ЭБУ (4) рис. 47 регулирует подачу газа и его количество согласно данным лямбда-зонда (5), датчика положения дроссельной заслонки TPS.
Дозатор с шаговым электродвигателем (10), управляемый ЭБУ, обеспечивает подачу газа во впускной трубопровод двигателя. По сигналам ЭБУ шаговый электродвигатель дозатора соответствующим образом изменяет проходное сечение его канала.
Количество впрыскиваемого газового топлива согласуется с объемом проходящего воздуха, определяемого в данной системе по положению дроссельной заслонки
Газовая система питания не исключает работу автомобиля на бензине.
Сначала вся работа газобаллонной установки идет по традиционной схеме. Газ сжиженный нефтяной под давлением 1,6 МПа из баллона по газопроводу высокого давления поступает в электромагнитный газовый клапан с фильтром, затем подается в двухступенчатый редуктор-испаритель для снижения давления газа до необходимого значения и преобразования его жидкой фазы в газообразную. Надежное испарение обеспечивается обогревом редуктора-испарителя жидкостью из системы охлаждения двигателя. Далее традиционная схема меняется.
Газ поступает в дозирующий узел, который по сигналу ЭБУ мгновенно выдает необходимое для двигателя количество газа, поступает к смесителю, где образуется газовоздушная смесь, которая через впускной трубопровод подается в цилиндры двигателя.
В ЭБУ встроена диагностическая система. Для каждой неисправности существует свой код, который выдается в виде различных световых комбинаций, на переключатель вида топлива, совмещенный с коммутатором, установленным на приборной панели автомобиля.
Система «ЭЛГАРО»
Фирма «Метринч» предлагает новейшую отечественную систему распределенного фазированного впрыска газа «ЭЛГАРО».
Газовая система «ЭЛГАРО» является универсальной и предназначена для установки на современные автомобили с инжекторными двигателями. Автомобиль, дооборудованный системой впрыска газа, сохраняет мощностные, экономические и экологические характеристики базового автомобиля. Уровень токсичности отработавших газов на газовом топливе зависит от параметров электронной системы управления двигателем на бензине.
Разработано контрольно-регулировочное оборудование для проведения технического обслуживания системы впрыска газа.

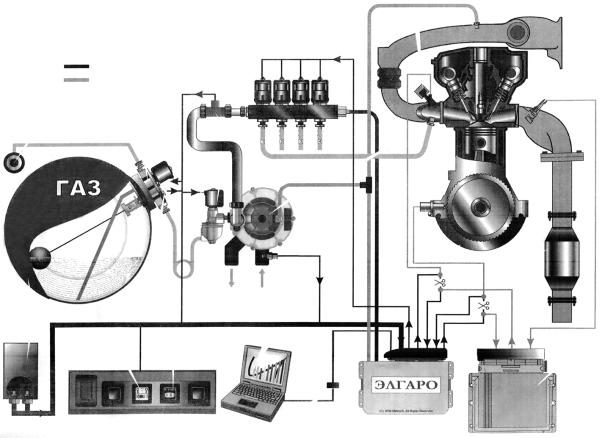

Рис. 48. Система фазированного распределенного впрыска газа «ЭЛГАРО» для автомобилей с инжекторными двигателями.
В базовый комплект поставки (рис. 48) системы впрыска «ЭЛГАРО» входит:
1) контроллер газовой системы питания с пучком проводов и переключателем вида топлива с индикацией уровня газа;
2) рампа с газовыми форсунками, штуцерами и шлангами подачи газа во впускной коллектор;
3) дифференциальный редуктор-испаритель с электромагнитным клапаном газа и фильтром;
4) датчик давления дифференциальный;
5) датчики температуры газа, уровня газа, утечки газа, температуры охлаждающей жидкости, положения коленвала, кислорода.
Дополнительная
1) сигнализатор утечки газа;
2) датчик индикации уровня газа в баллоне;
3) монтажный пакет, шланги и трубку.
Преимущества новой системы распределенного фазированного впрыска газа в минимальной потере мощности двигателя на газовом топливе (1–2 %), в минимальном расходе топлива, в отсутствии «хлопков» двигателя.
Кроме того, система соответствует нормативам токсичности ЕВРО-2 и выше.
Благодаря совместимости с бортовой самодиагностикой ЕОВД (European On Board Diagnostic) не требует дополнительных эмуляторов.
Стоимость системы сопоставима со стоимостью устаревшей газовой системы с лямбда-контроллером.
Минимизация трудоемкости установки и ошибок монтажа позволила все электрические соединения выполнить в виде разъемов.
Советы по безопасной эксплуатации автомобилей, оснащенных газобаллонным оборудованием
Анализ особенностей газобаллонной аппаратуры позволяет утверждать, что ее конструкция проста и надежна в работе, полностью обеспечивает пожаро– и взрывобезопасность. Газовое топливо может использоваться наравне с бензиновым топливом при строгом соблюдении мер предосторожности и правил технического обслуживания.
Однако, выбрав газовое оборудование для своего автомобиля, внимательно ознакомьтесь с инструкцией по его эксплуатации, усвойте ее и следуйте ее требованиям.
Из многолетнего собственного опыта эксплуатации автомобиля с газовым оборудованием позволю дать несколько советов, относящихся, видимо, к эксплуатации всех систем, созданных для перевода автомобилей на газ.
Перед пуском двигателя после длительной стоянки необходимо на несколько минут поднять капот, чтобы проветрить отсек двигателя, проверить состояние установленной на двигателе газовой аппаратуры и ее соединений.
Проверьте, пользуясь мыльным раствором, стыки и соединения в газовом оборудовании, чтобы убедиться в отсутствии утечки газа.
Пускать двигатель можно на топливе только одного вида: газе или бензине. При температуре ниже –10 °C пуск и прогрев двигателя проводятся на бензине с последующим переходом на газовое топливо. Запрещается работа двигателя на смеси двух топлив: бензина и газа.
Для устранения ледяных образований и пробок в газовой системе можно использовать горячую воду или пар. Запрещается пользоваться средствами подогрева с открытым пламенем.
При появлении запаха газа во время движения автомобиля остановитесь, выявите неисправность и примите меры для ее устранения. Прежде чем применять ремонтные воздействия, закройте расходный вентиль подачи газа на баллоне, дождитесь, когда исчезнет запах газа, и приступайте к устранению неисправности. Если утечку газа устранить невозможно, закройте расходный вентиль подачи газа на баллоне и временно перейдите в режим «Бензин». Позже, убедившись в правильности поставленного вами диагноза, устраните неисправность.
