Именно Хайме Байо принадлежит идея выложить колонны кирпичом. При этом кирпич предварительно раскалывали надвое и укладывали на заранее приготовленную гипсовую штукатурку сколом наружу для лучшего сцепления с поверхностью.
На следующих выше этажах опоры, собранные из кирпича, соседствуют с колоннами, выполненными из камня. Опоры, поддерживающие бельэтаж, декорированы текучим рисунком, имеющим абстрактный характер.
В результате Гауди смог создать совершенно новое для того времени конструктивное решение жилого дома, в котором вся основная нагрузка приходится на каркас, а внутренние перегородки распределены свободно. Таким образом, в который раз
Кроме того, современники Гауди не раз вспоминали о том, как однажды он заметил, что дом Милa можно легко переделать в гостиницу. Тем самым архитектор словно бы предваряет появление в мировой архитектуре идеи так называемой гибкой планировки (что было характерной чертой конструктивно-художественных принципов Мисы ван дер Роэ).
Некоторые исследователи склонны считать, что рождение идеи каркаса и свободной планировки жилого дома было связано в творчестве Гауди с той пластической программой, которая и лежала в основе всех его творений. Подобные устремления автор не мог со всей полнотой воплотить в архитектуре дома Батло, где от архитектора требовалось только проведение реконструкции. А потому волну, украшающую кровлю дома Батло, можно считать лишь схемой рожденных в сознании художника смелых и необычных конструктивных решений. Идею свободной планировки Гауди смог выразить только на строительной площадке дома Милa.
Живописность и внутреннее содержательное и эмоциональное наполнение архитектурного сооружения были весьма важны для зодчего. С этой точки зрения для него не существовало мелочей в работе. Об этом свидетельствует тот факт, что по поручению Гауди рабочим пришлось заделать обнажившиеся после завершения строительства здания стальные кронштейны, которые после доводки слились с другими элементами композиции в единое целое.
Все имевшиеся в конструкции дома Милa перекрытия были составлены из несущих прогонов, балок обрешетки и сводов-перегородок, которые часто использовали каталонские мастера и которые стали излюбленными элементами архитектурных строений, созданных Гауди.
Особенного внимания в конструкции дома Милa заслуживают криволинейные в плане балки, на которые опирается скульптурный фасад здания. В плане изгибы балок оказались немного смещенными относительно верхних и нижних этажей. Поэтому от рабочих требовалось приложить максимум старания и аккуратности, для того чтобы создать предусмотренное в проекте сооружение.
Балки были предварительно изготовлены на верфях фирмы «Морель» в Барселоне. При этом использовали достаточно мощные прессы, обычно применяемые при изготовлении деталей корпусов судов.
Затем небольшими секциями балки перевозили на строительную площадку дома Милa. Однако они были настолько тяжелы, что архитекторам пришлось сконструировать специальный подъемный кран, с помощью которого и доставлялись наверх балки и крупные камни, составившие стену фасадов. Скрепление отдельных секций балок происходило после их установки. А использовали для этого стальные заклепки.

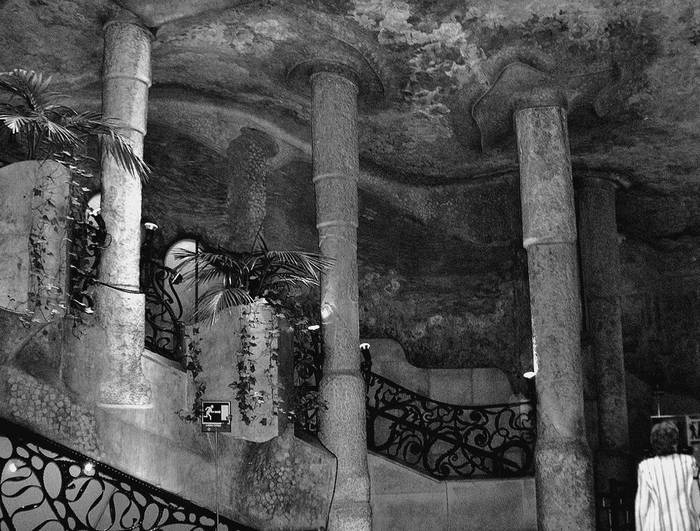

Во внутреннем дворике

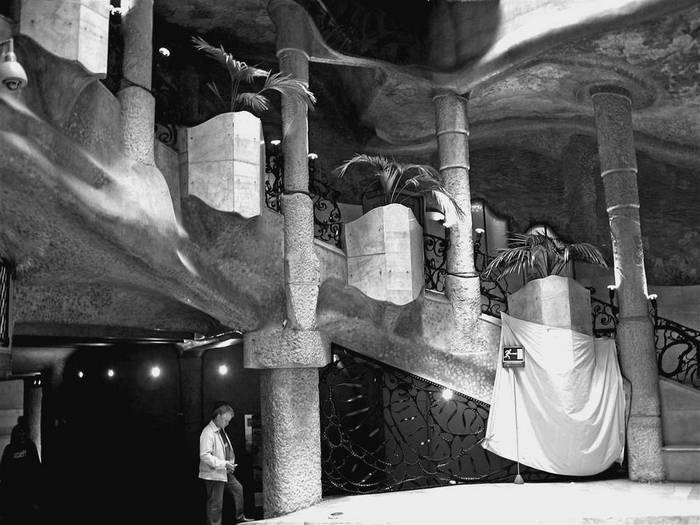

Парадная
Перекрытие внутреннего дворика, имеющего в плане округлую форму, представляет собой своеобразную копию конструкции главного собора Барселоны, выполненного в готическом стиле. Над его центральной частью возвышается купол, составленный из стальных балок большого профиля. Верхняя и нижняя полки двутавра [20] поддерживают прогоны, которые противоположными концами опираются на протянувшуюся по всему периметру и держащуюся на круглых в сечении колоннах балку.
20
Двутавр – «двурогая» балка, с загибами внутрь с двух продольных сторон.
Таким образом, Гауди смог создать довольно жесткую и прочную конструкцию, по внешнему виду напоминающую зонт, верхняя часть которой служит основанием для небольших кирпичных сводиков, имеющих конический профиль. Сводики служат опорой для располагающегося поверх них плоского пола.
По воспоминаниям современников, сборка описанной выше конструкции оказалась достаточно трудоемкой и сложной. Монтаж производили по временным деревянным кoзлам. При этом несколько рабочих закрепляли в проделанных заранее отверстиях крепежные болты. Делали это для того, чтобы выровнять все элементы конструкции с точностью до миллиметра.
Первоначально Гауди планировал отвести подвал под помещение для конюшни и экипажей. С приходом в мир человека автомобиля подвал был частично реконструирован в гараж, въезд и выезд из которого проходили вдоль пандусов.
Несколько лет спустя после завершения строительства дома Мила один из квартиросъемщиков приобрел шикарный «роллс-ройс». После этого выяснилось, что радиус кривизны рампы слишком мал для того, чтобы машина смогла въехать в гараж. Тогда Гауди решил удалить из конструкции гаража одну из опор и заменить ее сложной системой арок и консолей. Как и при возведении здания, все расчеты для сооружения новой конструкции были произведены помощниками архитектора Хайме Байо и Каналетой.
Нижняя часть фасадной стены была закреплена на криволинейной балке, опирающейся на опоры. Таким образом создавалось впечатление, будто балка немного прогибается под тяжестью опоры. Этот участок фасада отделан камнем, привезенным из Гарафа, а верхняя его часть – известняком, который подвозили на специальных локомобилях от каменоломен до складов, располагающихся на проспекте Грасиа, а уже оттуда – на строительную площадку.
Балки, выполнявшие роль опоры, по распоряжению архитектора были заглублены, а арки, выполненные из камня, опирались не только на стойки, но также и на стальные угольники, расположенные консольно.
После установки каменных блоков автор отдал распоряжение стесать в ряде мест их поверхность, для того чтобы получить выступы и ниши с четкими волнистыми очертаниями. В результате стесывания в некоторых местах на блоках остались незамаскированными несколько стальных креплений. Возникла необходимость включения в конструкцию каменных пробок.
В дальнейшем из-за окисления металла, на который воздействовал известковый раствор, каменные пробки оказались поврежденными. Впоследствии они были заменены портландцементом, поверхность которого после просушивания тщательно обработали.
